Одновременная замена фотобарабана и тонер-картриджа

В этом разделе описано, как одновременно заменить фотобарабан и тонер-картридж на новые.

Примечание

  • Осторожно обращайтесь с фотобарабаном (зеленый цилиндр), он хрупкий.

  • Не подвергайте фотобарабан воздействию прямых солнечных лучей и не располагайте его в местах с ярким освещением (примерно 1500 люкс и более). Не оставляйте фотобарабан на свету более чем на 5 минут даже в условиях комнатного освещения.

  1. Подготовьте новый фотобарабан и тонер-картридж.

  2. Откройте блок сканера.

  3. Нажмите кнопку открытия верхней крышки.

  4. Откройте верхнюю крышку.

  5. Удерживая ручку фотобарабана обеими руками, извлеките его из устройства.

    Примечание

    При извлечении расходных материалов будьте осторожны, не заденьте светодиодную головку.

    Это может привести к ожогам.

    Не бросайте использованный фотобарабан или тонер-картридж в огонь. Это может привести к взрыву, а тонер может распространиться по воздуху и вызвать ожоги.

    Тонер-картридж извлекается вместе с фотобарабаном.

  6. Поверните синий рычаг тонер-картриджа в направлении стрелки (Разблокировать) до упора, и затем извлеките рассоедините тонер-картридж и фотобарабан.

    Поместите тонер-картридж на плоскую поверхность.

  7. Подготовьте новый фотобарабан.

  8. Извлеките упаковку силикагеля.

    Примечание

    Всегда используйте новый фотобарабан. Не используйте фотобарабан, который уже был установлен на другом принтере.

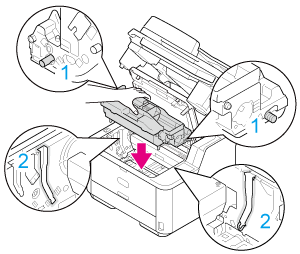

  9. Совместите указательные столбики (1) с обеих сторон фотобарабана с направляющими канавками (2) с обеих сторон устройства и затем аккуратно установите фотобарабан в принтер.

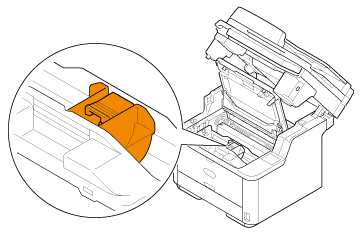

  10. Нажмите кнопку удаления крышки тонера на фотобарабане.

  11. Закройте крышку тонера.

    Примечание

    • Тонер может остаться на внутренней стороне крышки тонера. При его извлечении постарайтесь не запачкать остальные части устройства.

    • Осторожно обращайтесь с фотобарабаном (зеленый цилиндр), он хрупкий.

    • Не подвергайте фотобарабан воздействию прямых солнечных лучей и не располагайте его в местах с ярким освещением (примерно 1500 люкс и более). Не оставляйте фотобарабан на свету более чем на 5 минут даже в условиях комнатного освещения.

    • Не оставляйте фотобарабан более, чем на 1 час, даже если он накрыт черной бумагой.

    Заметка

    Утилизируйте крышку тонера как негорючие отходы.

  12. Установите новый тонер-картридж.

    Для получения сведений о способе установки см. шаги с 10 по 12 в «Замена тонер-картриджа».

  13. Закройте верхнюю крышку.

  14. Закройте блок сканера.

    Заметка

    Поместите фотобарабан в пластиковый пакет или аналогичный контейнер и выполните утилизацию в соответствии с принятыми в вашем регионе правилами и постановлениями.
