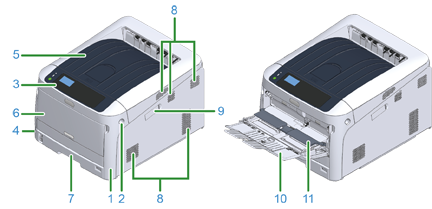

W tym rozdziale opisano nazwy i funkcje elementów drukarki.
|
Nr. |
Nazwa |
Funkcja |
|---|---|---|
|
1 |
Pokrywa przednia |
Pokrywa przednia drukarki. Przesuń dźwignię otwierania pokrywy przedniej, aby ją otworzyć. |
|
2 |
Dźwignia otwierania pokrywy przedniej |
Dźwignia do odblokowania podczas otwierania pokrywy przedniej. |
|
3 |
Panel operatora |
Jest to panel do obsługi drukarki. Na panelu znajdują się przyciski obsługi wyświetlacza, klawisze numeryczne, klawisze funkcyjne oraz kontrolka pracy. |
|
4 |
Przełącznik zasilania |
Włącza i wyłącza drukarkę. |
|
5 |
Podajnik wyjściowy (pokrywa górna) |
W tym miejscu gromadzone są wydruki. Po otworzeniu pokrywy przedniej naciśnij przycisk otwierania wewnątrz drukarki tak, aby wyskoczyła. |
|
6 |
Podajnik uniwersalny (Podajnik uniw.) |
Umożliwia załadowanie różnych rozmiarów papieru. |
|
7 |
Podajnik 1 |
Załaduj papier. |
|
8 |
Wyloty powietrza |
Wylot/wlot powietrza. Uważaj, by nie zablokować otworów podczas ustawiania drukarki. |
|
9 |
Pokrywa modułu bezprzewodowego LAN |
Osłona części instalacyjnej modułu sieci LAN. |
|
10 |
Podpórka pod papier |
Podpiera papier. |
|
11 |
Osłona papieru |
Przytrzymuje papier załadowany do podajnika uniwersalnego. |
|
Nr. |
Nazwa |
Funkcja |
|---|---|---|
|

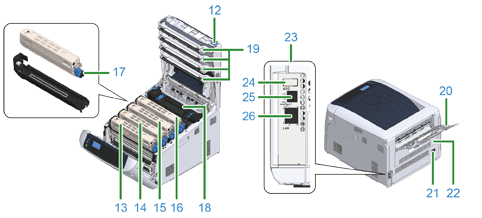

12 |
Przycisk otwarcia |
Naciśnij ten przycisk, aby odblokować podajnik wyjściowy podczas otwierania (pokrywa górna). |
|
13 |
Pojemnik z tonerem, bęben światłoczuły (K: czarny) |
Pojemnik z tonerem zawierającym toner (sproszkowany tusz) do drukowania. Bęben światłoczuły powoduje przeniesienie toneru na papier przy użyciu elektryczności statycznej. Bęben łączy się z pojemnikiem z tonerem. Pojemniki z tonerem i bębny światłoczułe to materiały eksploatacyjne. |
|
14 |
Pojemnik z tonerem, bęben (Y: żółty) |
|
|
15 |
Pojemnik z tonerem, bęben (M: magenta) |
|
|
16 |
Pojemnik z tonerem, bęben (C: cyan) |
|
|
17 |
Dźwignia blokady kasety toneru |
Mocuje pojemnik z tonerem do bębna światłoczułego. |
|
18 |
Zespół utrwalający |
Przykłada ciepło i nacisk do tonera naniesionego na papier w celu utrwalenia go. |
|
19 |
Głowica z diodami LED (cztery głowice) |
Naświetla bęben w celu kopiowania liter i obrazów. |
|
20 |
Tylny podajnik wyjściowy |
Taca odbiorcza w przypadku, gdy papier wysuwany jest obszarem zadrukowanym do góry. |
|
21 |
Gniazdo zasilania sieciowego |
Włóż załączony przewód zasilający. |
|
22 |
Zespół dupleksu *1 |
Element do druku dwustronnego. |
|
23 |
Gniazda interfejsów |
Złącza do podłączania do komputera. |
|
24 |
Złącze akcesoriów |
Gniazdo umożliwiające włożenie pamięci USB. |
|
25 |
Złącze interfejsu USB |
Włóż kabel USB, gdy łączysz drukarkę z komputerem poprzez kabel USB. |
|
26 |
Złącze interfejsu sieciowego |
Włóż kabel LAN, gdy łączysz drukarkę z komputerem poprzez sieć. |
-
C824n, C834nw: Opcja
