Wymiana bębna światłoczułego

Ten rozdział opisuje jak wymienić bęben światłoczuły, korzystając z tego samego pojemnika z tonerem.

Uwaga

  • W przypadku używania nowego bębna z wcześniej używanymi pojemnikami z tonerem wskazanie pozostałej ilości tonera nie będzie prawidłowe. Komunikaty "[KOLOR] Bliskie zużycie jednostki bębna" lub "[KOLOR] Czas żywotności Bębna Obrazu dobiegł końca" mogą być wyświetlane zaraz po wymianie.

  • Zachowaj szczególną ostrożność przy obchodzeniu się z bębnem (zielony cylinder), ponieważ jest nietrwały.

  • Bębna nie należy wystawiać na działanie bezpośredniego promieniowania słonecznego lub silnego światła (około 1 500 luksów i więcej). Nawet w oświetleniu pokojowym nie wystawiaj bębna na 5 minut lub więcej.

  • Aby zapewnić optymalną wydajność, używaj tylko oryginalnych elementów eksploatacyjnych firmy OKI.

  • Opłaty serwisowe wynikające z problemów spowodowanych użyciem nieoryginalnych materiałów eksploatacyjnych firmy OKI są ponoszone bez uwzględnienia gwarancji lub umowy konserwacyjnej. (Chociaż korzystanie z nieoryginalnych materiałów eksploatacyjnych nie musi prowadzić do powstania problemów, należy zachować szczególną ostrożność podczas ich używania.)

Notatki

  • Możesz zmienić ustawienia wyświetlania komunikatu „[COLOR] Bliskie zużycie jednostki bębna”. Ustaw z [Admin Setup (Konfig. admin.)] > [Others Setup (Inne konfiguracje)] > [Near Life Setup (Konfiguracja okresu końca eksploatacji)] > [Drum Near Life Timing (Okres końca eksploatacji bębna)]. Możesz ustawić wartość z zakres od 500 do 5 000 (w krokach co 500).

  1. Przygotuj nowy bęben światłoczuły.

  2. Włóż palce w zagłębienia po prawej stronie urządzenia i pociągnij dźwignię (1) zwalniającą pokrywę przednią, aby otworzyć tę pokrywę (2) do przodu.

  3. Naciśnij przycisk (3) otwierania i otwórz podajnik wyjściowy (4).

    Może wystąpić poparzenie.

    Moduł utrwalacza jest bardzo gorący. Nie należy go dotykać.

  4. Zidentyfikuj bęben światłoczuły wymagający wymiany, patrząc na kolor etykiety.

  5. Wyciągnij bęben (5) z urządzenia w kierunku wskazanym strzałką i umieść go na płaskiej powierzchni.

    Uwaga

    • Zachowaj szczególną ostrożność przy obchodzeniu się z bębnem (zielony cylinder), ponieważ jest nietrwały.

    Notatki

    • Bębny światłoczułe nie są zablokowane w drukarce. Można wyjąć je, po prostu podnosząc.

  6. Zwróć dźwignię blokującą (niebieską) pojemnika z tonerem (6) w swoją stronę, aż zrówna się ze znacznikiem , jednocześnie dociskając pojemnik.

  7. Podnieś pojemnik z tonerem (7) z prawej strony i wyjmij go z bębna.

  8. Rozpakuj bęben światłoczuły i połóż go na płaskiej powierzchni.

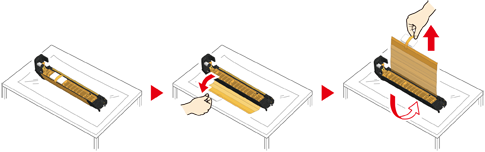

  9. Zdejmij folie ochronne i wyjmij osuszacz.

  10. Wyjmij pokrywę tonera.

  11. Włóż nowy pojemnik z tonerem (7), usunięty w kroku 7 dopasowując wcięcie z jego lewej strony (8) do wypustu (9) na bębnie, tak aby obie etykiety dopasowały się do siebie. Następnie wciśnij delikatnie prawą stronę pojemnika na swoje miejsce.

  12. Zwróć dźwignię blokującą (niebieską) pojemnika z tonerem (6) w przeciwną stronę, aż zrówna się ze znacznikiem , jednocześnie dociskając pojemnik, aby zaczepić go na bębnie światłoczułym.

    Gdy element zostanie zablokowany, usłyszysz kliknięcie.

  13. Sprawdź kolor etykiety nowego bębna i umieść go w urządzeniu.

    Uwaga

    • Zachowaj szczególną ostrożność przy obchodzeniu się z bębnem (zielony cylinder), ponieważ jest nietrwały.

  14. Zamknij podajnik wyjściowy (4), zdecydowanie naciskając środek tacy (4).

  15. Zamknij pokrywę przednią (2).

    Uwaga

    • Przedniej pokrywy nie można zamknąć bez wcześniejszego zamknięcia pokrywy górnej w bezpieczny sposób.

  16. Poddaj bębny recyklingowi.

    Notatki

    • Aby wyrzucić zużyty bęben, należy włożyć go do plastikowej torby lub podobnego opakowania, a następnie postępować zgodnie z lokalnymi regulacjami dotyczącymi utylizacji odpadów.
