Rozpakowywanie i Instalacja Maszyny

Ten rozdział opisuje jak rozpakować i zainstalować urządzenie.

Mogą wystąpić obrażenia.

Ze względu na ciężar około 64 kg, urządzenie musi być podnoszone przez 3 osoby.

Uwaga

  • Zachowaj szczególną ostrożność przy obchodzeniu się z bębnem (zielony cylinder), ponieważ jest nietrwały.

  • Bębna nie należy wystawiać na działanie bezpośredniego promieniowania słonecznego lub silnego światła (około 1 500 luksów i więcej). Nawet w oświetleniu pokojowym nie wystawiaj bębna na 5 minut lub więcej.

  • Opakowanie i materiał amortyzacyjny są potrzebne do transportu drukarki. Nie wyrzucaj go i zachowaj do wykorzystania w przyszłości.

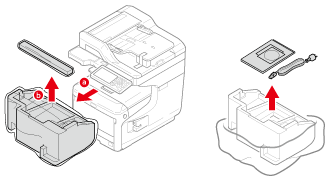

  1. Wyjmij urządzenie z pudełka, a następnie zdejmij z urządzenia materiał amortyzujący oraz plastikową torbę.

    Zestaw akcesoriów jest zapakowany w materiał amortyzujący.

  2. Podnieś urządzenie i umieść w miejscu, w którym ma zostać zamontowane.

    Uwaga

    Nie otwieraj skanera, aż do kroku 6.

  3. Wyjmij akcesoria.

  4. Usuń materiały amortyzacyjne i taśmy ochronne.

  5. Usuń taśmy ochronne.

  6. Przytrzymaj uchwyt (A), aby otworzyć jednostkę skanera.

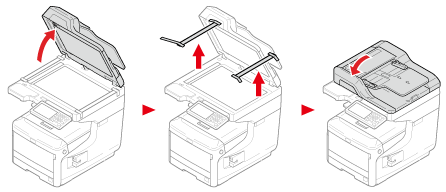

  7. Usuń środek suszący i arkusze ochronne dołączone do części przezroczystej.

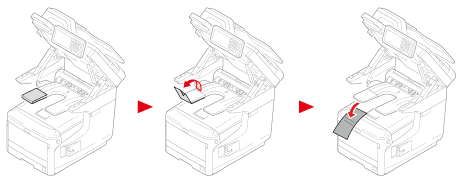

  8. Usuń arkusz ochronny.

  9. Włóż palec w zagłębienie (B) po prawej stronie urządzenia i pociągnij dźwignię zwalniającą pokrywę przednią (1), aby otworzyć ją (2) do przodu.

    Uwaga

    Delikatnie otwórz pokrywę przednią. W przypadku gwałtownego otwierania otworzyć się może również podajnik uniwersalny.

  10. Naciśnij przycisk (C) i otwórz tacę odbiorczą (3).

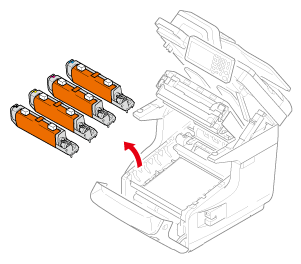

  11. Wyjmij wszystkie cztery bębny.

    Uwaga

    • Bębna nie należy wystawiać na działanie światła przez 5 minut lub więcej.

    • Nie dotykaj błyszczącej, zielonej powierzchni, na spodzie bębna światłoczułego.

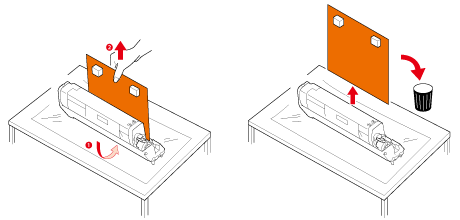

  12. Usuń ochronne folie z czterech bębnów.

    1. Umieść bęben na rozłożonej gazecie.

      Usuń taśmę przylepioną do ochronnej folii i odwiń folię.

    2. Wyciągnij ochronną folię w kierunku wskazanym strzałką.

    Uwaga

    Nie przestawiaj niebieskiej dźwigni na pojemniku z tonerem.

  13. Włóż wszystkie cztery bębny z powrotem do urządzenia.

  14. Przekręć niebieską dźwignię wkładu tonera do tyłu, aż góra wyrówna się ze znakiem.

    Przestaw dźwignie wszystkich 4 pojemników z tonerem.

  15. Zamknij tacę odbiorczą.

  16. Zamknij pokrywę przednią.

    Uwaga

    • Przedniej pokrywy nie można bezpiecznie zamknąć bez wcześniejszego zamknięcia tacy odbiorczej.

    • Gdy komunikat o błędzie, że taca odbiorcza lub przednia pokrywa jest otwarta, nie znika z ekranu wyświetlacza na panelu operatora, upewnij się, że pokrywy są zamknięte.

  17. Przytrzymaj uchwyt (A), aby zamknąć jednostkę skanera.
