Ładowanie papieru

Ten rozdział zawiera różne informacje o papierze, który może być ładowany do podajnika tego urządzenia.

Aby wybrać rodzaj i gramaturę papieru, naciśnij [Device Settings (Ustawienia urządzenia)] > [Paper Setup (Ustawienia papieru)] naciśnij tacę odbiorczą której chcesz użyć, a następnie wybierz [Media Type (Typ nośnika)] lub [Media Weight (Gramatura nośnika)].

Dostępne rodzaje papieru

Przy wydruku wysokiej jakości upewnij się, że używane są obsługiwane rodzaje papieru, które spełniają wymagania dotyczące materiału, gramatury lub wykończenia powierzchni. Użyj cyfrowego papieru fotograficznego.

Jeśli drukujesz na papierze, który nie jest zalecany przez OKI, sprawdź wcześniej dokładnie jakość wydruku i przesuw papieru, upewniając się, iż nie ma żadnych problemów.

Rodzaj papieru

Rodzaj papieru i rozmiar papieru (mm) (Wartości w nawiasach podane są w calach.)

Gramatura papieru

Zwykły papier

A3

297 x 420

64 do 256 g/m2 (17 do 68 lb)

Dla druku dwustronnego, 64 do 220 g/m2 (7 do 58 lb)

Uwaga

Jeśli ustawiony papier jest szerszy lub węższy niż 216 mm (8,5 cala), drukowanie będzie przebiegać wolniej.

A4

210 x 297

A5

148 x 210

A6

105 x 148

B4

257 x 364

B5

182 x 257

B6

128 x 182

B6 połowa

64 x 182

Letter

215,9 x 279,4 (8,5 x 11)

Legal 13

215,9 x 330,2 (8,5 x 13)

Legal 13,5

215,9 x 342,9 (8,5 x 13,5)

Legal 14

215,9 x 355,6 (8,5 x 14)

Wykonawczy

184,2 x 266,7 (7,25 x 10,5)

Statement

(5,5 x 8,5)

8,5" SQ

(8,5 x 8,5)

Folio (210 x 330 mm)

210 x 330

8K (270 x 390 mm)

270 x 390

8K (273 x 394 mm)

273 x 394

8K (260 x 368 mm)

260 x 368

16K (184 x 260 mm)

184 x 260

16K (195 x 270 mm)

195 x 270

16K (197 x 273 mm)

197 x 273

4x6 cali

(4 x 6)

5x7 cali

(5 x 7)

Własny

Szerokość: 64 do 297

Długość: 90 do 1321

64 do 256 g/m2 (17 do 68 lb)

Koperta

Com-10

104,8 x 241,3 (4,125 x 9,5)

Koperty muszą być wykonane z papieru 85 g/m2 (24 lb), a ich klapki muszą być złożone.

DL

110 x 220 (4,33 x 8,66)

C5

162 x 229 (6,4 x 9)

C4

229 x 324 (9 x 12,76)

Etykieta

A4

210 x 297

0,1 do 0,2 mm

Letter

8,5 x 11 (215,9 x 279,4)

Papier częściowo drukowany

Jak dla papieru zwykłego

64 do 256 g/m2 (17 do 68 lb)

Papier kolorowy

Jak dla papieru zwykłego

64 do 256 g/m2 (17 do 68 lb)

Zalecany papier

Urządzenie obsługuje różne materiały drukarskie, w tym papiery o różnych gramaturach i rozmiarach. Ten rozdział opisuje jak wybrać i używać materiałów drukarskich. Dla uzyskania najlepszych efektów, używaj zwykłego papieru 75 do 90 g/m2 przeznaczonego do zastosowania w kopiarkach i drukarkach laserowych. Papier z reliefem oraz papier o strukturze chropowatej jest niezalecany. Formularze wstępnie zadrukowane mogą być stosowane w drukarce, ale tylko pod warunkiem, że farba zastosowana do ich produkcji jest odporna na wysoką temperaturę, jaka występuje w zespole utrwalającym drukarki.

  • Koperty

    Koperty muszą być niezwinięte, niepomarszczone i niezdeformowane w inny sposób. Koperty muszą być także prostokątne i mieć klapkę, a znajdujący się na nich klej powinien być odporny na działanie wysokiej temperatury i nie wchodzić w reakcje z gorącymi wałkami zespołu utrwalającego maszyny. Nie wolno stosować kopert z okienkiem.

  • Etykiety

    Etykiety także powinny być przeznaczone do drukowania w drukarkach laserowych lub kopiarkach. W etykietach tego rodzaju podłoże powinno być całkowicie zakryte. Etykiety innego rodzaju mogą w trakcie drukowania odklejać się od materiału podłoża i spowodować uszkodzenie urządzenia.

Papier należy przechowywać w poniższych warunkach, co pozwala zachować jego jakość.

  • Wewnątrz szafki lub w innymi suchym i ciemnym miejscu

  • Na płaskiej powierzchni

  • Temperatura: 20℃

  • Wilgotność: 50% RH (wilgotność względna)

Nie należy magazynować papiery w poniższych miejscach:

  • Bezpośrednio na podłodze

  • W miejscu wystawienia na bezpośrednie działanie promieni słonecznych

  • W pobliżu wnętrza ściany zewnętrznej

  • Na nierównej powierzchni

  • W miejscu, w którym mogą być generowane ładunki elektrostatyczne

  • W miejscu nagłych zmian temperatury i nadmiernego wzrostu temperatury

  • W pobliżu tego urządzenia, klimatyzacji, grzejnika lub kanału

Uwaga

  • Nie odpakowuj papieru wcześniej niż bezpośrednio przed użyciem.

  • Nie zostawiaj papieru rozpakowanego przez dłuższy czas. Może to spowodować problemy z drukowaniem.

Każdy z podajników posiada poniższą pojemność i obsługuje poniższe rodzaje papieru.

Ładowanie do podajnika 1

Dostępny format papieru

Pojemność podajnika

Gramatura papieru

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 cali)

Legal (13,5 cala)

Legal (14 cali)

Wykonawczy

Statement*

8,5" SQ (8,5 x 8,5 cali)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Własny

300 arkuszy

(przy gramaturze 80 g/m2)

Lekki

(od 64 do 82 g/m2)

Średnio lekki

(od 83 do 90 g/m2)

Średni

(od 91 do 105 g/m2)

Ciężki

(od 106 do 128 g/m2)

Bardzo ciężki 1

(od 129 do 188 g/m2)

Bardzo ciężki 2

(od 189 do 220 g/m2)

*Papieru nie można używać do drukowania dwustronnego.

Ładowanie do podajnika 2/3/4 (Opcjonalny)

Dostępny format papieru

Pojemność podajnika

Gramatura papieru

A3

A4

A5*

B4

B5

Tabloid

Letter

Legal (13 cali)

Legal (13,5 cala)

Legal (14 cali)

Wykonawczy

8,5" SQ (8,5 x 8,5 cali)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Własny

535 arkuszy

(przy gramaturze 80 g/m2)

Lekki

(od 64 do 82 g/m2)

Średnio lekki

(od 83 do 90 g/m2)

Średni

(od 91 do 105 g/m2)

Ciężki

(od 106 do 128 g/m2)

Bardzo ciężki 1

(od 129 do 188 g/m2)

Uwaga

  • Gramatura papieru ładowanego do dodatkowych podajników to 64 do 176g/m2.

  • Gramatura papieru bardzo ciężkiego1 wynosi od 129 do 188 g/m2, ale dopuszczalna do drukowania gramatura to maks. 176 g/m2.

* Papieru nie można używać do drukowania dwustronnego.

Ładowanie do podajnika uniwersalnego

Dostępny format papieru

Pojemność podajnika

Gramatura papieru

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 cali)

Legal (13,5 cala)

Legal (14 cali)

Wykonawczy

Statement*

8,5" SQ (8,5 x 8,5 cali)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Karta indeksowa (3x5 cali)*

4x6 cali*

5x7 cali*

Własny

Com-10*

DL*

C5*

C4

100 arkuszy

(przy gramaturze 80 g/m2)

10 arkuszy (koperty)

Lekki

(od 64 do 82 g/m2)

Średnio lekki

(od 83 do 90 g/m2)

Średni

(od 91 do 105 g/m2)

Ciężki

(od 106 do 128 g/m2)

Bardzo ciężki 1

(od 129 do 188 g/m2)

Bardzo ciężki 2

(od 189 do 220 g/m2)

Bardzo ciężki 3

(od 221 do 256 g/m2)

* Papieru nie można używać do drukowania dwustronnego.

Papier możesz załadować do następujących podajników: Podajnik 1, Podajnik 2/3/4 (opcjonalnie) oraz Podajnik uniwersalny.

Załaduj koperty lub etykiety do podajnika uniwersalnego.

Ładowanie do podajnika 1 lub 2/3/4

Poniższa procedura opisuje sposób ładowania papieru do podajnika 1 lub 2/3/4 (opcjonalne).

Uwaga

Następująca procedura używa podajnika 1 jako przykład, ale ta sama procedura ma zastosowanie w przypadku podajnika 2/3/4 (opcjonalny).

  1. Wyciągnij szufladę podajnika papieru.

  2. Ustaw wskaźnik wyboru formatu papieru (1) odpowiednio do formatu ładowanego papieru.

  3. Przesuń prowadnicę papieru na szerokość papieru, który ma zostać załadowany.

  4. Przesuń ogranicznik papieru na długość papieru, który ma być załadowany.

    W przypadku ładowania papieru formatu A6 ogranicznik papieru (2) należy przesunąć do przodu i go zdjąć, a następnie zamontować na części metalowej. Wyciągnij podpórkę papieru w kierunku wskazanym strzałką i zamocuj ją.

  5. Przewachluj dobrze papier, a następnie wyrównaj jego krawędzie.

  6. Załaduj papier stroną do druku skierowaną w dół.

    Uwaga

    Nie ładuj papieru powyżej znacznika "Triangle" na prowadnicy papieru.

  7. Zabezpiecz załadowany papier przy pomocy prowadnicy papieru.

  8. Sprawdź, czy format załadowanego papieru odpowiada ustawieniu wskaźnika formatu papieru.

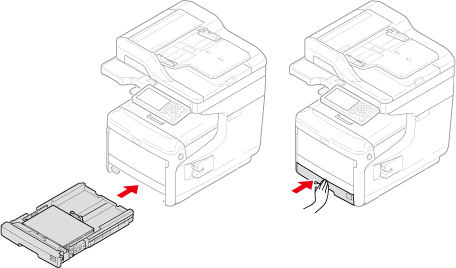

  9. Wepchnij podajnik papieru, dopóki się nie zatrzyma.

    W przypadku ładowania papieru w formacie, dla którego brakuje odpowiednika na wskaźniku formatu papieru, wskaźnik ten należy ustawić w pozycji [Inne], a następnie wybrać format papieru na panelu operatora.

  10. Naciśnij [Device Settings (Ustawienia urządzenia)] na panelu dotykowym.

  11. Naciśnij [Paper Setup (Ustawiania papieru)].

  12. Naciśnij podajnik papieru, w którym załadowany jest papier.

  13. Ustaw [Paper Size (Rozmiar papieru)], [Media Type (Typ nośnika)], oraz [Media Weight (Gramatura nośnika)].

  14. Naciskaj [Back (Wstecz)] aż do ukazania się ekranu głównego.

Ładowanie do podajnika uniwersalnego

Następująca procedura wyjaśnia jak załadować́ papier do podajnika wielofunkcyjnego.

  1. Otwórz podajnik uniwersalny do przodu, wsuwając palce w zagłębienia z przodu urządzenia.

  2. Wyciągnij podpórkę papieru, chwytając jej środkową część.

  3. Rozłóż dodatkową podpórkę.

  4. Otwórz pokrywę papieru.

  5. Dopasuj prowadnicę ręcznego podajnika do szerokości papieru, który będzie załadowany.

  6. Włóż papier stroną do druku skierowaną do góry, tak żeby jego brzegi dotykały wejścia podajnika.

    Uwaga

    Nie ładuj papieru powyżej znacznika "Triangle".

  7. Zamknij pokrywę papieru.

    Uwaga

    Jeśli drukarka znajduje się w trybie oszczędzania energii, należy nacisnąć przycisk <OSZCZĘDZANIE ENERGI>, aby przywrócić ją do pracy.

  8. Ustaw [Paper Size (Rozmiar papieru)], [Media Type (Typ nośnika)], oraz [Media Weight (Gramatura nośnika)] na ekranie ustawień papieru.

  9. Naciśnij [Close (Zamknij)].

    Uwaga

    • Nie ładuj jednocześnie papieru w różnych formatach, różnego rodzaju ani o różnej gramaturze.

    • Dodając papier, wyjmij papier z podajnika uniwersalnego, wyrównaj krawędzie obu stosów papieru i załaduj oba stosy razem.

    • Do podajnika uniwersalnego nie wkładaj nic poza papierem do drukowania.

Ten rozdział opisuje sposób ładowania papieru do podajnika uniwersalnego.

  1. Otwórz podajnik uniwersalny do przodu, wsuwając palce w zagłębienia z przodu urządzenia.

  2. Wyciągnij podpórkę papieru, chwytając jej środkową część.

  3. Rozłóż dodatkową podpórkę.

  4. Otwórz pokrywę papieru.

  5. Dopasuj prowadnicę ręcznego podajnika do szerokości koperty, która będzie załadowana.

  6. Włóż kopertę stroną do druku skierowaną do góry, tak żeby jego brzegi dotykały wejścia podajnika papieru.

    Uwaga

    Nie ładuj kopert powyżej znacznika "Triangle".

    Com-10, DL, C5

    C4

    Notatki

    Jeśli używasz kopert z klapką (do zaklejania) znajdującą się dłuższej krawędzi koperty (Com-10, DL, C5), to załaduj je z klapką złożoną tak, aby w momencie pobierania znajdowała się ona po lewej stronie.

  7. Zamknij pokrywę papieru.

  8. Otwórz tylną tacę odbiorczą.
