Vybalení a instalace přístroje

V této kapitole je popsán postup při vybalení a instalaci přístroje.

Hrozí nebezpečí poranění.

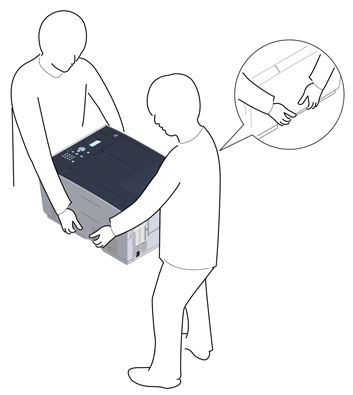

Tento přístroj váží asi 23 kg, proto jej zvedejte ve dvou osobách.

Poznámka

  • Obrazový válec (zelené barvy) je velmi křehký, proto jím manipulujte s maximální opatrností.

  • Nevystavujte válec přímému slunečnímu svitu ani silnému světlu (cca 1500 luxů a více). Ani při pokojovém osvětlení nenechávejte válec mimo zařízení déle než 5 minut.

  • Při přepravě přístroje je nutné použít balicí a výplňový materiály. Nevyhazujte je a uschovejte je pro budoucí použití.

  1. Přístroj vyjměte z krabice a odstraňte z něj výplňové materiály a plastový pytel.

  2. Stroj zvedněte a uložte místo, kde má být instalován.

  3. Vyjměte ochranné pásky, ochrannou fólii a balíčky s vysoušedlem.

  4. Stiskněte tlačítko (A) a výstupní zásobník (a) otevřete až na doraz.

  5. Prsty uchopte konec modré páčky tonerové kazety a otočte ji vpřed, dokud se konec nezarovná s výstupkem na kazetě.

    Otočte páčkami všech čtyř tonerových kazet.

    Poznámka

    Pokud výstupní zásobník zavřete bez otočení modré páčky, může dojít k poruše.Nezapomeňte modrou páčkou tonerové kazety otočit, dokud se její horní část nezarovná s výstupkem na kazetě.

  6. Uzamykací páčky na fixační jednotce pro odemčení vytáhněte.

  7. Fixační jednotku uchopte za držadlo a vytáhněte ji z tiskárny.

  8. Stiskněte modrou páčku na fixační jednotce a vyjměte oranžovou bezpečnostní zarážku a fólii.

  9. Přidržte rukojeť fixační jednotky a fixační jednotku zarovnejte s drážkou za tonerovou kazetou; fixační jednotku do přístroje.

  10. Páčky na fixační jednotce uzamknete zatlačením.

  11. Pomalu výstupní zásobník (a) zavřete a pro potvrzení zatlačte na střed výstupního zásobníku.

    Poznámka

    Když chybové hlášení, že je výstupní zásobník otevřený, nezmizí, zkontrolujte, zda je výstupní zásobník bezpečně uzavřen.
