Připojení telefonní linky

V této části je uveden postup při připojování telefonního kabelu pro faxování.

Způsob připojení telefonní linky se liší podle prostředí, které používáte. Podle obrázků uvedených v této příručce připojte telefonní kabel, který vyhovuje vašemu prostředí.

Vložte telefonní kabel do vybrání přístroje tak, aby nebyl volný.

Poznámka

  • Vždy používejte telefonní kabel, dodávaný s přístrojem. Při použití jiného telefonního kabelu může dojít k poruše.

  • Pokud příjem nebo odeslání faxu selže, nastavte položku [Super G3 (Super G3)] na hodnotu [OFF (VYP)].

  • Přístroj nelze připojit přímo k lince ISDN. Pro připojení k síti ISDN použijte terminálový adaptér (TA) a připojte jej ke konektoru LINE přístroje.

  1. Připojte jeden konec dodaného telefonního kabelu (a) do konektoru LINE (b) na přístroji a druhý konec k veřejné lince (analogové) (c).

    Poznámka

    Kryt "konektoru TEL" ponechte vložený.

  1. Připojte jeden konec dodaného telefonního kabelu (a) do konektoru LINE (b) na přístroji a druhý konec k veřejné lince (analogové) (c).

  2. Odstraňte krytku telefonního konektoru (d).

  3. Telefonní kabel (f), který je připojen k externímu telefonu, zapojte do konektoru TEL (e) přístroje.

    Telefon připojený k přístroji se nazývá externí telefon.

    Poznámka

    • K přístroji je možné připojit pouze jeden telefonní kabel

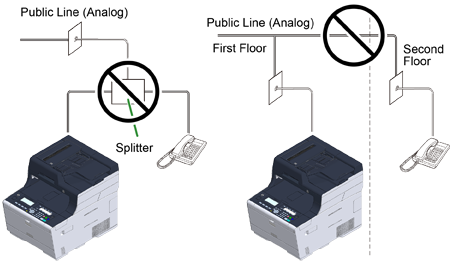

    • Nepřipojujte k přístroji telefon paralelně. Pokud telefon k přístroji připojíte paralelně, bude docházet k následujícím problémům, a přístroj nebude pracovat správně.

      • Zvednete-li sluchátko telefonu, který je připojen jako paralelní, zatímco přístroj odesílá nebo během příjmu faxu, může dojít k poškození přenášeného faxu a ke komunikační chybě.

      • Je-li příchozí volání hlasový hovor, může telefon vyzvánět se zpožděním nebo v polovině přestat, a pokud je příchozí volání fax, přístroj nemusí být schopen fax přijmout.

    • Pokud připojíte telefon s funkcí faxu, před použitím na telefonu zakažte funkci faxu (zakázat příjem faxu).

    Připomínka

    V případě přímého propojení je nutné použít oddělené konstrukční uspořádání. Obraťte se na svou telefonní spoleenost.

  1. Dodaný telefonní kabel (a), který je připojen k optickému zařízení (telefonu IP) (d), zapojte do konektoru LINE (b) přístroje.

  2. Odstraňte krytku telefonního konektoru.

  3. Telefonní kabel (e), který je připojen k externímu telefonu, zapojte do konektoru TEL (c) přístroje.

Připomínka

  • Pokud se faxové vytáčení nezdaří, nastavte linku pobočkové ústředny položku na [ON (ZAP)].

    Uživatelská instalace

  • Pokud příjem nebo odeslání faxu selže, nastavte položku [Super G3] na hodnotu [Vypnuto].

    Uživatelská instalace

Kromě dodaného telefonního kabelu potřebujete ještě jeden telefonní kabel stejného typu.

  1. Připojte jeden konec dodaného telefonního kabelu (a) ke konektoru LINE (b) na přístroji a druhý konec k rozbočovači telefonní linky (e).

    Pokud používáte modem ADSL s vestavěným rozbočovačem linky, připojte dodaný telefonní kabel (a), který je připojen k modemu ADSL (f) ke konektoru (b) přístroje.

  2. Rozbočovače linky (e) připojte k modemu ADSL (f) prostřednictvím telefonního kabelu (g) a potom druhý telefonní kabel (h) připojte k veřejné lince (analogové) (c).

  3. Odstraňte krytku telefonního konektoru.

  4. Telefonní kabel (i), který je připojen k externímu telefonu, zapojte do konektoru TEL (d) přístroje.

Připomínka

  • Pokud se faxové vytáčení nezdaří, nastavte linku pobočkové ústředny položku na [ON (ZAP)].

    Uživatelská instalace

  • Pokud příjem nebo odeslání faxu selže, nastavte položku [Super G3] na hodnotu [Vypnuto].

    Uživatelská instalace

  1. Dodaný telefonní kabel (a), který je připojen k veřejné (analogové) lince (c) připojte ke konektoru LINE (b) přístroje.

  2. Telefonní kabel (f), který je připojen k ovládacímu zařízení (např. k pobočkové ústředně) (e), připojte ke konektoru TEL (d) přístroje.

Připomínka

  • Domácí telefon je jednoduchý přepínač pro domácí použití, který spojuje několik telefonů s jedním nebo dvěma telefonními linkami, což vám umožňuje využívat dodatečné a dveřní telefony.

  • Přepínač Business Phone je jednoduchým přepínačem se třemi nebo více telefonními linkami, prostřednictvím nichž může být sdíleno větší množství telefonů, což umožňuje využívat dodatečné telefony nebo jiná zařízení.

  1. Telefonní kabel (f), který je připojen k ovládacímu zařízení, např. k pobočkové ústředně, připojte ke konektoru LINE (a) přístroje.

  2. Pokud telefonní linku pro používáte fax i telefon, telefonní kabel externího telefonu připojte ke konektoru TEL (b).

Připomínka

Pokud se připojíte k PBX (pobočkové ústředně), nastavte linku ústředny do polohy [ON (ZAP)].

Nastavení faxu

  1. Dodaný telefonní kabel (a), který je připojen k veřejné (analogové) lince (c) připojte ke konektoru LINE (b) přístroje

  2. Odstraňte krytku telefonního konektoru.

  3. Telefonní kabel (f), který je připojen k tuneru CS nebo k digitálnímu televizoru (e) připojte ke konektoru TEL (d) přístroje.
