Instalace jednotky dodatečného zásobníku

Jednotku dodatečného zásobníku připojte tehdy, je-li potřeba vložit větší počet listů nebo papírů.

Po instalaci musíte nastavit ovladač tiskárny.

Číslo modelu N22204A

Injury may result.

Lift this machine by 2 persons, because it weighs approximately 23 kg.

  1. Zkontrolujte, zda je počítač vypnutý a zda je napájecí kabel a všechny ostatní kabely odpojeny.

    Poznámka

    Instalace jednotky dodatečného zásobníku při zapnutém přístroji může způsobit závadu přístroje nebo jednotky dodatečného zásobníku.

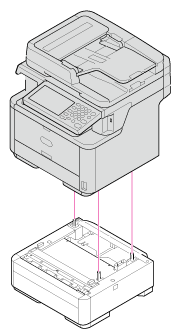

  2. Pomalu přístroj nasaďte na jednotku doplňkového zásobníku tak, že tři kolíky jednotky druhého zásobníku zarovnáte s otvory ve spodní straně přístroje.

  3. Přístroj a jednotku doplňkového zásobníku sešroubujte uzamykacími díly.

    1. Vyjměte levý a pravý kryt ze zámku otvorů.

    2. Na přístroji zarovnejte klapky (dva kusy) na horní straně zámků s otvory.

    3. Na přístroji vložte klapky (dva kusy) na horní straně zámků s otvory.

    4. Zatlačte výčnělek zámku do otvoru zámku na spodní straně druhého zásobníku.

    Poznámka

    Pokud nejsou části zámků spojeny, můžete přístroj po otevření jednotky skeneru od jednotky druhého zásobníku odpojit.

Po instalaci ovladače tiskárny proveďte nastavení jednotky doplňkového zásobníku.

Nastavení ovladače tiskárny
