Je-li chybový kód "370", "371", "372"

  1. Jsou-li v ADF nebo na snímacím skle vloženy dokumenty, odstraňte je.

  2. Otevřete skenovací jednotku.

  3. Stiskněte tlačítko otevření horního krytu.

  4. Otevřete horní kryt.

    Hrozí nebezpečí popálenin.

    Fixační jednotka může být mimořádně horká. Nedotýkejte se jí.

  5. Oběma rukama chyťte obrazový válec a pak jej opatrně vyjměte z tiskárny.

    Poznámka

    • Obrazový válec (zelené barvy) je velmi křehký, proto jím manipulujte s maximální opatrností.

    • Nevystavujte válec přímému slunečnímu svitu ani silnému světlu (cca 1500 luxů a více). Ani při pokojovém osvětlení nenechávejte válec mimo zařízení déle než 5 minut.

    Společně s válcem jste vyjmuli i tonerovou kazetu. Položte tonerovou kazetu na rovný povrch a papírem ji skryjte před světlem.

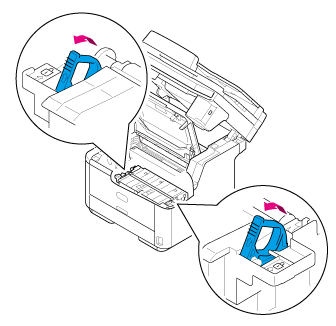

  6. Odemkněte přepisovací jednotku vyklopením modrých páček.

  7. Podržte páčky a opatrně jednotku vyjměte ze zařízení.

  8. Odstraňte zaseknutý papír.

    Poznámka

    • Zkontrolujte, zda uvnitř zařízení nezůstal papír.

    • Vytahujte papír pomalu a opatrně, aby se nenatrhl. Pokud je papír už roztrhaný, vytáhněte všechny kusy.

  9. Zasuňte výstupky na pravé a levé straně přepisovací jednotky do držáků v zařízení.

  10. Zasuňte přepisovací jednotku zpět do tiskárny.

  11. Zasuňte zadní výstupky poblíž obou páček přepisovací jednotky do montážních otvorů v zařízení.

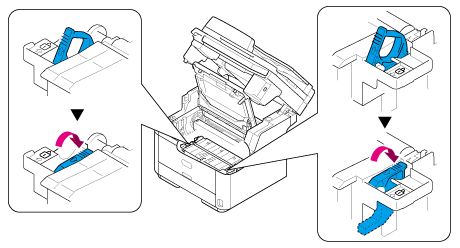

  12. Zajistěte přepisovací jednotku zasunutím obou páček ve směru šipky (Zamčeno).

    Správné usazení přepisovací jednotky je vyobrazeno níže.

    Poznámka

    Nedotýkejte se houby válce přepisovací jednotky.

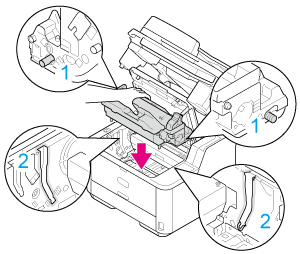

  13. Zkontrolujte, že kolíky na pravé a levé straně válce (1) zapadají do obou otvorů v zařízení (2) a pak válec vložte zpět do zařízení.

    Poznámka

    • Zkontrolujte, zda uvnitř zařízení nezůstal papír.

    • Vytahujte papír pomalu a opatrně, aby se nenatrhl. Pokud je papír už roztrhaný, vytáhněte všechny kusy.

  14. Zavřete horní kryt.

  15. Zavřete skenovací jednotku.
