A készülék kicsomagolása és telepítése

Ez a szakasz ismerteti a készülék kicsomagolását és telepítését.

Ez sérülést okozhat.

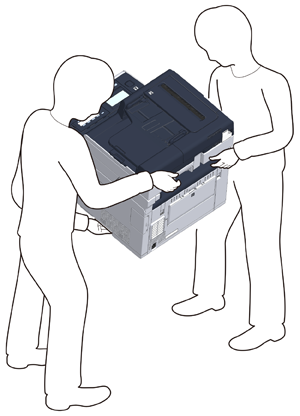

A készüléket 2 személy emelje, mert a súlya körülbelül 31 kg.

Megjegyzés

  • Különösen óvatosan járjon el a henger (a zöld színű henger) kezelésekor, mivel az törékeny.

  • Ne tegye ki a hengert közvetlen napfénynek és erős (körülbelül 1500 luxnál erősebb) fénynek. A hengert még beltéri megvilágítás esetén se hagyja elöl 5 percig és annál hosszabban.

  • A készülék szállításához csomagoló- és védőanyagok szükségesek. Ezeket ne semmisítse meg, hanem őrizze meg későbbi felhasználás céljából.

  1. Vegye ki a készülékét a dobozból és vegye ki a tartozékokat, a kipárnázó anyagokat és a műanyag zsákot a készülékéből.

  2. Emelje meg a készülékét és helyezze el ott, ahol majd telepíteni fogja.

    Megjegyzés

    Ne nyissa fel a lapolvasó egységet a 4. lépésig.

  3. Vegye ki, illetve távolítsa el a kipárnázó anyagokat, védőszalagokat, védőlapokat és a szárítószer csomagot.

  4. Fogja meg a fogantyút (B) a lapolvasó egység kinyitásához.

  5. Nyomja meg az (A) gombot, majd ütközésig hajtsa fel a kimeneti tálcát (a).

  6. Fogja meg a festékkazetta kék karja végét, majd addig fordítsa előrefelé, amíg a vége egy vonalba nem kerül a kazetta rögzítőfülével.

    Fordítsa el mind a 4 festékkazetta karjait.

    Megjegyzés

    Ha a kék kar elfordítása nélkül zárja be a kimeneti tálcát, akkor az meghibásodást okozhat. Ügyeljen arra, hogy addig fordítsa el a kék kart, amíg a vége egyf vonalba nem kerül a festékkazetta hátoldalán található rögzítőfüllel.

  7. Addig húzza maga felé a Beégető egység rögzítőkarját, amíg ki nem oldódik.

  8. Fogja meg a beégető egység fogantyúját és emelje ki a beégető egységet a készülékből.

  9. Nyomja meg a Beégető egység kék karját és vegye ki a narancssárga biztonsági ütközőt és a filmet.

  10. Fogja a Beégető egység karját és állítsa Beégető egységet egy vonalba a festékkazetta mögött található hornyokkal, tegye a Beégető egységet a készülékbe.

  11. Nyomja meg a Beégető egység karjait a reteszeléshez.

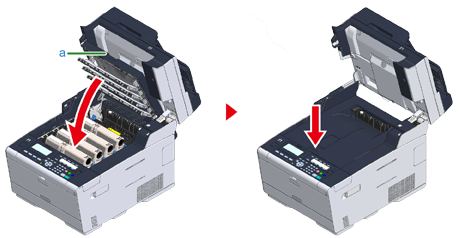

  12. Lassan hajtsa le a kimeneti tálcát (a), majd nyomja meg a rögzítéshez a kimeneti tálca közepét.

    Megjegyzés

    Ha nem tűnik el a Nyitva van a Kimeneti tálca hibaüzenet, akkor ellenőrizze, hogy biztonságosan zárva van-e a Kimeneti tálca.

  13. Fogja meg a fogantyút (B) a lapolvasó egysége lezárásához.
