E rlsz ismerteti a telefonvonal csatlakoztatását faxátvitel céljából.
A telefonvonal csatlakozási módszere az adott környezet függvényében változik. Csatlakoztassa a környezetéhez illő telefonkábelt e kézikönyvben lévő ábrák alapján.
Tegye a telefonkábelt a készülék hornyába, hogy ne legyen laza.

Megjegyzés
-
Mindig a készülékhez mellékelt telefonkábelt használja. Előfordulhat, hogy hibás működést okoz más telefonkábel használata.
-
Ha fax küldése vagy fogadása nem sikerül, akkor a [Super G3 (Super G3)] számára [OFF (KI)] beállítást állítson be.
-
ISDN vonalat nem lehet közvetlenül csatlakoztatni. Terminálkártyát (TA) használjon a csatlakoztatáshoz, melyet készülék VONAL csatlakozójához csatlakoztasson.
Csatlakoztatás nyilvános vonalhoz (csak faxolásra történő használat esetén)

-

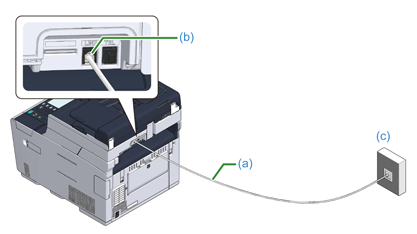

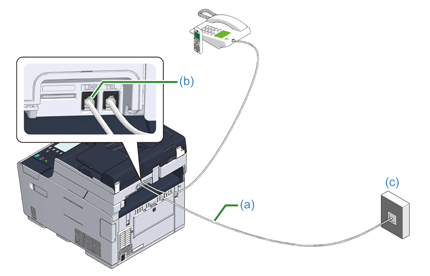

Dugja be a mellékelt telefonkábel (a) egyik végét a készülék VONAL csatlakozójába (b), a másik végét pedig a nyilvános vonalba (analóg) (c).
Megjegyzés
Tartsa bedugva a TEL csatlakozó fedelét.
Csatlakoztatás nyilvános vonalhoz (ha telefont csatlakoztat a készülékhez)

-
Dugja be a mellékelt telefonkábel (a) egyik végét a készülék VONAL csatlakozójába (b), a másik végét pedig a nyilvános vonalba (analóg) (c).
-

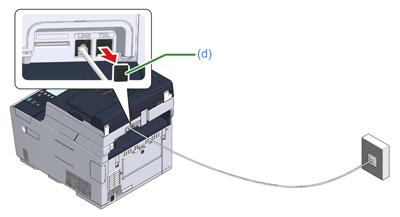

Vegye le a telefon csatlakozó fedelet (d).
-

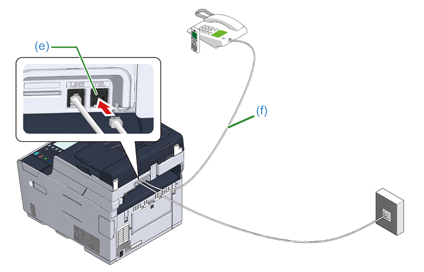

Dugja a külső telefonkészülékhez csatlakoztatott telefonkábelt (f) a készülék TEL csatlakozójába (e).
A készülékhez csatlakoztatott telefont külső telefonnak nevezzük.
Megjegyzés
-
Csak egy telefont lehet csatlakoztatni a készülékhez.
-

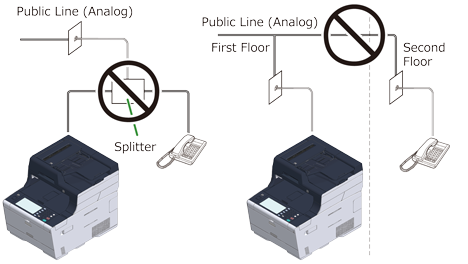

Ne csatlakoztasson párhuzamosan telefont a készülékhez. Ha a telefont a készülékhez párhuzamosan csatlakoztatja, az alábbi problémák lépnek fel, melyek miatt a készülék nem működik megfelelően.
-
Ha a csatlakoztatott telefon kézibeszélőjét felveszi, miközben a készülék faxot küld vagy fogad, fax képe torzulhat, illetve kommunikációs hiba léphet fel.
-
Ha a bejövő hívás hanghívás, akkor lehetséges, hogy a telefon csörög vagy menet közben abbahagyja, ha pedig a bejövő hívás fax, lehetséges, hogy a készülék nem tudja fogadni azt.
-
-
Ha telefont csatlakoztat a fax funkcióval együtt, akkor használat előtt tiltsa le a telefon fax funkcióját (tiltsa le a faxfogadást).
Emlékeztető
Közvetlen összekötés esetén külön-külön felépítési munka szükséges. Forduljon a telefontársasághoz.
-
Optikai IP telefon csatlakoztatása

-

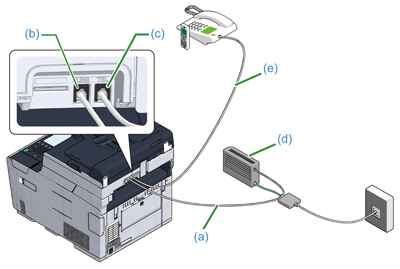

Dugja be az optikai eszközhöz (IP-telefon) (d) csatlakoztatott mellékelt telefonkábel csatlakozódugóját (a) a készülék VONAL csatlakozójába (b).
-
Távolítsa el a telefon csatlakozó fedelet.
-
Dugja a külső telefonkészülékhez csatlakoztatott telefonkábel csatlakozódugóját (e) a készülék TEL csatlakozójába (c).
Emlékeztető
-
Ha nem sikerül a fax tárcsázás, akkor [ON (BE)] beállítást válasszon az alközponti hálózat számára.
-
Ha fax küldése vagy fogadása nem sikerül, állítsa a [Super G3] lehetőséget [KI] állásba.
Csatlakoztatás ADSL környezethez
A mellékelt telefonkábele kívül egy ugyanolyan típusú telefonkábelre is szükség van.

-

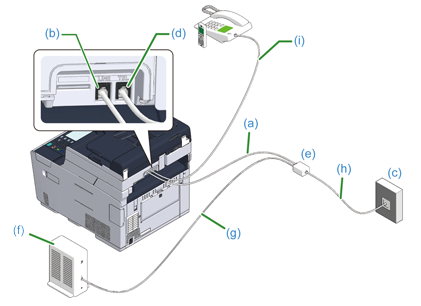

Dugja be a mellékelt telefonkábel (a) egyik végét a készülék VONAL csatlakozójába (b), a másik végét pedig a telefonvonal szétosztóba (e).
Ha ADSL-modembe épített telefonvonal szétosztót használ, akkor dugja az ADSL-modemhez (f) csatlakoztatott mellékelt telefonkábel csatlakozódugóját (a) a készülék VONAL csatlakozójába (b).
-
Egy telefonkábellel (g) csatlakoztassa a telefonvonal szétosztót (e) az ADSL modemhez (f), majd dugja a telefonkábel másik csatlakozódugóját (h) egy nyilvános telefonvonal (analóg) csatlakozóhüvelyébe (c).
-
Távolítsa el a telefon csatlakozó fedelet.
-
Dugja a külső telefonkészülékhez csatlakoztatott telefonkábel csatlakozódugóját (i) a készülék TEL csatlakozójába (d).
Emlékeztető
-
Ha nem sikerül a fax tárcsázás, akkor [ON (BE)] beállítást válasszon az alközponti hálózat számára.
-
Ha fax küldése vagy fogadása nem sikerül, állítsa a [Super G3] lehetőséget [KI] állásba.
Telefonközpont, otthoni telefon és üzleti telefon csatlakoztatása

-

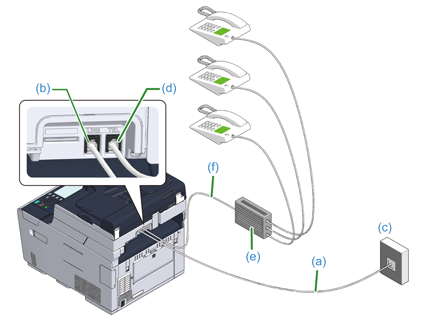

Dugja az egyik végével a nyilvános (analóg) vonalhoz (c) csatlakoztatott mellékelt telefonkábel (a) másik végén található csatlakozódugót a készülék VONAL csatlakozóhüvelyébe (b).
-
Dugja az egyik végével olyan vezérlőeszközhöz, mint telefonközpont (e) csatlakoztatott telefonkábel (f) másik végén található csatlakozódugót a készülék TEL csatlakozóhüvelyébe (d).
Emlékeztető
-
Az otthoni telefon egy egyszerű kapcsoló otthoni felhasználásra, mely több telefont kapcsol össze egy vagy két telefonvonallal, így mellékeket és kaputelefonokat lehet használni.
-
Az üzleti telefon egy egyszerű kapcsoló, mely három vagy több telefonvonalat tud kezelni, és segítségével számos telefont lehet megosztani, ami lehetővé teszi a mellékeket és egyéb felhasználást.

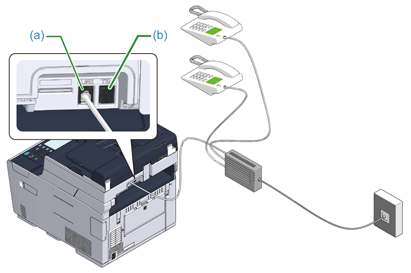

Csatlakoztatás mellékként

-
Dugja be az olyan vezérlőeszközhöz, mint telefonközpont csatlakoztatott telefonkábelt, a készülék TEL csatlakozójába (a).
-
Ha mind fax, mint telefon céljára használja a telefonvonalat, akkor a TEL csatlakozóba (b) dugja a külső telefon kábelének csatlakozóját.
Emlékeztető
Ha alközponthoz (magán alközpont) csatlakozik, akkor a [ON (BE)] beállítást válassza az alközponti vonal számára.
CS vevő vagy digitális televízió csatlakoztatása

-

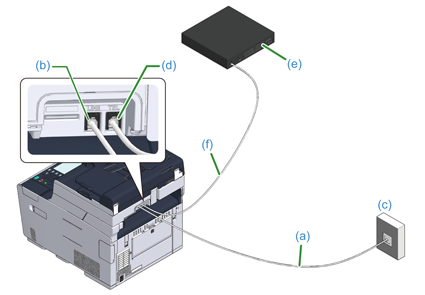

Dugja az egyik végével a nyilvános (analóg) vonalhoz (c) csatlakoztatott mellékelt telefonkábel (a) másik végén található csatlakozódugót a készülék VONAL csatlakozóhüvelyébe (b)
-
Távolítsa el a telefon csatlakozó fedelet.
-
Dugja az egyik végével a CS vevőhöz vagy digitális televízióhoz (e) csatlakoztatott telefonkábel (f) másik végén található csatlakozódugót a készülék TEL csatlakozóhüvelyébe (d).
