A készülék csatlakoztatása hálózathoz

Csatlakoztassa a készüléket vezeték nélküli helyi hálózathoz vagy vezetékes hálózathoz LAN kábellel, majd adja meg a készülék IP-címét és egyéb hálózati adatait a kezelőpanelen. Az IP-címet beállíthatja kézileg vagy automatikusan.

Csatlakoztassa a készüléket egy vezeték nélküli helyi hálózattal (infrastruktúrális) rendelkező hálózathoz.

Megjegyzés

Vezeték nélküli helyi hálózati modul (választható) használata szükséges.

Mielőtt a készüléket vezeték nélküli helyi hálózati környezetben használná, olvassa el figyelmesen az alábbi figyelmeztetéseket.

  • Ha vezeték nélküli helyi hálózatot használ a szegmensen kívüli eszközökkel a kommunikáció, akkor az [Enabling Default Gateway (Alapértelmezett átjáró engedélyezése)] [Wireless (Vezeték nélkül)] beállítását válassza ki.

  • Nem engedélyezhető egyidejűleg vezeték nélküli (infrastruktúrális) és vezeték nélküli (AP módú) kapcsolódás.

  • Ha a készüléket vezeték nélküli hálózati környezetben használja, akkor az nem lép be mély Alvó módba, hanem csak Alvó módba.

  • Ne helyezzen a készülék közelébe gyenge rádióhullámokat kibocsátó elektromos termékeket (például mikrohullámú sütőt és digitális vezeték nélküli telefont).

  • Ha a készülék és a vezeték nélküli hozzáférési pontok között fém, alumíniumkeret vagy vasbeton fal helyezkedik el, akkor előfordulhat, hogy nehezebb kapcsolatot létesíteni.

  • A vezeték nélküli helyi hálózat kommunikációs sebessége az adott környezettől függően a vezetékes LAN és az USB kapcsolat sebességénél alacsonyabb lehet. Ha nagy adatmennyiséget – például fényképet – szeretne nyomtatni, akkor ajánlott vezetékes LAN vagy USB kapcsolat segítségével nyomtatni.

Vezeték nélküli helyi hálózat (infrastruktúrális) használatának előkészületei

A készülék vezeték nélküli helyi hálózathoz vezeték nélküli hozzáférési pontokon keresztül képes kapcsolódni (a WPS támogatott).

Használat előtt ellenőrizze, hogy a vezeték nélküli hozzáférési pont támogatja-e az alábbi környezetet.

Paraméter

Érték

Egyszerű

IEEE 802.11 a/b/g/n

Hozzáférési módszer

Infrastrukturális mód

A vezeték nélküli helyi hálózat beállítási módszerének ellenőrzése

Ellenőrizze, hogy a vezeték nélküli hozzáférési pont támogatja-e a WPS-t, majd válasszon beállítási módszert.

Ha a hozzáférési pont támogatja a WPS-t, akkor lásd a „Csatlakozás WPS-sel„ című részt; ha pedig nem biztos abban, hogy a hozzáférési pont támogatja-e a WPS-t, akkor lásd a „Vezeték nélküli hozzáférési pont kiválasztása a kezelőpanelen csatlakozás céljából” című részt.

A vezeték nélküli helyi hálózat (AP módú), vezeték nélküli hálózat hozzáférési pont nélkül, közvetlenül kapcsolja a vezeték nélküli eszközöket (számítógépek, táblagépek, okostelefonok stb.) a készülékhez.

Megjegyzés

  • Nem engedélyezhető egyidejűleg vezeték nélküli (infrastruktúrális) és vezeték nélküli (AP módú) kapcsolódás.

  • A vezeték nélküli (AP módú) helyi hálózat működésének engedélyezése esetén nem Mély alvó módra, hanem Alvó módra tér át a készülék.

  • Ne helyezzen a készülék közelébe gyenge rádióhullámokat kibocsátó elektromos termékeket(például mikrohullámú sütőt vagy digitális vezeték nélküli telefont).

  • Ha a készülék és a vezeték nélküli eszközök (számítógépek, táblagépek, okostelefonok stb.) között fém, alumíniumkeret vagy vasbeton fal helyezkedik el, akkor előfordulhat, hogy nehezebb kapcsolatot létesíteni.

  • A vezeték nélküli helyi hálózat kommunikációs sebessége az adott környezettől függően a vezetékes helyi hálózat és az USB kapcsolat sebességénél alacsonyabb lehet. Ha nagy adatmennyiséget – például fényképet – akar nyomtatni, akkor ajánlott vezetékes helyi hálózat vagy USB kapcsolat segítségével nyomtatni.

Vezeték nélküli helyi hálózat (AP módú) használatának előkészületei

Vezeték nélküli eszközök (számítógépek, táblagépek, okostelefonok stb.) kapcsolódása céljából egyszerűsített vezeték nélküli hozzáférési pontként használhatja a készüléket.

Ellenőrizze, hogy a megfelelnek-e a vezeték nélküli eszközök a következő követelményeknek.

Param.

Érték

Szokásos

IEEE802.11 b/g/n

Biztonság

WPA2-PSK(AES)

Vezeték nélküli helyi hálózat (AP módú) beállítási módszerének ellenőrzése

Ellenőrizze, hogy vezeték nélküli eszközei (számítógépek, táblagépek, okostelefonok stb.) támogatják-e a WPS egygombos (nyomógombos) konfigurálást, majd válassza ki a beállítási módszert.

Ha a vezeték nélkül eszközei támogatják a WPS-PBC-t, tekintse meg az „Automatikus kapcsolódás (nyomógombos)” című részt; ha nem tudja, hogy az eszközei támogatják-e WPS-PBC-t vagy sem, tekintse meg a „Kézi beállítás” című részt.

  • Automatikus kapcsolódás (nyomógomb)

    Ha a vezeték nélküli eszközei (számítógépek, táblagépek, okostelefonok stb.) támogatják a WPS-PBC (nyomógomb) funkciót, akkor WPS-gomb segítségével kapcsolódhat a vezeték nélküli helyi hálózathoz (AP módú).

  • Kézi beállítás

    Ha a vezeték nélkül eszközei (számítógépek, táblagépek, okostelefonok stb.) nem támogatják a WPS egygombos (nyomógombos) konfigurálást, akkor a készülék [SSID (SSID)] és [Password (Jelszó)] hitelesítési azonosítóit használhatja a vezeték nélküli eszközein (számítógépek, táblagépek, okostelefonok stb.) a vezeték nélküli helyi hálózathoz (AP módú) kapcsolódáshoz.

A részletekért lásd „Vezeték nélküli helyi hálózathoz kapcsolódás (AP módú) (csak beszerelt vezeték nélküli helyi hálózati modullal rendelkezés esetén)”.

Ha a hálózaton nincs DHCP-kiszolgáló, kézileg kell beállítania az IP-címet a számítógépen és a készüléken.

Ha olyan utasítást kap, hogy állítsa be az egyedi, a hálózati rendszergazda, az internetszolgáltató vagy az útválasztó gyártója által megadott IP-címet, a számítógép és a készülék IP-címét kézileg kell beállítania.

Megjegyzés

  • A művelet előtt el kell végeznie a számítógép hálózati beállítását.

  • Rendszergazdaként kell belépnie.

  • Ha kézileg állít be IP-címet, a használandó IP-cím ügyében forduljon a hálózati rendszergazdához vagy az internetszolgáltatóhoz. Ha hibásan állítja be az IP-címet, a hálózat leállhat, vagy a rendszer letilthatja az internet-hozzáférést.

  • Ha vezetékes helyi hálózat használatával a szegmensen kívüli eszközökkel kommunikál, akkor az [Enabling Default Gateway (Alapértelmezett átjáró engedélyezése)] [Wired (Vezetékes)] beállítását válassza ki.

Emlékeztető

  • Ha kicsi, csak a számítógépéből és a készülékből álló hálózatot állít össze, az IP-címet az alábbiak szerint állítsa be (az RFC1918 szerint).

    • A számítógéphez

      IP-cím: 192.168.0.1 – 254

      Alhálózati maszk: 255.255.255.0

      Alapértelmezett átjáró: Nincs használatban

      DNS-kiszolgáló: Nincs használatban

    • A készülékhez

      IP cím beállítása: Kézi

      IP-cím: 192.168.0.1–254 (a számítógépétől eltérő értéket válasszon)

      Alhálózati maszk: 255.255.255.0

      Alapértelmezett átjáró: 0.0.0.0

      Hálózat mérete: Kicsi

  • A [Hálózati beállítások mérete] beállításához válassza ki a következőt: [Eszközbeállítások] > [Admin beállítás] > [Hálózati menü] > [Hálózat beállítás] > [Hálózat beállítás] > [Hálózat mérete] > [Kicsi].

  1. Készítsen elő egy LAN kábelt és egy hubot.

    Készítsen elő egy LAN kábelt (category 5 vagy magasabb, csavart érpárú kábel, egyenes) és hubot.

  2. Kapcsolja ki a készüléket és a számítógépet.

    A készülék kikapcsolása

  3. Rögzítse az érpárt a LAN kábelhez.

    A kábel végétől 2–3 cm-re, csavarja a helyi hálózati kábelt egyszeres hurokba, majd csatlakoztassa az eret a hurkolt kábelhez.

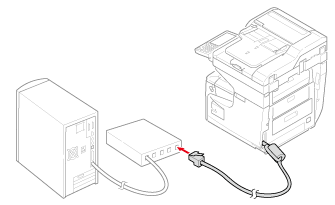

  4. Helyezze be a LAN kábel egyik végét a hálózati csatlakozóba.

  5. A LAN kábel másik végét dugja be a hubba.

  6. Kapcsolja be a készüléket.
