Az Adagoló görgő cseréje (1. tálca/2. tálca/3. tálca/4. tálca)

Emlékeztető

  • Egy papíradagoló görgővel kinyomtatható oldalak száma a környezettől és a papírtól függ.

  • Ha papíradagoló görgő tisztítása után is elakad a papír, akkor célszerű kicserélni a papíradagoló görgőt.

Az 1. tálca papíradagoló görgőjének alakja eltér a 2./3./4. tálca görgőjének az alakjától. Egy új görgő előkészítése előtt keresse meg a cserélendő papíradagoló görgőt.

Példaként az 1. tálca papíradagoló görgője cseréjére szolgáló eljárás leírása szerepel. A 2./3./4. tálcánál azonos módon kell eljárni.

  1. Ügyeljen arra, hogy mindent alábbi alkatrész rendelkezésre álljon mely az 1. tálca papíradagoló görgőjéhez.

    1. Papíradagoló görgő (fogaskerékkel)

    2. Papíradagoló görgő (fogaskerék nélkül)

    3. Elválasztó görgő

    4. Rugó

  2. Húzza ki a papírkazettát (1).

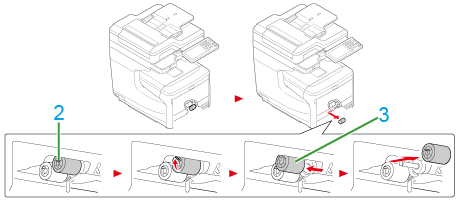

  3. A papírkazetta elején lévő papíradagoló füleket (2) kifelé nyitva csúsztassa balra a papíradagoló görgőt (3) a kivételhez.

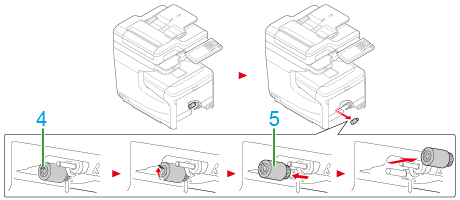

  4. A papírkazetta elején lévő papíradagoló füleket (4) kifelé nyitva csúsztassa balra az adagoló görgőt (5) a kivételhez.

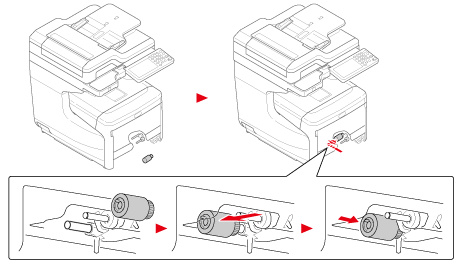

  5. Csatlakoztasson egy új papíradagoló görgőt (fogaskerékkel) hátul a tengelyhez.

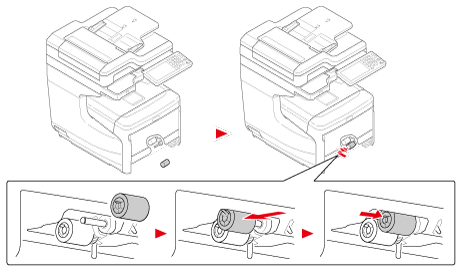

  6. Csatlakoztasson egy új papíradagoló görgőt (fogaskerék nélkül) elöl a tengelyhez.

  7. Vegye ki a papírt papírkazettából.

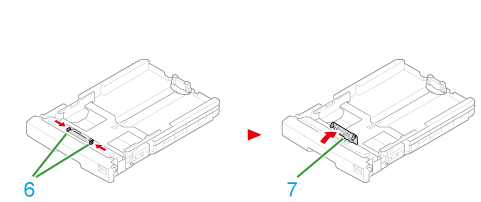

  8. A papírkazetta elején lévő két fület (6) nyomva nyissa fel az elválasztó görgő (7) fedelét.

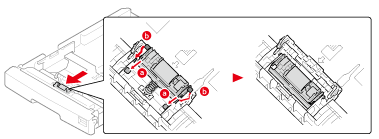

  9. Nyomja meg befelé a papírkazetták mindkét oldalán lévő kiemelkedésekbe beágyazott alkatrészeket, és távolítsa el az elválasztó görgőt és rugót.

    Megjegyzés

    A 2./3./4. tálca kivett rugói később felhasználásra kerülnek. Ne dobja ki azokat.

  10. Csatlakoztasson egy új rugót egy új elválasztó görgőhöz. (A 2./3./4. tálcához használja a 9. lépésben eltávolított rugókat.)

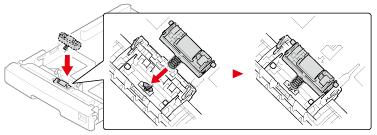

  11. Állítsa be a rugót a papírkazettához, és nyomja az elválasztó görgőt a papírkazettába.

  12. Igazítsa a papírkazetta kiemelkedéseit az elválasztó görgő mindkét oldalán lévő gödrökbe.

  13. Zárja be az elválasztó görgő fedelét.

  14. Tegyen papírt a papírkazettába, majd tegye a papírkazettát a készülékbe.
