Ansluta till en telefonlinje

I det här avsnittet beskrivs hur du ansluter en telefonkabel för faxsändningar.

Anslutningsmetoden för telefonlinjen varierar beroende på din datormiljö. Anslut den typ av telefonkabel som är lämplig för din datormiljö genom att titta på illustrationerna i den här handboken.

Placera telefonkabeln i närheten av enheten så att den inte förloras.

Anteckning

  • Använd alltid telefonkabeln som medföljer maskinen. Att använda en annan telefonkabel kan orsaka fel.

  • Om en faxsändning eller mottagning misslyckas ställer du in [Super G3] på [OFF].

  • Du kan inte ansluta en ISDN-linje direkt till maskinen. Du måste använda en terminaladapter (TA) och ansluta till maskinens LINE-kontakt.

  1. Sätt i ena änden av den medföljande telefonkabeln (a) i maskinens LINE-kontakt (n), och den andra änden i ett uttag (analogt) för det allmänna telenätet (analoga) (c).

    Anteckning

    Håll TEL-kontaktens lock infört.

  1. Sätt i ena änden av den medföljande telefonkabeln (a) i maskinens LINE-kontakt (n), och den andra änden i ett uttag (analogt) för det allmänna telenätet (analoga) (c).

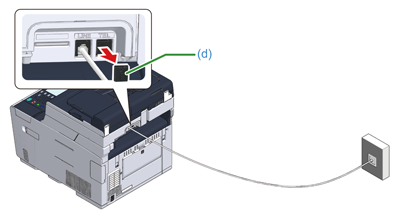

  2. Ta bort telefonanslutningsskyddet (d).

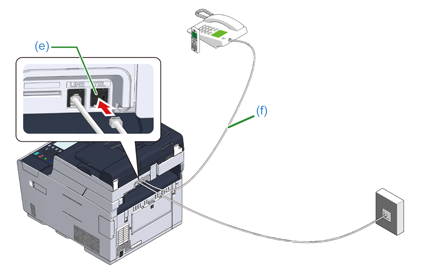

  3. Sätt i telefonkabeln (f), som är ansluten till den externa telefonen, i maskinens TEL-kontakt (e).

    Den telefon som är ansluten till maskinen kallas för extern telefon.

    Anteckning

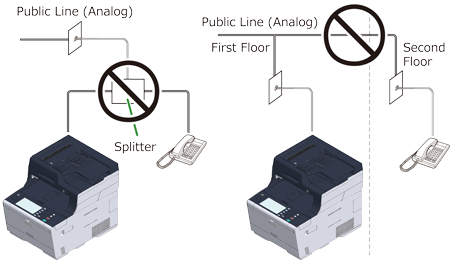

    • Endast en telefon kan anslutas till maskinen

    • Anslut inte flera telefoner till maskinen. Om du ansluter flera telefoner till maskinen uppstår följande problem med följden att maskinen inte fungerar som den ska.

      • Om du lyfter på luren på den telefon som är ansluten parallellt medan maskinen sänder eller tar emot ett fax, kan faxet bilden vara skadad eller ett kommunikationsfel uppstå.

      • Om det inkommande samtalet är ett röstsamtal kan telefonen ringer sent eller stanna halvvägs, och om det inkommande samtalet är ett fax, kan det hända att maskinen inte kan ta emot faxet.

    • Om du ansluter en telefon med faxfunktion ska du inaktivera telefonens faxfunktion (inaktivera faxmottagning) innan du använder telefonen.

    Memo

    Om en direktkoppling finns behövs en annan konstruktion av systemet. Kontakta ditt telefonbolag.

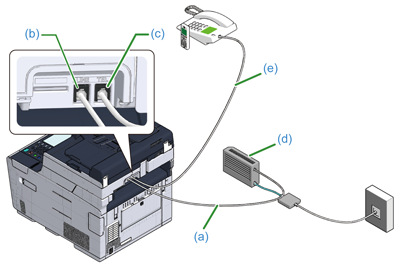

  1. Sätt i den medföljande telefonkabeln (a), som är ansluten till den optiska enheten (IP-telefonen) (d), i maskinens LINE-kontakt (b).

  2. Ta bort telefonanslutningsskyddet.

  3. Sätt i telefonkabeln (e), som är ansluten till den externa telefonen i maskinens TEL-kontakt (c).

Memo

Utöver den inkluderade telefonkabeln krävs en telefonkabel av samma typ.

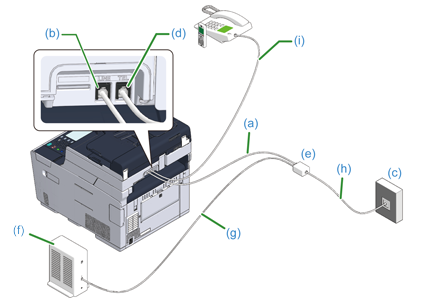

  1. Sätt i ena änden av den medföljande telefonkabeln (a) i maskinens LINE-kontakt (n), och den andra änden i en telefonsplitter (e).

    Om du använder ett ADSL-modem med inbyggd telefonsplitter, koppla in den medföljande telefonkabeln (a) som är ansluten till ADSL-modemet (f) i maskinens LINE-kontakt.

  2. Anslut telefonsplittern (e) till ADSL-modemet (f) med en telefonkabel (g) och koppla sedan in en annan telefonkabel (h) i det allmänna telenätet (analoga) (c).

  3. Ta bort telefonanslutningsskyddet.

  4. Sätt i telefonkabeln (i), som är ansluten till den externa telefonen i maskinens TEL-kontakt (d).

Memo

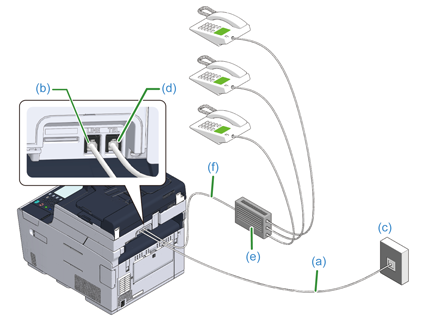

  1. Sätt i den medföljande telefonkabeln (a), som är ansluten till det allmänna telenätet (analogt) (c), i maskinens LINE-kontakt (b).

  2. Sätt i telefonkabeln (f), som är ansluten till en kontrollenhet som en företagsväxel (e), i maskinens TEL-kontakt (d).

Memo

  • Hem Telefon är en enkel omkopplare för hemmabruk, som förbinder flera telefoner med en eller två telefonlinjer, så att du kan använda förlängnings och porttelefoner.

  • Företagstelefon är en enkel omkopplare för tre eller fler telefonlinjer som kan delas av många telefoner, vilket ger utrymme för användning av anknytningstelefoner eller för annan användning.

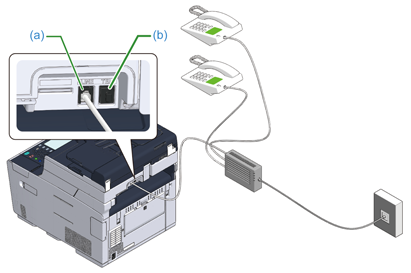

  1. Sätt i telefonkabeln, som är ansluten till en kontrollenhet som en företagsväxel, i maskinens TEL-kontakt.

  2. Om du använder en telefonledning för både fax och telefon, koppla in den externa telefonens kabel i TEL-kontakten (b).

Memo

Om du ansluter till en företagsväxel ska du ställa in PBX-linjen på [ON (PÅ)].

Faxinställningar

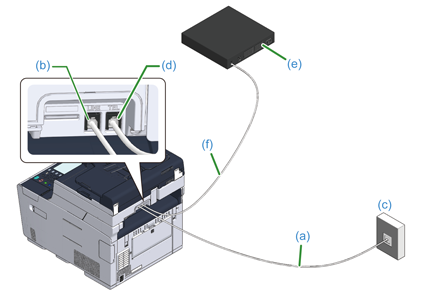

  1. Sätt i den medföljande telefonkabeln (a), som är ansluten till det allmänna telenätet (analogt) (c), i maskinens LINE-kontakt (b)

  2. Ta bort telefonanslutningsskyddet.

  3. Sätt i telefonkabeln (f), som är ansluten till CS-mottagare eller digital-TV (e), i maskinens TEL-kontakt (d).
