Bytte bare trommelen

Dette avsnittet beskriver hvordan du bytter bildetrommel når du ønsker å fortsatt bruke tonerpatronen.

Notat

  • Dersom du bruker en ny trommelenhet med de samme tonerkassettene du brukte før, vil ikke indikatoren for gjenværende toner i kassettene vises på riktig måte. Meldingene "[FARGE] bildetrommel nær slutten av sin levetid" eller "[FARGE] bildetrommel levetid" kan også vises kort tid etter utskifting.

  • Avtrykkstrommelen (den grønne sylinderen) er skjør og må behandles med største forsiktighet.

  • Ikke utsett avtrykkstrommelen for direkte sollys eller andre sterke lyskilder (ca. 1500 lux eller mer). Avtrykkstrommelen må heller ikke utsettes for vanlig innendørsbelysning i mer enn 5 minutter.

  • Bruk ekte forbruksmateriell fra OKI for å sikre optimal ytelse av produktene.

  • Kostnader for service ved problemer forårsaket av andre forbruksvarer enn dem fra OKI påløper, uavhengig av garanti eller vedlikeholdskontrakt. (Selv om bruk av ikke-originale forbruksvarer ikke alltid resultere i problemer, vær ekstra forsiktig når du bruker dem.)

Minne

  • Du kan endre innstillingen for visning av meldingen "[COLOR] bildevalsen nær slutten av levetiden". Still inn fra [Admin Setup (Admin.oppsett)] > [Others Setup (Andre oppsett)] > [Near Life Setup (Oppsett nær endt levetid)] > [Drum Near Life Timing (Trommel nær slutten av levetiden)]. Tilgjengelige verdier er fra 500 til 5 000 (i trinn på 500).

  1. Forbered en ny bildetrommel.

  2. Stikk fingeren inn i utsparingen på høyre side av maskinen og trekk i hendelen til frontdekselet (1) for å åpne frontdekselet (2) forover.

  3. Trykk på åpneknappen (3) og åpne utgangsbrettet (4).

    Det kan føre til brannskader.

    Varmeelementet er ekstremt varmt. Ikke rør det.

  4. Identifiser bildetrommelen som skal byttes ut etter dens etikettfarge.

  5. Fjern trommelen (5) fra maskinen og plasser den på en flat overflate.

    Notat

    • Avtrykkstrommelen (den grønne sylinderen) er skjør og må behandles med største forsiktighet.

    Minne

    • Trommelenheter er ikke låst på skriveren. De kan fjernes ved å bare løfte dem.

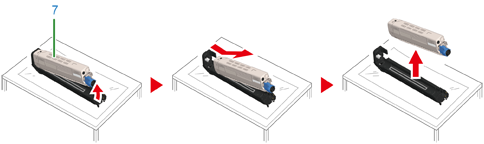

  6. Drei tonerkassettens låsespak (blå) (6) mot deg til toppen innrettes med merket, mens tonerkassetten presses.

  7. Løft tonerkassetten (7) fra høyre side og fjern den fra trommelen.

  8. Pakk ut en ny trommel og plasser den på en flat overflate.

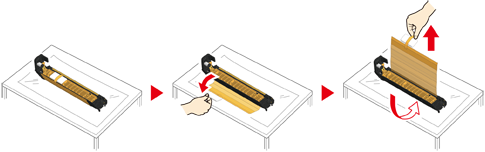

  9. Fjern beskyttelsesarket og tørkemiddelpakken.

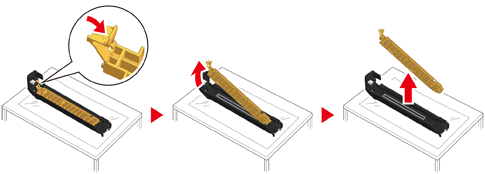

  10. Fjern tonerdekselet.

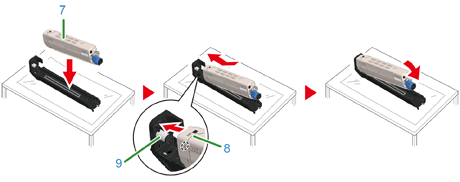

  11. Sett inn tonerkassetten (7) som ble fjernet i trinn 7 ved å sørge for at dens venstre fordypning (8) er på linje med utspringet (9) på trommelen slik at etikettene til tonerkassetten og trommelen er på linje. Sett deretter høyre side forsiktig på plass.

  12. Drei tonerkassettens låsespak (blå) (6) bakover til toppen innrettes med merket, mens tonerkassetten presses for å feste den til bildetrommelen.

    Du vil høre et klikk når det låses på plass.

  13. Sjekk etikettfargen til den nye trommelen og plasser den inn i maskinen.

    Notat

    • Avtrykkstrommelen (den grønne sylinderen) er skjør og må behandles med største forsiktighet.

  14. Lukk utskuffen (4) ved å skyve begge sider av utskuffen (4) fast.

  15. Lukk frontdekselet (2).

    Notat

    • Frontdekselet kan ikke lukkes hvis utskuffen ikke er lukket ordentlig.

  16. Vennligst resirkuler blldetromler.

    Minne

    • Dersom du må avhende en bildetrommel, legg den i en plastpose eller lignende beholder og kvitt deg med den i overensstemmelse med din kommunes vedtekter eller retningslinjer.
