Installere ekstra skuffenhet(er)

Hvis du ønsker å laste inn mer papir, må du installere ytterligere skuffenheter. Du må stille inn skriverdriveren etter installasjonen.

Opptil fire ekstra skuffenheter kan festes. Når tre eller flere ekstra skuffer installeres, festes den alternative hjulbasen bruk for å forhindre velting, og veltebeskyttelsesverktøyene settes på plass.

Notat

  • Pakkeboksen og pakkematerialet er nødvendig for å transportere de ekstra skuffene. Ikke kast dem, siden du kan bruke dem igjen senere.

Modellnummer: N35310A

Skade kan oppstå.

Det bør være 2 personer til å løfte denne maskinen, da den veier ca. 40 kg.

Følgende beskriver et eksempel på installasjon av tre ekstra skuffenheter.

Installering av hjulbasen

  1. Slå maskinen av og koble fra strømledningen og alle kabler.

    Notat

    • Pass på å slå av maskinen og dra ut strømledningen og alle kablene før du installerer den ekstra skuffen. Installering av ekstra skuff med maskinen slått på kan føre til at både maskinen og den ekstra skuffen opplever funksjonsfeil.

    • Hvis du monterer skriveren med strømkabelen plugget inn, kan du sette foten fast i kabelen, og bli skadet.

  2. Plasser den ekstra skuffenheten på basen slik at baksiden av den ekstra skuffenheten innrettes med fremspringet (1) på baksiden av hjulbasen.

  3. Koble den ekstra brettenheten til casterfoten.

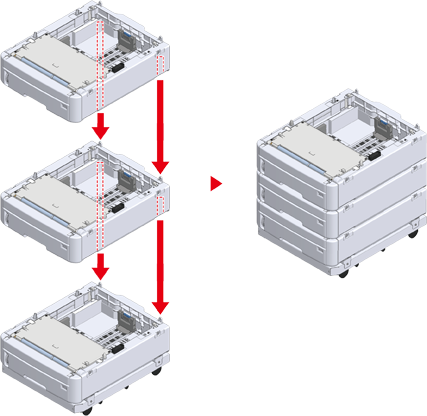

  4. Juster baksiden av nedre lagets ekstra brettenheten med fremspringet på baksiden av det ekstra brettet som skal monteres, og samle dem forsiktig opp.

  5. Koble til de ekstra brettenhetene.

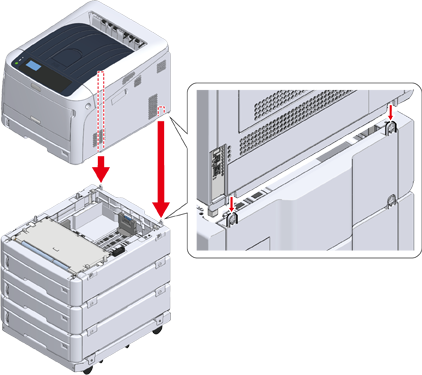

  6. Plasser skriverenheten forsiktig på toppen slik at baksiden av den ekstra skuffenheten er innrettet med baksiden av skriverenheten.

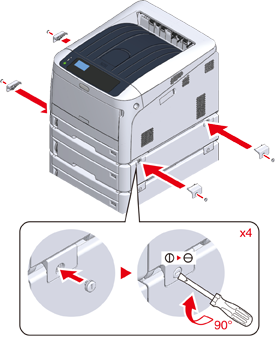

  7. Fest den ekstra skuffenheten til skriverenheten.

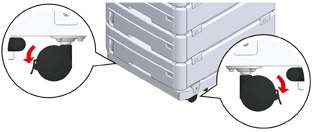

  8. Lås hjulene.

  9. Når tre eller flere ekstra skuffenheter har blitt festet, må veltebeskyttelsesverktøyene dras ut før maskinen brukes.

    Opptil fire ekstra skuffer kan installeres.

    Hvordan bruke veltebeskyttelsesverktøyet

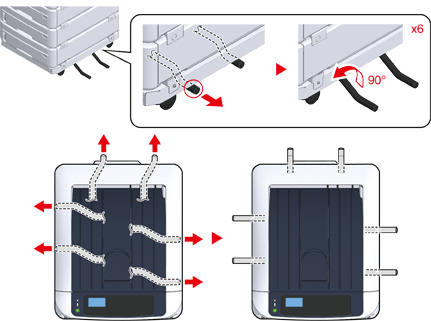

    Du finner to beskyttelsesverktøy som hindrer tipping rundt på høyre og venstre sider av trinsebasen, i tillegg til to verktøy på baksiden. Dra dem rett ut, og vri dem deretter 90° mot urviseren til de lager en klikkelyd.

    Skade kan oppstå.

    Når antallet ytterligere skuffenheter er tre eller flere, må veltebeskyttelsesverktøyene trekkes helt ut. Hvis disse veltebeskyttelsesverktøyene ikke er på plass, kan skriveren velte og føre til skade.

    Notat

    • Når handlinger som transport av denne maskinen, bytte av forbruks- og vedlikeholdsdeler eller sette papir på skuffen utføres, observer følgende forholdsregler for å hindre at maskinen velter.

      • Ikke dytt utskuffen når maskinens utskuff er åpen.

      • Ikke dytt ned på papirkassetten mens den er dratt ut.

      • Ikke dytt maskinen fra baksiden når papirkassetten trekkes ut.

  10. Koble til strømledningen og kablene.

  11. Hold strømbryteren inne i omtrent ett sekund.

    Når maskinen er slått på, lyser LED-lampen for strømbryteren.

  12. Trykk på rulleknappenpå operatørpanelet flere ganger for å velge [Configuration (Konfigurasjon)], og trykk «ENTER (OK/VELG)».

  13. Kontroller at [Tray Count (Sideteller)] er valgt, og trykk «ENTER (OK/VEL)».

  14. Kontroller at de ekstra skuffenheten som ble installerte vises på operatørpanelet.

  15. Når du er ferdig med å kontrollere skjermdetaljene, trykk «BACK (TILBAKE)».

  16. Gjør innstillinger for alternativt utstyr i skriverdriveren.

    Gå til «Legge til tilbehør».
