Kuvarummun ja värikasetin vaihtaminen samaan aikaan

Tässä kappaleessa kuvataan, kuinka vaihtaa kuvarumpu ja väriainekasetti uusiin samanaikaisesti.

Huomautus

  • Noudata erityistä huolellisuutta, kun käsittelet kuvarumpua (vihreä sylinteri), koska se on herkkä.

  • Älä altista kuvarumpua suoralle auringonvalolle tai voimakkaalle valolle (noin 1 500 luksia tai enemmän). Älä jätä kuvarumpua yli 5 minuutiksi edes huoneen valaistukseen

  1. Valmistele uusi kuvarumpu ja väriainekasetti.

  2. Paina painiketta (A), ja avaa tulostuskelkka (a) täysin.

    Seurauksena saattaa olla palovammoja.

    Lämpöyksikkö on erittäin kuuma. Älä koske siihen.

  3. Tunnista käytetty väriainekasetti etiketin värin mukaan.

  4. Irrota kuvarumpu (b) laitteesta ja aseta se tasaiselle pinnalle.

    Huomautus

    Kulutusosia irrottaessa, ole varovainen ettet iske niitä LED-päähän.

    Seurauksena saattaa olla palovammoja.

    Älä koskaan heitä käytettyä kuvarumpua tai väriainekasetteja tuleen. Ne saattavat räjähtää ja väriaine sisällä saattaa lentää ilmaan aiheuttaen palovammoja.

  5. Irrota uusi kuvarumpu ja aseta se tasaiselle pinnalle.

  6. Poista kuivausaineen pakkaus.

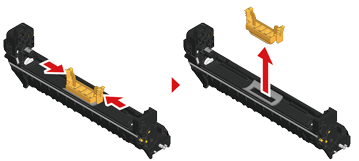

  7. Poista väriaineen suoja.

  8. Poista uusi väriainekasetti pakkauksesta.

  9. Ravista väripatruunaa useita kertoja pystysuorassa ja vaakasuorassa.

  10. Poista teippi (c) väriainekasetista.

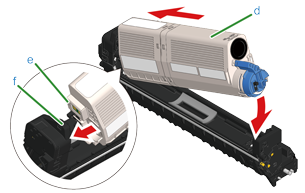

  11. Aseta uusi väriainekasetti (d) kohdistamalla vasemman kyljen sisennys (e) rummun ulokkeen kanssa (f) niin että väriainekasetin ja rummun värimerkintä ovat kohdakkain. Tämän jälkeen laita oikea puoli varoen paikoilleen.

    Muistio

    Asennusmenetelmän osalta, ks. "Väriainekasettien vaihtaminen".

  12. Pidä kasetista, paina sinisen kahvan (g) kärjestä väriainekasetissa ja käännä eteenpäin kunnes kärki on linjattu kasetin kahvan kanssa.

    Huomautus

    Jos suljet tulostuslokerikon kääntämättä sinistä vipua väriainekasettia kuvarumpuun asentaessa, se saattaa aiheuttaa vikatilan. Varmista että käännät sinistä vipua kunnes sen yläosa on linjassa korvakkeen kanssa väriainekasetin selkäpuolella.

  13. Tarkista rummun etiketin väri ja aseta se laitteeseen.

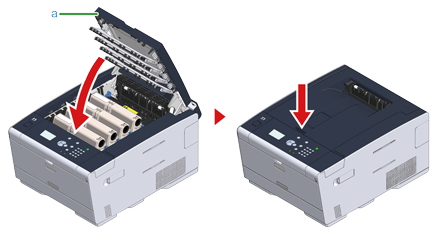

  14. Sulje tulostuslokero (a) hitaasti ja työnnä tulostuslokeron keskeltä vahvistusta varten.

  15. Ole hyvä ja kierrätä uudelleen kuvarummut ja väriainekasetit.

    Muistio

    Jos sinun on pakko hävittää kuvarumpu, laita se muovipussiin tai vastaavaan astiaan ja hävitä se paikallisten viranomaisten säädösten ja ohjeiden mukaisesti.
