Paperin lisääminen

Tässä luvussa kuvataan erilaisia tietoja tämän laitteen paperilokeroon lisättävistä papereista.

Asettaaksesi paperityypin ja painon, paina [Device Settings (Laiteasetukset)] > [Paper Setup (Paperiasetus)] ja paina lokerikkoa jota haluat käyttää, ja valitse sitten [Media Type (Median tyyppi)] tai [Media Weight (Median paino)].

Käytössä olevat paperityypit

Käytä korkealaatuiseen tulostukseen tuettua paperityyppiä, joka täyttää asetetut vaatimukset esimerkiksi materiaalin, painon ja pintakäsittelyn suhteen. Käytä valokuvapaperia.

Jos tulostat paperille, joka ei ole OKI suosittelemaa, tarkasta tulostuslaatu ja paperin kulku etukäteen perinpohjaisesti varmistaaksesi, ettei tule ongelima.

Paperityyppi

Paperin laji ja paperin koko (mm) (hakasulkeissa oleva arvo on tuumaa).

Paperin paino

Tavallinen paperi

A3

297 x 420

64 - 256 g/m2

Kaksipuoleiseen tulostukseen 64 - 220 g/m2

Huomautus

Jos asetat paperin joka on 216 mm (8,5 tuumaa) leveä tai kapeampi, tulostus hidastuu.

A4

210 x 297

A5

148 x 210

A6

105 x 148

B4

257 x 364

B5

182 x 257

B6

128 x 182

B6 puolikas

64 x 182

Kirje

215,9 x 279,4 (8,5 x 11)

Legal 13

215,9 x 330,2 (8,5 x 13)

Legal 13,5

215,9 x 342,9 (8,5 x 13,5)

Legal 14

215,9 x 355,6 (8,5 x 14)

Executive

184,2 x 266,7 (7,25 x 10,5)

Statement

(5,5 x 8,5)

8,5" SQ

(8,5 x 8,5)

Kalvo (210 x 330 mm)

210 x 330

8K (270 x 390 mm)

270 x 390

8K (273 x 394 mm)

273 x 394

8K (260 x 368 mm)

260 x 368

16K (184 x 260 mm)

184 x 260

16K (195 x 270 mm)

195 x 270

16K (197 x 273 mm)

197 x 273

4x6 tuumaa

(4 x 6)

5x7 tuumaa

(5 x 7)

Mukautettu

Leveys: 64 - 297

Pituus: 90 - 1321

64 - 256 g/m2

Kirjekuori

Com-10

104,8 x 241,3 (4,125 x 9,5)

Kirjekuorten täytyy olla 85 g/m paperista.2 (24 paunaa), ja niiden lipat täytyy olla taitettuna.

DL

110 x 220 (4,33 x 8,66)

C5

162 x 229 (6,4 x 9)

C4

229 x 324 (9 x 12,76)

Tarra

A4

210 x 297

0,1 - 0,2 mm

Kirje

8,5 x 11 (215,9 x 279,4)

Osatulostuspaperi

Vastaa yksinkertaista paperia.

64 - 256 g/m2

Värillinen paperi

Vastaa yksinkertaista paperia.

64 - 256 g/m2

Suositeltu paperi

MFP käsittelee useita erilaisia tulostusmateriaaleja, mukaan lukien erilaiset paperien paksuudet ja koot. Tässä osiossa kuvataan, kuinka valitaan ja käytetään mediaa. Käytä parhaan tuloksen saavuttamiseksi 75-90 g/m2 paperia, joka on suunniteltu käytettäväksi kopiokoneissa ja lasertulostimissa. Syviä kohokuvioita sisältävän tai erittäin karkeapintaisen paperin käyttöä ei suositella. Esitulostettua paperia voidaan käyttää, mutta väriaine ei saa irrota, kun se altistuu tulostuksessa käytetyille korkeille kuumennusyksikön lämpötiloille.

  • Kirjekuoret

    Kirjekuorissa ei saa olla taitoksia, kiertymiä tai muita epämuodostumia. Niissä pitäisi myös olla suorakulmainen läppä, ja liiman pitää kestää tässä tulostimessa käytettyä kuumatelapainekuumennusta. Ikkunakirjekuoria ei voi käyttää.

  • Osoitetarrat

    Tarrojen pitäisi myös olla kopiokoneissa ja lasertulostimissa käytettäväksi suositeltua tyyppiä, joiden pohja on kokonaan tarrojen peitossa. Muun tyyppiset tarrat voivat vahingoittaa tulostinta tarrojen irrotessa tulostusprosessin aikana.

Säilytä paperi seuraavanlaisissa olosuhteissa sen laadun ylläpitämiseksi.

  • Kaapissa tai muussa kuivassa ja pimeässä paikassa

  • Tasaisella pinnalla

  • Lämpötila: 20℃

  • Ilmankosteus: 50% RH (suhteellinen ilmankosteus)

Älä säilytä paperia seuraavassa kuvatuissa olosuhteissa:

  • Suoraan lattialla

  • Niin, että paperi altistuu suoralle auringonvalolle.

  • Lähellä ulkoseinän sisäpuolta

  • Epätasaisella pinnalla

  • Paikassa, jossa voi muodostua staattista sähköä

  • Paikassa, jossa lämpötila voi nousta korkeaksi tai vaihdella nopeasti

  • Lähelle tulostinta, ilmastointilaitetta, lämmityslaitetta tai hormia

Huomautus

  • Älä poista paperista käärettä muuten kuin juuri ennen käyttöä.

  • Älä jätä paperipakkausta auki pitkäksi ajaksi. Tämä saattaa aiheuttaa tulostusongelmia.

Seuraavat paperilajit ja lokerokapasiteetit voidaan ladata jokaiseen lokeroon.

Paperin lisääminen lokeroon 1.

Käytössä olevat paperin koot

Lokeron kapasiteetti

Paperin paino

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Kirje

Legal (13 tuumaa)

Legal (13,5 tuumaa)

Legal (14 tuumaa)

Executive

Statement*

8,5" SQ (8,5 x 8,5 tuumaa)

Kalvo (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Mukautettu

300 arkkia

(jos paperin paino on 80 g/m2)

Kevyt

(64 - 82 g/m2)

Ohuehko

(83 - 90 g/m2)

Keskitason

(91 - 105 g/m2)

Painava

(106 - 128 g/m2)

Erit. raskas 1

(129 - 188 g/m2)

Erit. raskas 2

(189 - 220 g/m2)

*Paperi ei sovellu kaksipuoliseen tulostukseen.

Paperin lisääminen lokeroon 2/3/4 (valinnainen).

Käytössä olevat paperin koot

Lokeron kapasiteetti

Paperin paino

A3

A4

A5*

B4

B5

Tabloid

Kirje

Legal (13 tuumaa)

Legal (13,5 tuumaa)

Legal (14 tuumaa)

Executive

8,5" SQ (8,5 x 8,5 tuumaa)

Kalvo (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Mukautettu

535 arkkia

(jos paperin paino on 80 g/m2)

Kevyt

(64 - 82 g/m2)

Ohuehko

(83 - 90 g/m2)

Keskitaso

(91 - 105 g/m2)

Painava

(106 - 128 g/m2)

Erittäin paksu 1

(129 - 188 g/m2)

Huomautus

  • Lisälokeroon lisätyn paperin paino on 64 - 176 g/m2.

  • Erikseen määritetty Ultra Heavy 1-paperin paino kuvataan välillä 129 - 188 g/m2, mutta tulostettava paino on jopa 176 g/m2.

* Paperi ei sovellu kaksipuoliseen tulostukseen.

Paperin lisääminen monitoimilokeroon

Käytössä olevat paperin koot

Lokeron kapasiteetti

Paperin paino

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Kirje

Legal (13 tuumaa)

Legal (13,5 tuumaa)

Legal (14 tuumaa)

Executive

Lausunto*

8,5" SQ (8,5 x 8,5 tuumaa)

Kalvo (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Indeksikortti (3x5 tuumaa)*

4x6 tuumaa*

5x7 tuumaa*

Mukautettu

Com-10*

DL*

C5*

C4

100 arkkia

(jos paperin paino on 80 g/m2)

10 arkkia (kirjekuori)

Kevyt

(64 - 82 g/m2)

Ohuehko

(83 - 90 g/m2)

Keskitason

(91 - 105 g/m2)

Painava

(106 - 128 g/m2)

Erit. raskas 1

(129 - 188 g/m2)

Erit. raskas 2

(189 - 220 g/m2)

Erit. raskas 3

(221 - 256 g/m2)

* Paperi ei sovellu kaksipuoliseen tulostukseen.

Paperia voidaan ladata seuraaviin lokerikkoihin; Lokerikko 1, Lokerikko 2/3/4 (valinnainen), ja monitoimilokerikko.

Lisää kirjekuoria tai tarra-arkkeja monitoimilokeroon.

Paperin lisääminen lokeroon 1 tai lokeroon 2/3/4

Seuraavassa ohjeessa kerrotaan, miten lisäät paperia lokeroon 1 tai lokerikkoon 2/3/4 (valinnainen).

Huomautus

Seuraavassa menetelmässä käytetään lokeroa 1 esimerkkinä, mutta sama pätee lokerikkoon 2/3/4 (valinnainen).

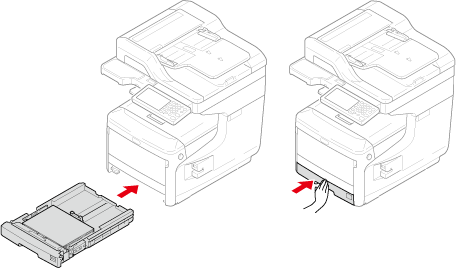

  1. Vedä paperikasetti ulos.

  2. Aseta paperikoon valitsin (1) vastaamaan lisättävän paperin kokoa.

  3. Liu'uta paperiohjain vastaamaan lisättävän paperin leveyttä.

  4. Liu'uta paperin pysäytin vastaamaan lisättävän paperin pituutta.

    Kun lisäät A6-kokoista paperia, liikuta paperin pysäytintä (2) eteenpäin ja poista se ja asenna se sitten metalliosaan. Liu'uta paperituki nuolen suuntaan ja kiinitä se.

  5. Tuuleta paperipino hyvin ja tasaa reunat.

  6. Lisää paperi tulostuspuoli alaspäin.

    Huomautus

    Älä lataa paperia yli "Triangle"-merkin paperiohjaimessa.

  7. Varmista ladattu paperi paperiohjaimella.

  8. Tarkasta vastaako lisätyn paperin koko paperikoon valitsimessa olevaa kokoa.

  9. Työnnä paperilokeroa, kunnes se pysähtyy.

    Jos lisäät sellaista paperia, jonka kokoa ei löydy paperikoon valitsimesta, aseta valitsin kohtaan [Muu] ja aseta paperikoko käyttöpaneelista.

  10. Paina [Device Settings (Laitteen asetukset)] kosketuspaneelista.

  11. Paina [Paper Setup (Paperiasetukset)].

  12. Paina lokerikkoa johon paperi on asetettu.

  13. Aseta [Paper Size (Paperikoko)], [Media Type (Median tyyppi)], ja [Media Weight (Median paino)].

  14. Paina [Back (Takaisin)], kunnes aloitusnäyttö tulee näkyviin.

Paperin lisääminen monitoimilokeroon

Seuraavassa ohjeessa selitetään, miten lisäät paperia monitoimilokeroon.

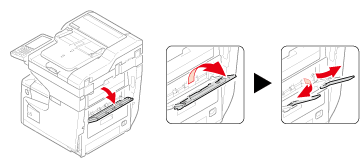

  1. Avaa monitoimialusta eteenpäin asettamalla sormesi etupuolen syvennyksiin.

  2. Vedä paperituki esiin pitämällä kiinni sen keskiosasta.

  3. Avaa alatuki.

  4. Avaa paperilokeron kansi.

  5. Säädä käsisyötön paperiohjain vastaamaan lisättävän paperin leveyttä.

  6. Lisää paperi tulostuspuoli ylöspäin, kunnes sen reuna koskettaa paperinsyötön sisääntuloa.

    Huomautus

    Älä lataa paperia yli "Trianglemerkin

  7. Sulje paperilokeron kansi.

    Huomautus

    Kun tulostin on virransäästötilassa, paina <POWER SAVE> -painiketta palataksesi normaalitilaan.

  8. Aseta [Paper Size (Paperikoko)], [Media Type (Median tyyppi)], ja [Media Weight (Median paino)] on paperiasetuksen ruudulle.

  9. Paina [Close (Sulje)].

    Huomautus

    • Älä lisää eri kokoisia, tyyppisiä tai painoisia papereita.

    • Kun lisäät paperia, poista monitoimilokerossa oleva paperi ja tasaa kummankin paperinipun reunat ja lataa ne sitten uudestaan.

    • Älä laita mitään muuta esineitä kuin paperia monitoimilokeroon tulostettavaksi.

Tässä selitetään, miten lisäät kirjekuoria monitoimilokeroon.

  1. Avaa monitoimialusta eteenpäin asettamalla sormesi etupuolen syvennyksiin.

  2. Vedä paperituki esiin pitämällä kiinni sen keskiosasta.

  3. Avaa alatuki.

  4. Avaa paperilokeron kansi.

  5. Säädä käsisyötön paperiohjain vastaamaan lisättävän kirjekuoren leveyttä.

  6. Lisää kirjekuori tulostuspuoli ylöspäin, kunnes sen reuna koskettaa paperinsyötön sisääntuloa.

    Huomautus

    Älä lataa kirjekuoria yli "Trianglemerkin

    Com-10, DL, C5

    C4

    Muistio

    Jos käytät kirjekuoria, joissa on läppä (sulkemista varten) pitkällä reunalla (Com-10, DL, C5), lataa ne läppä taitettuna, niin että se vasemmalla puolella, kun sitä syötetään.

  7. Sulje paperilokeron kansi.

  8. Avaa takatulostuslokero.
