Udskiftning af Image Drum og tonerpatron på samme tid

Dette afsnit beskriver, hvordan at erstatte billedet tromme og toner patron med nye på samme tid.

Bemærk

  • Vær ekstra forsigtig, når du håndterer tromleenheden (den grønne cylinder), fordi den er skrøbelig.

  • Udsæt ikke tromlen for direkte sollys eller stærkt lys (omkring 1.500 lux eller mere). Lad ikke billedet tromme for 5 minutter eller mere, selv under rumbelysning.

  1. Klargør en ny billedtromle og en tonerpatron.

  2. Tryk på knappen (A) og åbn output bakken (a) helt.

    Der kan opstå forbrændinger.

    Fuserenheden er meget varm. Rør den ikke.

  3. Find en tom tonerpatron ved hjælp af den farvede etikette.

  4. Fjern blækpatronen (b) fra maskinen og placer den på en flad overflade.

    Bemærk

    Vær forsigtig med ikke at slå forbrugsvarerne mod LED hovedet, når de fjernes.

    Der kan opstå forbrændinger.

    Smid ikke en brugt billedtromle og tonerpatron ind i åben ild. De kan eksplodere, og den indvendige toner kan flyve bort og forårsage forbrændinger.

  5. Udpak ny billedenhed og anbring den på en flad overflade.

  6. Fjern pakken med tørremiddel.

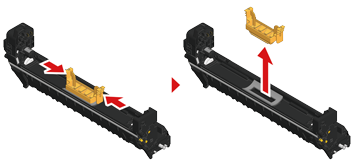

  7. Fjern tonerdækslet.

  8. Udpak ny tonerpatron.

  9. Ryst patronen flere gange vertikalt og horisontalt.

  10. Fjern tapen (c) fra tonerpatronen.

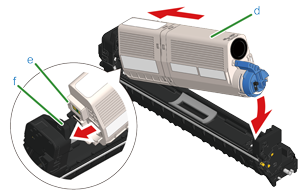

  11. Indsæt en ny tonerpatron (d) ved at dens venstre sides fordybdning (e) ligger på linje med fremspringet (f) på blækpatronen, så tonerpatronen og blækpatronens farvemærkat ligger på linje. Sæt derefter forsigtigt den højre side på plads.

    Notat

    For installationsmetoden, se "Udskiftning af Tonerpatroner".

  12. Hold patronen, klem spidsen af tonerpatronens blå arm (g) og vend den mod dig, indtil spidsen ligger på linje med patronens fane.

    Bemærk

    Hvis du lukker output bakken uden at dreje det blå håndtag når du installerer tonerpatronen i billedtromlen, kan det medføre en funktionsfejl. Vær opmærksom på at det blå håndtag er drejet, indtil toppen af den er på linje med flappen bagerst på tonerpatronen.

  13. Kontroller etikettefarven på den nye billedenhed og anbring enheden i maskine.

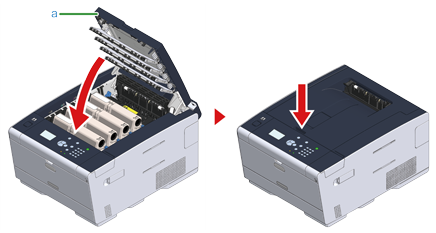

  14. Luk output bakken (a) langsomt og skub midten af output bakken for bekræftelse.

  15. Genbrug billedenheder og tonerpatroner.

    Notat

    Hvis det er nødvendigt at bortskaffe en billedtromle, bør du lægge den i en plastikpose eller en lignende beholder og bortskaffe den i overensstemmelse med reglerne eller retningslinjerne i din kommune.
