Tilslutning af telefonlinje

Denne sektion beskriver, hvordan et telefonkabel forbindes til fax overførsler.

Telefon linje forbindelsesmetoden varierer alt afhængig af dit miljø. Forbind telefonkablet, der passer til dit miljø, i henhold til illustrationerne i denne manual.

Indstil telefonkablet i maskinens fordybning, så det ikke bliver løs.

Bemærk

  • Brug altid det telefonkabel, der leveres med maskinen. Der kan opstå en fejl, hvis et andet telefonkabel anvendes.

  • Hvis en fax overførsel eller modtagelse fejler, skal [Super G3] sættes til [OFF (FRA)].

  • Du kan ikke forbinde en ISDN linje direkte. Brug en terminal adaptor (TA) og forbind maskinens LINE forbindelsesled for at oprette forbindelse.

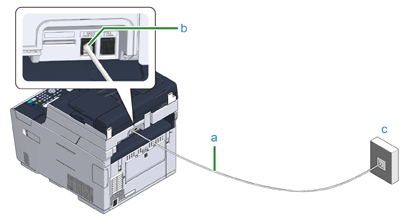

  1. Sæt den ene ende af det leverede telefonkabel (a) i LINE forbindelsesleddet (b) af maskinen og den anden inde i en offentlig linje (analog) (c).

    Bemærk

    Hold "TEL connector" coveret på plads.

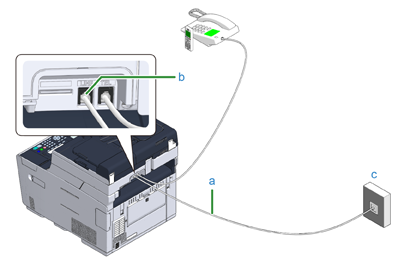

  1. Sæt den ene ende af det leverede telefonkabel (a) i LINE forbindelsesleddet (b) af maskinen og den anden inde i en offentlig linje (analog) (c).

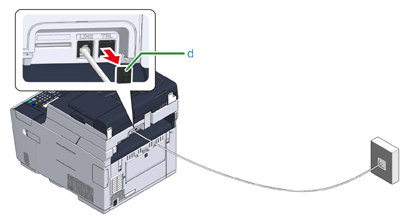

  2. Fjern telefon forbindelses coveret (d).

  3. Sæt telefonkablet (f) i stikket, der er forbundet til den eksterne telefon i maskinens TEL forbindelsesled (e).

    En telefon, der er forbundet til maskinen, kaldes en ekstern telefon.

    Bemærk

    • Kun én telefon kan tilsluttes maskinen.

    • Tilslut ikke telefonen til maskinen i parallel. Hvis du tilslutter telefonen til maskinen parallelt, opstår følgende problemer, resulterende i, at maskinen ikke fungerer korrekt.

      • Hvis du løfter røret på den telefon, som er tilsluttet parallelt, mens maskinen sender re modtager en fax, kan faxbilledet blive beskadiget re en kommunikationsfejl kan forekomme.

      • Hvis det indgående opkald er et taleopkald, kan telefonen ringe sent re stoppe halvvejs, og hvis det indgående opkald er en fax, kan maskinen ikke være i stand til at modtage faxen.

    • Hvis du ikke forbunde en telefon med fax-funktion, skal telefonens fax-funktion deaktiveres (deaktiver fax modtagelse) før brug.

    Notat

    I tilfælde af direkte sammenkobling, der kræves særskilt byggearbejde. Kontakt dit telefonselskab.

  1. Sæt det leverede telefonkabel (a), der er forbundet til den Optiske enhed (IP telefon) (d) ind i maskinens LINE forbindelsesled (b).

  2. Fjern dækslet til telefonstikket.

  3. Sæt telefonkablet (e) i stikket, der er forbundet til en eksterne telefon i maskinens TEL forbindelsesled (e).

Notat

Udover det leverede telefon kabel er der også brug for et telefonkabel af samme type.

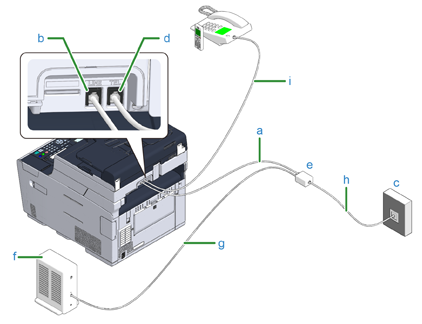

  1. Sæt den ene ende af det leverede telefonkabel (a) i LINE forbindelsesleddet (b) af maskinen og den anden inde i en telefon linje splitter (e).

    Hvis du bruger en indbygget telefonlinje splitter type ADSL modem, skal du sætte det leverede telefonkabel (a), der er forbundet til ADSL modemet (f), ind i maskinens LINE forbindelsesled (b).

  2. Forbind telefon linje splitteren (e) til ADSL modemet (f) med et telefonkabel (g) og sæt derefter et andet telefonkabel (h) ind i den offentlige linje (analog) (c).

  3. Fjern dækslet til telefonstikket.

  4. Sæt telefonkablet (i) i stikket, der er forbundet til en eksterne telefon i maskinens TEL forbindelsesled (d).

Notat

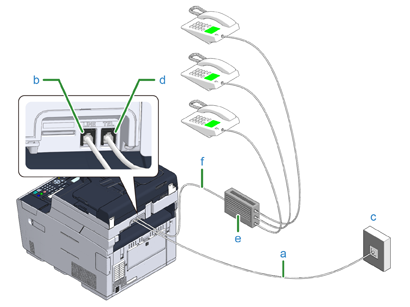

  1. Sæt det leverede telefonkabel (a), der er forbundet til offentlige linje (analog) (d) ind i maskinens LINE forbindelsesled (b).

  2. Sæt telefonkablet (f) i stikket, der er forbundet til en kontrol enhed, såsom en PBX, (e) i maskinens TEL forbindelsesled (d).

Notat

  • Privattelefonnummer er en simpel omskifter til brug i hjemmet, som forbinder flere telefoner med en re to telefonlinjer, så du kan bruge forlængerledninger og dørtelefoner.

  • Firmatelefon er en simpel switcher, som rummer tre eller flere telefonlinjer, hvormed mange telefoner kan deles, giver mulighed for udvidelse for telefoner eller anden brug.

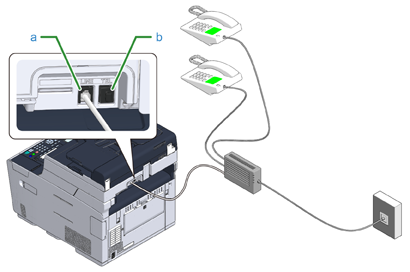

  1. Sæt telefonkablet i stikket, der er forbundet til en kontrol enhed, såsom en PBX, i maskinens LINE forbindelsesled (d).

  2. Hvis du både bruger en telefonlinje til fax og telefon, sættes telefonkablet for den eksterne telefon i TEL forbindelsesleddet (b).

Notat

Hvis du forbinder til en PBX (private branch exchange), skal du sætte PBX linjen til [ON (TIL)].

Indstilling af fax

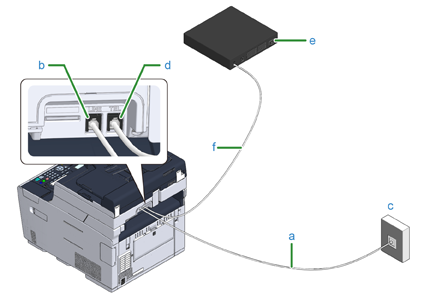

  1. Sæt det leverede telefonkabel (a), der er forbundet til offentlige linje (analog) (d) ind i maskinens LINE forbindelsesled (b)

  2. Fjern dækslet til telefonstikket.

  3. Sæt telefonkablet (f) i stikket, der er forbundet til en CS tuner eller et digitalt fjernsyn (e) i maskinens TEL forbindelsesled (d).
