Dette afsnit beskriver, hvordan du udpakke og installere maskinen.
![]() |
Du kan komme til skade. |
![]() |
---|---|---|

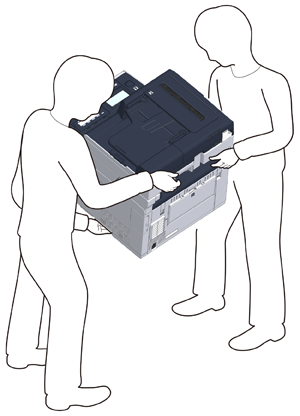

Vær 2 personer om at løfte denne maskine da den vejer cirka 31 kg. |
Bemærk
-
Vær ekstra forsigtig, når du håndterer tromleenheden (den grønne cylinder), fordi den er skrøbelig.
-
Udsæt ikke tromlen for direkte sollys eller stærkt lys (omkring 1.500 lux eller mere). Selv under rumbelysning, ikke forlader billedet tromme for 5 minutter eller mere.
-
Materialerne skal pakkes og beskyttes, hvis maskinen skal transporteres. Smid den ikke ud og behold den til fremtidig brug.
-
Fjern maskinen fra kassen og fjern derefter tilbehøret, beskyttelsesmaterialerne og plastikposen fra maskinen.
-
Løft maskinen og placer den, hvor den skal installeres.
Bemærk
Åbn ikke scanner enheden før trin 4.
-
Fjern det beskyttende materiale, tape, ark og pakker med tørremiddel.
-
Hold håndtaget (B) for at lukke scanner enheden.
-
Tryk på knappen (A) og åbn output bakken (a) indtil den stopper.
-

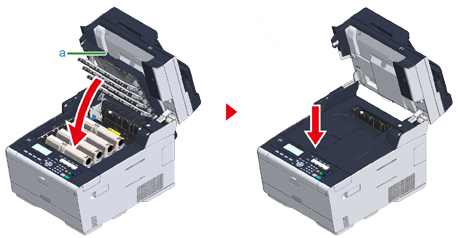

Klem spidsen af blækpatronens blå arm og vend den mod frem, indtil spidsen ligger på linje med indsatsens fane.
Drej armene for alle 4 blækpatroner.
Bemærk
Hvis du lukker output bakken uden at dreje det blå håndtag, kan det medføre en fejl. Vær opmærksom på at det blå håndtag er drejet, indtil toppen af den er på linje med flappen bagerst på tonerpatronen.
-
Træk låsearmene for fuser enheden mod dig,
-
Hold fuser enhedens håndtag og løft den ud af maskinen.
-
Skub det blå håndtag på fuserenheden, og fjern den orange sikkerhedsstopper og film.
-
Hold fuserenhedens håndtag og lig fuser enheden på linje med mærkerne bagved blækpatronerne. Placer derefter fuser enheden i maskinen.
-
Skub armene på fuser enheden for at låse.
-
Luk output bakken (a) langsomt og skub midten af output bakken for bekræftelse.
Bemærk
Sørg for at output bakken er lukket helt, hvis fejlmeddelelsen om, at output bakken er åben, ikke forsvinder.
-
Hold håndtaget (B) for at lukke scanner enheden.
