Ilægning af papir

Dette kapitel beskriver forskellige oplysninger om papir, der kan indlæses i en papirbakke af denne maskine.

Tryk på [Device Settings (Enhedsindstillinger)] > [Paper Setup (Papirkonfiguration)] og tryk på bakken, som du ønsker at bruge, og vælg så [Media Type (Medietype)] eller [Media Weight (Medievægt)], for at indstille papirtype og vægt.

Tilgængelige papirtyper

For at udføre høj kvalitet udskrivning, skal du bruge de understøttede papirtyper, der opfylder krav, som materiale, vægt re papir overflade finish. Bruge digital photo print papir.

Hvis du udskriver på papir, der ikke anbefales af OKI, kontrollere udskriftskvaliteten og bevægelse af papiret grundigt på forhånd at sikre, at der er ingen problemer.

Papirtype

Papirtype og papirstørrelse (mm) (den værdi, der er omsluttet med parenteser angives i inches).

Papirets vægt

Almindeligt papir

A3

297 x 420

64 til 256 g/m2 (17 til 68 lb)

Ved dobbeltsidet udskrivning, 64 til 220 g/m2 (7 til 58 lb)

Bemærk

Hvis du indstiller papir, som er 216 mm (8,5 tommer) bredt eller smallere, bliver udskriften langsommere.

A4

210 x 297

A5

148 x 210

A6

105 x 148

B4

257 x 364

B5

182 x 257

B6

128 x 182

B6 Halv

64 x 182

Letter

215.9 x 279.4 (8.5 x 11)

Legal 13

215,9 x 330,2 (8,5 x 13)

Legal 13,5

215,9 x 342,9 (8,5 x 13,5)

Legal 14

215,9 x 355,6 (8,5 x 14)

Executive

184,2 x 266,7 (7,25 x 10,5)

Format

(5,5 x 8,5)

8.5" SQ

(8.5 x 8.5)

Folio (210 x 330 mm)

210 x 330

8K (270 x 390 mm)

270 x 390

8K (273 x 394 mm)

273 x 394

8K (260 x 368 mm)

260 x 368

16K (184 x 260 mm)

184 x 260

16K (195 x 270 mm)

195 x 270

16K (197 x 273 mm)

197 x 273

4x6inch

(4 x 6)

5x7inch

(5 x 7)

Tilpas

Bredde: 64 til 297

Længde: 90 til 1321

64 til 256 g/m2 (17 til 68 lb)

Kuvert

Com-10

104,8 x 241,3 (4,125 x 9,5)

Kuverter skal være fremstillet af papir på 85 g / m2 (24 lb), og deres flaps skal foldes.

DL

110 x 220 (4,33 x 8,66)

C5

162 x 229 (6,4 x 9)

C4

229 x 324 (9 x 12,76)

Etiket

A4

210 x 297

0,1 til 0,2 mm

Letter

8.5 x 11 (215.9 x 279,4)

Delvis papirudskrivning

Med forbehold for almindeligt papir

64 til 256 g/m2 (17 til 68 lb)

Farvepapir

Med forbehold for almindeligt papir

64 til 256 g/m2 (17 til 68 lb)

Anbefalede papir

Maskinen understøtter en lang række trykte medier, herunder en række papirvægte og størrelser. Dette afsnit beskriver, hvordan du vælger og bruge media. For at opnå den bedste ydeevne, brug 75 til 90 g/m2 almindeligt papir, der er designet til brug i kopimaskiner og laserprintere. Det anbefales ikke at bruge kraftigt præget papir re papir med en meget grov tekstur. Der kan bruges forudskrevet brevpapir, men blækket må ikke være offset, når det eksponeres for de høje fusertemperaturer, der anvendes i udskrivningsprocessen.

  • Konvolutter

    Konvolutter skal være fri for snoninger, sammenkrølninger eller andre deformationer. De bør også være af den rektangulære flaptype med lim, der forbliver intakt, når den udsættes for sammensmeltning gennem varmt rulletryk, der anvendes i denne type printer. Rudekonvolutter er ikke velegnede.

  • Etiketter

    Etiketter skal være af den type, der anbefales til brug i kopimaskiner og laserprintere, hvor grundsiden er helt tildækket af etiketter. Andre typer etiketprodukter kan muligvis beskadige printeren, da etiketterne kan komme af under udskrivningsprocessen.

Opbevar papir under de følgende forhold for at bevare kvaliteten.

  • Inde i et skab eller et andet tørt og mørkt sted

  • På en plan overflade

  • Temperature: 20℃

  • Luftfugtighed: 50% RH (relativ fugtighed)

Opbevar ikke papir i steder, som vist nedenfor:

  • Direkte på gulvet

  • Hvor papir er udsat for direkte sollys

  • Nær indersiden af en ydervæg

  • På en ujævn overflade

  • Hvor der kan blive dannet statisk elektricitet

  • Hvor temperaturen overdrevent stiger højt og temperaturen hurtigt ændrer

  • Tæt på en printer, aircondition, et varmelegeme eller en ventilationskanal

Bemærk

  • Pak ikke papiret indtil lige før du bruger.

  • Lad ikke papiret stå udpakket i længere tid. Ellers kan det resultere i personskade.

Følgende papirtyper og bakkekapacitet kan lægges i hvert magasin.

Ilægning i bakke 1

Angiv papirstørrelse.

Bakkekapacitet

Papirets vægt

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 tommer)

Legal (13,5 tommer)

Legal (14 tommer)

Executive

Format*

8,5" SQ (8,5 x 8,5 tommer)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Tilpas

300 ark

(hvis papirvægten er 80 g/m2)

Lys

(64-82 g/m2)

Medium let

(83-90 g/m2)

Medium

(91-105 g/m2)

Kraftigt

(106-128 g/m2)

Meget kraftigt1

(129-188 g/m2)

Meget kraftigt 2

(189-220 g/m2)

*Papir kan ikke bruges til dupleksudskrivning.

Ilægning i bakke 2/3/4 (ekstraudstyr)

Angiv papirstørrelse.

Bakkekapacitet

Papirets vægt

A3

A4

A5*

B4

B5

Tabloid

Letter

Legal (13 tommer)

Legal (13,5 tommer)

Legal (14 tommer)

Executive

8,5" SQ (8,5 x 8,5 tommer)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Tilpas

535 ark

(hvis papirvægten er 80 g/m2)

Lys

(64-82 g/m2)

Medium let

(83-90 g/m2)

Mellem

(91-105 g/m2)

Kraftigt

(106-128 g/m2)

Meget kraftigt 1

(129-188 g/m2)

Bemærk

  • Vægten af papir, der ilægges en ekstra bakkeenhed. er 64-176g/m2.

  • Den specificerede papirvægt af Meget Kraftigt1 beskrives som 129-188 g/m2, men den printbare vægt er op til 176 g/m2.

* Papir kan ikke bruges til dupleksudskrivning.

Ilægning i FF-bakken

Angiv papirstørrelse.

Bakkekapacitet

Papirets vægt

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 tommer)

Legal (13,5 tommer)

Legal (14 tommer)

Executive

erklæring *

8,5" SQ (8,5 x 8,5 tommer)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Indekskort (3x5 tomme)*

4x6inch *

5x7inch*

Tilpas

Com-10*

DL*

C5*

C4

100 ark

(hvis papirvægten er 80 g/m2)

10 ark (kuverter)

Lys

(64-82 g/m2)

Medium let

(83-90 g/m2)

Medium

(91-105 g/m2)

Kraftigt

(106-128 g/m2)

Meget kraftigt1

(129-188 g/m2)

Meget kraftigt 2

(189-220 g/m2)

Meget kraftigt 3

(221-256 g/m2)

* Papir kan ikke bruges til dupleksudskrivning.

Papir kan ilægges følgende bakker: Bakke 1, bakke 2/3/4 (valgfrit) og MP-bakken.

Ilæg kuverter eller etiketter i FF-bakken.

Ilægning i bakke 1 eller bakke 2/3/4

Den følgende procedure beskriver, hvordan man lægger papir i bakke 1 eller bakke 2/3/4 (ekstraudstyr).

Bemærk

I følgende procedure bruges bakke 1 som et eksempel, og den samme procedure gælder for bakke 2/3/4 (ekstraudstyr).

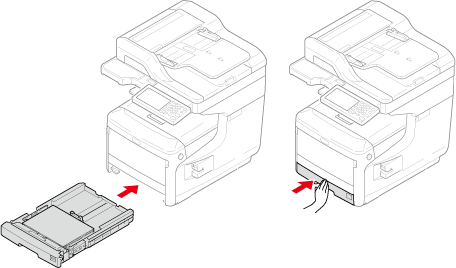

  1. Træk papirkassetten ud.

  2. Indstil papirstørrelsesknappen (1), så den passer til den ilagte papirstørrelse.

  3. Skub papirstyret hen til bredden af papiret for at blive indlæst.

  4. Skub papirstyret til længden af ​​papiret, der skal indlæses.

    Når du ilægger papir i A6-størrelse, skal du flytte papirstopperen (2) fremad og fjerne den én gang og derefter installere den på metaldelen. Skub papirstøtten i pilens retning og lås den.

  5. Skub papirstyret til længden af ​​papiret, der skal indlæses.

  6. Ilæg papiret med udskriftssiden vendt nedad.

    Bemærk

    Du må ikke ilægge papir ovenfor den "Triangle"mærke på papirstyret.

  7. Fastgør det ilagte papir med papirstyret.

  8. Kontrollér, om størrelsen af det ilagte papir svarer til papirstørrelsesknappens indstilling.

  9. Skub papirbakken så langt, den kan.

    Hvis du ilægger papir, som du ikke kan vælge størrelsen på med papirstørrelsesknappens indstillinger, skal du indstille knappen på [Andet] og derefter indstille en papirstørrelse på betjeningspanelet.

  10. Tryk på [Device Settings (Enhedsindstillinger)] på kontrolpanelet.

  11. Tryk på [Paper Setup (Papirkonfiguration].

  12. Tryk på bakken, hvor papiret er ilagt.

  13. Indstil [Paper Size (Papirstørrelse)], [Media Type (Medietype)] og [Media Weight (Medievægt)].

  14. Tryk på [Back (Tilbage)], indtil startskærmen vises.

Ilægning i FF-bakken

Følgende procedure beskriver, hvordan du lægger papir i MP-bakken.

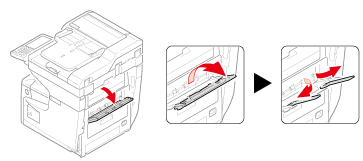

  1. Åbn MP-bakken fremad ved at indsætte fingrene i de forreste fordybninger.

  2. Træk papirstøtten ud ved at holde i midterdelen.

  3. Åbn sub støtten.

  4. Åbn papirsættets dæksel.

  5. Justér den manuelle fremførings papirlineal, så den passer til bredden på det papir, der skal lægges i.

  6. Indsætte papiret med udskriftssiden indtil dens kant rører papirfødning indgangen.

    Bemærk

    Du må ikke ilægge papir ovenfor den "Triangle"mark.

  7. Luk papirsættets dæksel.

    Bemærk

    Tryk på knappen <STRØMBESPARELSE> for at genoprette fra tilstanden, når en printer er i strømbesparelsestilstand.

  8. Indstil [Paper Size (Papirstørrelse)], [Media Type (Medietype)] på skærmen til papirkonfiguration.

  9. Tryk på [Close (Luk)].

    Bemærk

    • Ilæg ikke papir i forskellige størrelser, typer eller vægt.

    • Ved ilægning af yderligere papir fjernes papir ilagt FF-bakken, kanterne på begge papirbundter flugtes, hvorefter papiret ilægges igen.

    • Undlad at lægge andre ting end papir i FF-bakken

Dette afsnit beskriver, hvordan du lægger konvolutter i MP-bakken.

  1. Åbn MP-bakken fremad ved at indsætte fingrene i de forreste fordybninger.

  2. Træk papirstøtten ud ved at holde i midterdelen.

  3. Åbn sub støtten.

  4. Åbn papirsættets dæksel.

  5. Justere manuel fodring papirstyret til bredden af en konvolut til at blive indlæst.

  6. Ilæg en konvolut med udskriftssiden indtil dens kant rører papirfødning indgangen.

    Bemærk

    Læg ikke konvolutter ovenfor den "Triangle"mark.

    Com-10, DL, C5

    C4

    Notat

    Hvis du bruger kuverter med flappen (til limning) på den lange kant (Com-10, DL, C5), skal du placere dem med flappen foldet, således at flappen er på venstre side, når den indfødes.

  7. Luk papirsættets dæksel.

  8. Åbn den bageste udskriftsbakke.
