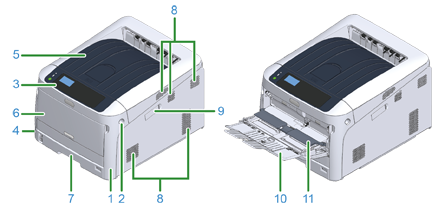

Nomes dos componentes

1

Tampa frontal

Tampa frontal da impressora. Puxe a alavanca de abertura da tampa frontal para abrir a tampa.

2

Alavanca de abertura da tampa frontal

Alavanca para destrancar ao abrir a tampa frontal.

3

Painel do operador

Este é o painel para operar a impressora.

Os botões de funcionamento do visor, as teclas numéricas, as teclas de função e a luz do indicador de atenção estão no painel.

4

Interruptor de corrente

Desliga e liga a máquina.

5

Tabuleiro de Saída (tampa superior)

As impressões são armazenadas aqui. Após abrir a tampa frontal, pressione o botão de abertura dentro da impressora para abrir.

6

Tabuleiro multiusos (Tabuleiro Multiusos)

Vários tamanhos de papel podem ser carregados.

7

Tabuleiro 1

Colocar papel.

8

Ranhuras de ventilação

Saída/entrada de ar.

Por favor, tenha cuidado para não bloquear a abertura quando colocar a impressora.

9

Tampa do módulo LAN sem fios

Tampa para a peça de instalação do módulo LAN sem fios.

Sustentador do papel

Suporta o papel.

11

Tampa colocação papel

Segura o papel carregado no tabuleiro Multiusos.

12

Abrir tecla

Pressione este botão para destrancar ao abrir o tabuleiro de saída (tampa superior).

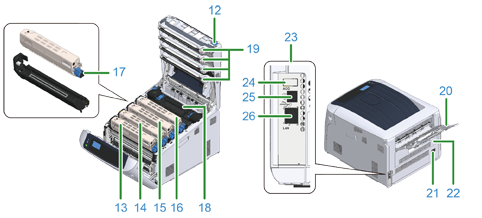

13

Cartucho de toner, tambor de imagem (K: preto)

Um cartucho de toner contém toner (tinta em pó) para a impressão.

O tambor de imagem eletrifica o papel e transcreve o toner usando eletricidade estática. Um tambor é combinado com um cartucho de toner.

Os cartuchos de toner e os tambores de imagem são consumíveis.

14

Cartucho de toner , tambor de imagem (Y: amarelo)

15

Cartucho de tinteiro, tambor de imagem (M: magenta)

16

Cartucho de toner , tambor de imagem (C: ciano)

17

Alavanca de bloqueio do cartucho de toner

Fixa um cartucho de toner a um tambor de imagem.

18

Unidade fusora

Adiciona calor e pressão ao toner transcrito no papel para o ligar.

19

Cabeça LED (quatro cabeças)

Expõe o tambor de imagem à luz para copiar letras e imagens.

20

Tabuleiro de saída posterior

Saída quando o papel é ejetado com o lado impresso voltado para cima.

21

Tomada de alimentação de CA

Insira o código de alimentação fornecido.

22

Unidade duplex *¹

Componente para a impressão duplex.

23

Peça de interface

Podem ser encontrados conectores para ligar a um computador.

24

Conector para acessórios

Porta para inserir uma memória USB.

25

Ligação de interface USB

Insira um cabo USB ao ligar um computador à impressora com um cabo USB.

26

Ligação de interface de rede

Insira um cabo LAN ao ligar um computador à impressora através de uma rede.
