Esta secção descreve como substituir o tambor de imagem e o cartucho de toner por novos ao consumíveis ao mesmo tempo.
Nota
-
Tenha cuidado extra ao manusear o tambor de imagem (o cilindro verde), pois é frágil.
-
Não exponha o tambor de imagem à luz direta do sul ou luz interior muito brilhante (aproximadamente mais de 1.500 lux). Não deixe o tambor de imagem exposto durante mais de 5 minutos, mesmo que seja à iluminação da divisão.
-
Prepare novo tambor de imagem e um cartucho de toner.
-
Segurar a pega (B) e abra a unidade de digitalização (a) completamente.
-
Prima a tecla (A) e abra o tabuleiro de saída (b) completamente.
Pode resultar em queimaduras.
A unidade fusora está extremamente quente. Não lhe toque.
-
Identifique o cartucho de toner vazio pela cor da etiqueta.
-
Retire o tambor de imagem (c) da máquina e coloque-o numa superfície plana.
Nota
Quando retirar os consumíveis, tenha atenção para não lhes acertar com a cabeça do LED.
Pode resultar em queimaduras.
Nunca queime tambores de imagem ou cartuchos de toner usados. Podem explodir e os resíduos de toner dispersarem-se e causarem queimaduras.
-
Desempacote o novo tambor de imagem e coloque-o numa superfície plana.
-
Remova o pacote dessecante.
-
Remova a tampa do toner.
-
Desempacote um novo cartucho de toner.
-
Abane o cartucho várias vezes na vertical e horizontal.
-
Retire a fita adesiva (d) do cartucho de toner.
-
Instale um novo cartucho de toner (e) alinhando o entalhe do lado esquerdo (f) com a saliência (g) do tambor de imagem de maneira a que o cartucho de toner e a etiqueta de cor do tambor de imagem fiquem alinhados. Depois insira com cuidado o lado direito no lugar respetivo.
Memo
Para o método de instalação, ir a "Substituir o cartucho de toner".
-
Segure o cartucho, aperte a ponta da alavanca azul (h) e gire-a na sua direcção até que a ponta alinha com a argola do cartucho.
Nota
Se fechar o tabuleiro de saída sem rodar a alavanca azul quando estiver a instalar o cartucho de toner no tambor de imagem, pode causar uma avaria. Certifique-se que roda a alavanca azul até a sua parte superior ficar alinhada com a argola na parte de trás do cartucho de toner.
-

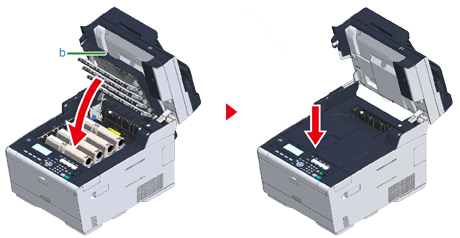

Verifique a etiqueta de cor do novo tambor de imagem e coloque o tambor na máquina.
-
Feche o tabuleiro de saída (b) lentamente e empurre o centro do tabuleiro de saída para confirmação.
-
Segure a pega (B) para fechar o scanner (a).
Nota
Não feche o scanner com força. Pode resultar no rolo de alimentação da ADA para cair e interferi nos documentos a carregar.
Se o rolo de alimentação dos documentos ADA caiu, abre e feche a capa do ADA.
-
Recicle os tambores de imagem e os cartuchos de toner.
Memo
Se tiver de deitar fora um tambor de imagem, coloque-o dentro de um saco de plástico ou numa embalagem semelhante e deite-o fora respeitando as leis ou disposições municipais em vigor.
