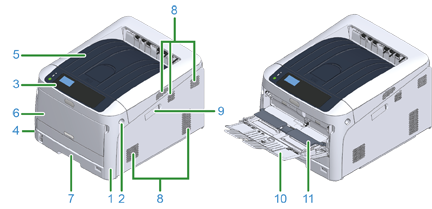

Esta sección describe los nombres y las funciones de los componentes de la impresora.
|

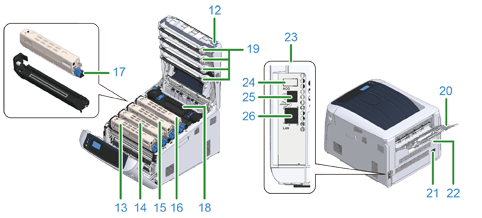

N. º |
Nombre |
Funciones |
|---|---|---|
|
1 |
Cubierta frontal |
Cubierta frontal de la impresora. Tire de la palanca de la tapa frontal abierta para abra la cubierta. |
|
2 |
Palanca de apertura de la cubierta frontal |
Palanca para desbloquear al abrir la cubierta frontal. |
|
3 |
Panel del operador |
Este es el panel para operar la impresora. Los botones de operación de la pantalla, las claves numéricas, las teclas de función y el indicador están en el panel. |
|
4 |
Interruptor de alimentación |
Enciende y apaga la máquina. |
|
5 |
Bandeja de salida (cubierta superior) |
Las impresiones se almacenan aquí. Después de abrir la cubierta frontal, pulse el botón de apertura dentro de la impresora. |
|
6 |
Bandeja multiuso (Bandeja MP) |
Se pueden cargar varios tamaños de papel. |
|
7 |
Bandeja 1 |
Cargue el papel. |
|
8 |
Respiraderos |
Entrada/salida para aire. Asegúrese de no bloquear la abertura al colocar la impresora. |
|
9 |
Cubierta del módulo de LAN inalámbrica |
Tapa para la instalación del módulo LAN inalámbrico. |
|
10 |
Soporte para papel |
Papel admitido. |
|
11 |
Cubierta de ajuste de papel |
Sostiene el papel cargado en la bandeja multiuso. |
|
N. º |
Nombre |
Funciones |
|---|---|---|
|
12 |
Botón de apertura |
Pulse este botón para desbloquear cuando abra la bandeja de salida (Cubierta superior). |
|
13 |
Cartucho de tóner, Tambor de imagen (K: negro) |
Un cartucho de tóner contiene tóner (tinta en polvo) para imprimir. El tambor de imagen electrifica papel y transcribe tóner usando electricidad estática. Un tambor está combinado con un cartucho de tambor. Los cartuchos del tóner y tambor de imagen son consumibles. |
|
14 |
Cartucho de tóner, Tambor de imagen (Y: amarillo) |
|
|
15 |
Cartucho de tóner, Tambor de imagen (M: magenta) |
|
|
16 |
Cartucho de tóner, Tambor de imagen (C: cían) |
|
|
17 |
Palanca de bloqueo de cartucho de tóner |
Fije un cartucho de tóner a un tambor de imagen. |
|
18 |
Unidad del fusor |
Añada calor y presión al tóner transcrito en papel para vincularlo. |
|
19 |
Cabezal de LED (cuatro cabezales) |
Exponga el tambor de imagen a la luz para copiar letras e imágenes. |
|
20 |
Bandeja de salida posterior |
Salida de papel con la cara impresa boca arriba. |
|
21 |
Toma de alimentación de CA |
Coloque el cable de alimentación proporcionado. |
|
22 |
Unidad Dúplex *1 |
Componente para impresión dúplex. |
|
23 |
Zona de interfaz |
Se pueden encontrar conectores para conectar un ordenador. |
|
24 |
Conector de accesorios |
Puerto para introducir una memoria USB. |
|
25 |
Conexión de interfaz USB |
Introduzca un cable USB al conectar un ordenador a la impresora con un cable USB. |
|
26 |
Conexión de interfaz de red |
Introduzca un cable LAN al conectar un ordenador a la impresora a través de la red. |
-
C824n, C834nw: Opción
