Esta sección describe cómo sustituir el tambor de imagen cuando desea continuar usando el cartucho del tóner.
Nota
-
Si utiliza un tambor de imagen nuevo con los cartuchos de tóner que ya están en uso, el indicador de cantidad restante de los cartuchos de tóner no se mostrará correctamente. Los mensajes "Tambor [COLOR] de imagen próximo a alcanzar su vida" o "Vida de tambor [COLOR] de imagen" también pueden mostrarse poco después de la sustitución.
-
Use cuidado adicional al manipular el tambor de imagen (el cilindro verde), dado que es frágil.
-
No exponga el tambor de imagen a la luz solar directa o a una luz interior muy intensa (más de 1.500 lux aproximadamente). Incluso bajo iluminación de la habitación, no dejar el tambor de la imagen por 5 minutos o más.
-
Use consumibles genuinos de OKI para asegurar un desempeño óptimo de los productos.
-
Se incurre en cargos por los servicios por los problemas causados por la aplicación de materiales consumibles que no sean OKI genuinos, independientemente de la garantía o del contrato de mantenimiento. (Aunque la aplicación de materiales consumibles no genuinos no siempre dé lugar a problemas, tenga extremo cuidado adicional al usarlos.)
Memo
-
Puede cambiar la configuración para mostrar el mensaje "Vida útil del tambor de imagen de [COLOR]". Configure en [Admin Setup (Config. Admin.)] > [Others Setup (Otras configuraciones)] > [Near Life Setup (Configuración de vida útil)] > [Drum Near Life Timing (Tiempo del tambor próximo a agotarse)]. Los valores disponibles van de 500 a 5 000 (en incrementos de 500).
-
Prepare un tambor de imagen nuevo.
-
Inserte el dedo en el hueco del lado derecho de la máquina y tire de la palanca de apertura de la cubierta frontal (1) para abrir la cubierta frontal (2) hacia adelante.
-
Pulse el botón de apertura (3) y abra la bandeja de salida (4).
Pueden producirse quemaduras.
El fusor se calienta mucho. No lo toque.
-
Identifique el tambor de imagen que hay que cambiar por el color de su etiqueta.
-
Retire el tambor de imagen (5) de la máquina y colóquelo sobre una superficie plana.
Nota
-
Use cuidado adicional al manipular el tambor de imagen (el cilindro verde), dado que es frágil.
Memo
-
Los tambores de imagen no están bloqueados en la impresora. Se pueden quitar solamente al levantar.
-
-
Gire la palanca de bloqueo del cartucho de tóner (azul) (6) del cartucho de tóner hacia usted hasta que se alinee con la
marca mientras presiona el cartucho de tóner.
-
Levante el cartucho de tóner (7) desde el lado derecho y extráigalo del tambor de imagen.
-
Abra un nuevo tambor de imagen y colóquelo en una superficie plana.
-

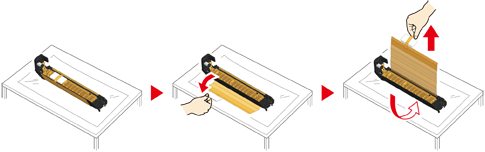

Retire la hoja protectora y el paquete desecante.
-
Retire la cubierta del tóner.
-
Inserte el cartucho de tóner (7) extraído en el paso 7 alineando su lado izquierdo (8) con el saliente (9) del tambor de imagen, de forma que las etiquetas de color del cartucho de tóner y la etiqueta del tambor de imagen concuerden. A continuación, introduzca suavemente el lado derecho hasta que encaje.
-
Gire la palanca de bloqueo del cartucho de tóner (azul) (6) del cartucho de tóner hacia usted hasta que se alinee con la
marca mientras presiona el cartucho de tóner para acoplar el cartucho de tóner al tambor de imagen.Oirá un clic cuando se coloca en su sitio.
-
Compruebe el color del nuevo tambor de imagen y coloque el tambor en la máquina.
Nota
-
Use cuidado adicional al manipular el tambor de imagen (el cilindro verde), dado que es frágil.
-
-
Cierre la bandeja de salida (4) presionando con firmeza en ambos lados de la bandeja de salida (4).
-
Cierre la cubierta frontal (2).
Nota
-
La cubierta frontal no se puede cerrar si la bandeja de salida no se cierra con seguridad.
-
-
Por favor, recicle los tambores de imagen.
Memo
-
Para desechar un tambor de imagen, introdúzcalo en una bolsa de plástico o contenedor similar y deséchelo conforme a la normativa municipal de residuos.
-
