Conexión de cables LAN

Conecte la impresora al ordenador mediante una red LAN cableada.

Antes de instalar el controlador de la impresora, conecte la impresora a la red mediante un cable LAN.

  1. Tenga preparado un cable LAN (1) y un concentrador (hub) (2).

    No se proporciona el cable LAN. Se necesita un cable LAN (categoría 5e o superior, par trenzado, recto).

  2. Apague la máquina.

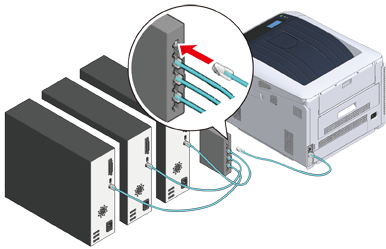

  3. Inserte un extremo del cable LAN (1) en el conector de interfaz de la red.

  4. Inserte el otro extremo del cable LAN (1) al concentrador (2).

    A continuación, configurar la información de red como direcciones IP de la impresora.

  5. Encienda la impresora.

  6. Pulse el botón de desplazamiento varias veces para seleccionar [Admin Setup (Config. admin)] y pulse el botón «ENTER (INTRO)».

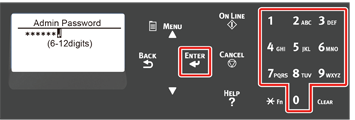

  7. Introduzca la contraseña del administrador usando el teclado numérico (0-9) y luego pulse el botón «ENTER (INTRO)».

    La contraseña de administrador predeterminada de fábrica es "123456". Si se cambia la contraseña de administrador, introduzca la contraseña actualizada.

  8. Compruebe que [Network Setup (Config. de red)] está seleccionado y, a continuación, pulse el botón «ENTER (INTRO)».

  9. Pulse el botón de desplazamiento varias veces para seleccionar [IP Address Set (Config.Dirección IP)], y pulse el botón «ENTER (INTRO)».

    Si establece la dirección IP manualmente, pulse el botón de desplazamiento y seleccione [Manual (Manual)], y pulse el botón «ENTER (INTRO)». Continúe en el paso 10.

    Si obtiene la dirección IP automáticamente, compruebe que [Auto (Automático)] está seleccionado y pulse el botón «ENTER (INTRO)». Continúe en el paso 16.

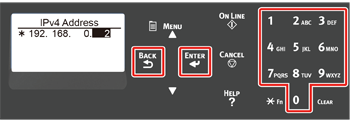

  10. Pulse el botón «BACK (ATRÁS)» hasta que se muestre la pantalla [Network Setup (Config.Red)]. Pulse el botón de desplazamiento varias veces para seleccionar [IPv4 Address (Dirección IPv4)] y, a continuación, pulse el botón «ENTER (INTRO)».

  11. Introduzca la dirección IP con las teclas numéricas (0-9) y pulse el botón «ENTER (INTRO)».

    Del mismo modo introduzca los siguientes 3 dígitos. Para pasar al siguiente cuadro, pulse el botón «ENTER (INTRO)».

    Cuando se han completado todas las entrada, pulse el botón «BACK (ATRÁS)».

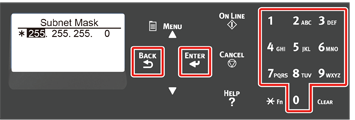

  12. Pulse el botón de desplazamiento para seleccionar [Subnet Mask (Mascara Subred)], y pulse el botón «ENTER (INTRO)».

  13. Introduzca la máscara de subred de la misma forma que la dirección IP. Cuando se han completado todas las entrada, pulse el botón «BACK (ATRÁS)».

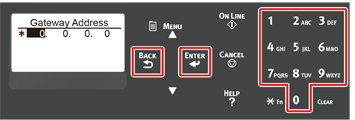

  14. Pulse el botón de desplazamiento para seleccionar [Gateway Address (Dirección Puerta Enlace)], y pulse el botón «ENTER (INTRO)».

  15. Introduzca la dirección Puerta Enlace de la misma forma que la dirección IP. Cuando se han completado todas las entrada, pulse el botón «BACK (ATRÁS)».

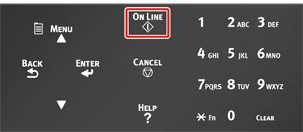

  16. Pulse el botón «ON LINE (EN LINEA)» para completar la configuración de la red.

    Vaya al procedimiento "Instalación de un controlador de impresora a un ordenador".
