Desembalaje e instalación de la máquina

Esta sección describe cómo desembalar e instalar la máquina.

Puede provocar lesiones.

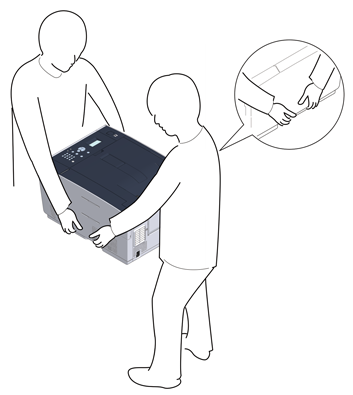

Levante esta máquina con ayuda de dos personas, dado que pesa aproximadamente 23 kg.

Nota

  • Use cuidado adicional al manipular el tambor de imagen (el cilindro verde), dado que es frágil.

  • No exponga el tambor de imagen a la luz solar directa o a una luz interior muy intensa (más de 1.500 lux aproximadamente). Incluso bajo iluminación de la habitación, no dejar el tambor de la imagen por 5 minutos o más.

  • El material de embalaje y protección se requiere para transportar la máquina. No disponga de él, guárdelo para una aplicación futura.

  1. Saque la máquina de la caja y retire los accesorios, materiales de protección y la bolsa de plástico de la máquina.

  2. Levante la máquina y colóquela en el lugar de instalación.

  3. Retire las cintas de protección, hoja protectora, y los paquetes de desecante.

  4. Pulse el botón (A), y abra la bandeja de salida (a) hasta que se detenga.

  5. Apriete la punta de la palanca azul del cartucho de tóner y gire hacia delante hasta que la punta se alinee en la patilla del cartucho.

    Gire las palancas de todos los 4 cartuchos de tóner.

    Nota

    Si cierra la bandeja de salida sin hacer girar la palanca azul, puede provocar un fallo de funcionamiento. Asegúrese de girar la palanca azul hasta que la parte superior se alinee en la patilla en la parte trasera del cartucho de tóner.

  6. Tire de las palancas de bloqueo del fusor hacia usted para desbloquear.

  7. Sujete el fusor por el asa y levántelo para extraerlo de la máquina.

  8. Empuje la palanca azul en el fusor y quite el tope de seguridad y la película anaranjados.

  9. Sostenga el mango del fusor y alineando el fusor con las ranuras detrás de los cartuchos de tóner, coloque el fusor en la máquina.

  10. Empuje las palancas del fusor para bloquear.

  11. Cierre la bandeja de salida (a) lentamente y empuje el centro de la bandeja de salida para confirmar.

    Nota

    Cuando el mensaje de error que la bandeja de salida está abierta no desaparece, asegúrese de que la bandeja de salida está cerrada.
