Conexión de una línea telefónica

Esta sección describe cómo conectar un cable telefónico para las transmisiones de fax.

El método de conexión de la línea telefónica varía en dependencia de su entorno. Conecte el cable telefónico que se adapta a su ambiente haciendo referencia a las ilustraciones en este manual.

Fije el cable telefónico en el rebaje de la máquina para que no quede suelto.

Nota

  • Utilice siempre el cable telefónico que viene con la máquina. El uso de otro cable telefónico puede causar un mal funcionamiento.

  • Si una transmisión o una recepción de fax falla, fijar [Super G3 (Super G3)] en [OFF (APAGADO)].

  • No puede conectar directamente una línea RDSI. Para conectar, use un adaptador de terminal (TA) y conecte al conector LÍNEA de la máquina.

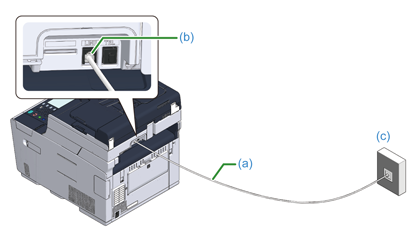

  1. Enchufe un extremo del cable de teléfono incluido (a) en el conector de LÍNEA (b) de la máquina y el otro extremo en una línea pública (analógica) (c).

    Nota

    Mantenga la cubierta del "conector TEL" insertada.

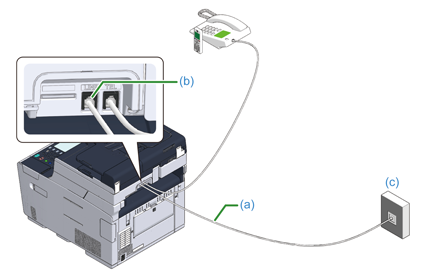

  1. Enchufe un extremo del cable de teléfono incluido (a) en el conector de LÍNEA (b) de la máquina y el otro extremo en una línea pública (analógica) (c).

  2. Retire la cubierta del conector del teléfono (d).

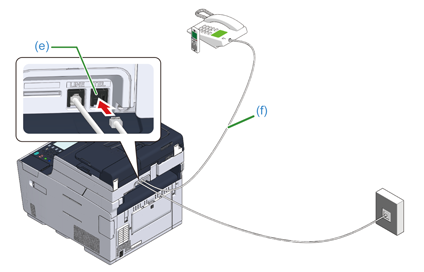

  3. Enchufe el cable de teléfono (f) que está conectado al teléfono externo en el conector TEL (e) de la máquina.

    Al teléfono conectado a la máquina se le denomina teléfono externo.

    Nota

    • Solamente un teléfono se puede conectar con la máquina.

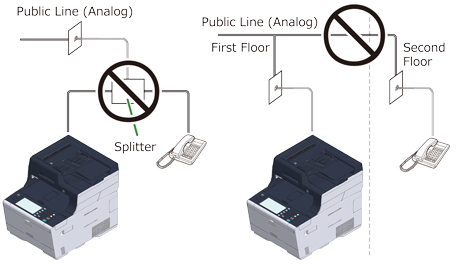

    • No conecte el teléfono con la máquina en paralelo. Si conecta el teléfono con la máquina en paralelo, ocurren los siguientes problemas, que tienen como resultado que la máquina no funcione correctamente.

      • Si usted toma el auricular del teléfono que esté conectado paralelamente mientras que la máquina está enviando o recibiendo un fax, la imagen del fax puede verse corrompida o puede ocurrir un error de la comunicación.

      • Si la llamada entrante es una llamada de voz, el teléfono puede sonar tarde o parar a medio camino, y si la llamada entrante es un fax, la máquina pudiera no poder recibir el fax.

    • Si usted conecta un teléfono con función de fax, desactiva la función del fax del teléfono (desactivar recepción del fax) antes de usarla.

    Memo

    En el caso de la interconexión directa, se requiere trabajo de construcción separado. Póngase en contacto con su compañía telefónica.

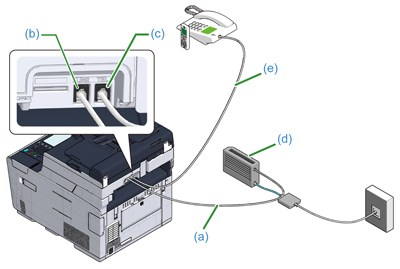

  1. Enchufe el cable de teléfono incluido (a) que está conectado con el dispositivo óptico (teléfono IP) (d) en el conector de la LÍNEA (b) de la máquina.

  2. Retire la cubierta del conector del teléfono.

  3. Enchufe el cable de teléfono (e) que está conectado a un teléfono externo en el conector TEL (c) de la máquina.

Memo

Además del cable de teléfono incluido, se necesita un cable de teléfono del mismo tipo.

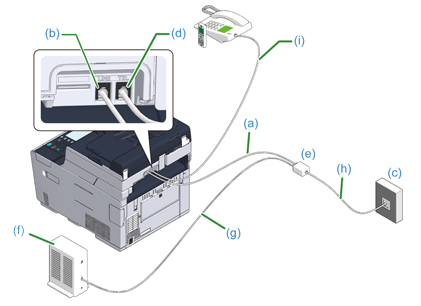

  1. Enchufe un extremo del cable telefónico incluido (a) en el conector de la LÍNEA (b) de la máquina y el otro extremo en un divisor de línea telefónica (e).

    Si utiliza un teléfono de tipo divisor de línea con módem ADSL incorporado, conecte el cable telefónico suministrado (a) que está conectado al módem ADSL (f) en el conector de la LÍNEA (b) de la máquina.

  2. Conecte el divisor de línea telefónica (e) al módem ADSL (f) mediante un cable telefónico (g), y luego conecte otro cable telefónico (h) en la línea pública (analógica) (c).

  3. Retire la cubierta del conector del teléfono.

  4. Enchufe el cable de teléfono (i) que está conectado a un teléfono externo en el conector TEL (d) de la máquina.

Memo

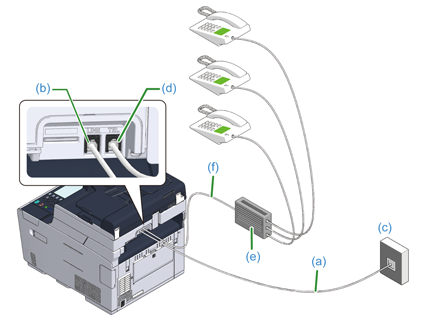

  1. Enchufe el cable de teléfono incluido (a) que está conectado con la línea pública (c) (analógico) en el conector de la LÍNEA (b) de la máquina.

  2. Enchufe el cable de teléfono (f) que está conectado a un dispositivo de control como PBX (e) en el conector TEL (d) de la máquina.

Memo

  • El teléfono casero es un interruptor sencillo para uso casero, que conecta múltiples teléfonos con una o dos líneas telefónicas, y le permite utilizar extensiones y telefonillos.

  • El teléfono de negocios es un interruptor sencillo, que admite tres o más líneas telefónicas, con las cuales muchos teléfonos se pueden compartir y permitir extensiones telefónicas y otros usos.

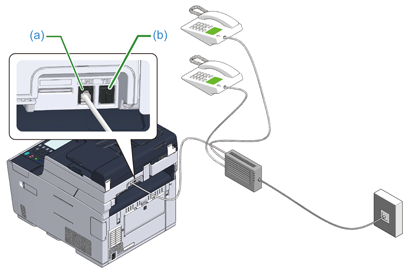

  1. Enchufe el cable de teléfono que está conectado a un dispositivo de control como PBX en el conector LÍNEA (a) de la máquina.

  2. Si se utiliza una línea de teléfono para el fax y el teléfono, conecte el cable de teléfono del teléfono externo en el conector TEL (b).

Memo

Si se conecta a una PBX (central telefónica privada), configure la línea PBX en [ON (ENCENDIDO)].

Configuración de fax

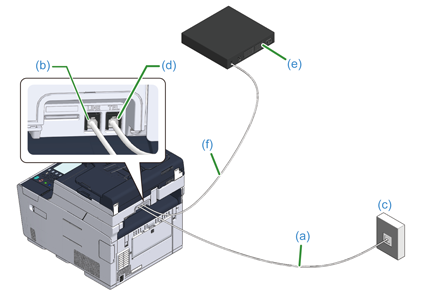

  1. Enchufe el cable de teléfono incluido (a) que está conectado con la línea pública (c) (analógico) en el conector de la LÍNEA (b) de la máquina

  2. Retire la cubierta del conector del teléfono.

  3. Enchufe el cable de teléfono (f) que está conectado al sintonizador CS o a la televisión digital (e) en el conector TEL (d) de la máquina.
