Desembalaje e instalación de la máquina

Esta sección describe cómo desembalar e instalar la máquina.

Puede provocar lesiones.

Levante esta máquina con ayuda de tres personas, dado que pesa aproximadamente 64 kg.

Nota

  • Use cuidado adicional al manipular el tambor de imagen (el cilindro verde), dado que es frágil.

  • No exponga el tambor de imagen a la luz solar directa o a una luz interior muy intensa (más de 1.500 lux aproximadamente). Incluso bajo iluminación de la habitación, no dejar el tambor de la imagen por 5 minutos o más.

  • El embalaje y la protección del material se requieren para transportar la máquina. No disponga de él, guárdelo para una aplicación futura.

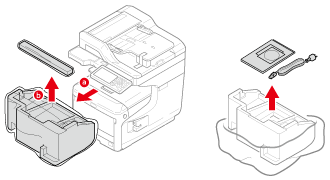

  1. Saque la máquina de la caja y retire los materiales de protección y la bolsa de plástico de la máquina.

    Un juego de accesorios se embala dentro de material amortiguador.

  2. Levante la máquina y colóquela en el lugar de instalación.

    Nota

    No abra la unidad del escáner hasta el paso 6.

  3. Extraiga los accesorios.

  4. Retire los materiales de amortiguación y las cintas de protección.

  5. Retire las cintas protectoras.

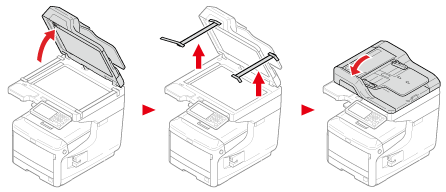

  6. Sujete el asa (A) y levante la unidad del escáner.

  7. Retire el paquete de desecante y la lámina de protección fijada a la parte transparente.

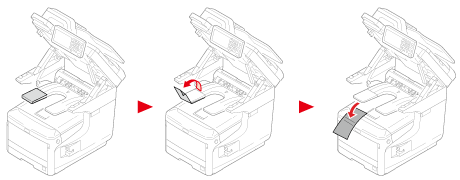

  8. Retire la hoja protectora.

  9. Inserte el dedo en el hueco (B) del lado derecho de la máquina y tire de la palanca de apertura de la cubierta frontal (1) para abrir la cubierta frontal (2) hacia adelante.

    Nota

    Abra la cubierta frontal con cuidado. Si la abre rápidamente, podría abrirse una bandeja multiuso.

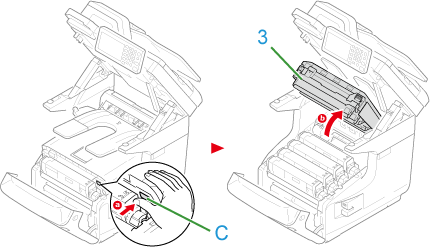

  10. Pulse el botón (C) y abra la bandeja de salida (3).

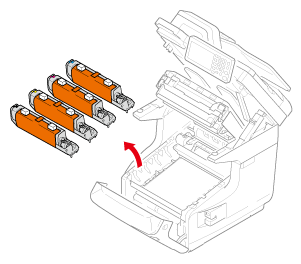

  11. Extraiga los cuatro tambores de imagen.

    Nota

    • No exponga el tambor de imagen a la luz durante cinco minutos o más.

    • No toque la superficie brillante verde ubicada en la parte inferior del tambor de la imagen.

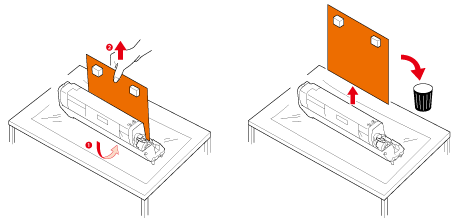

  12. Retire las hojas protectoras de los cuatro tambores de imagen.

    1. Coloque un tambor de imagen sobre un periódico.

      Despegue la cinta de la hoja protectora y ábrala.

    2. Tire de la hoja protectora en el sentido de la flecha.

    Nota

    No gire la palanca azul del cartucho de tóner.

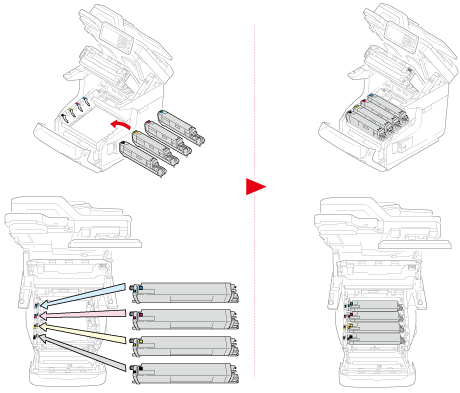

  13. Vuelva a colocar los cuatros tambores de imagen en la máquina.

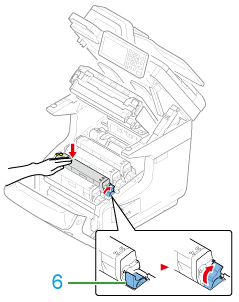

  14. Gire la palanca azul del cartucho de tóner hacia atrás hasta que la parte superior quede alineada con la marca .

    Gire las palancas de los 4 cartuchos de tóner.

  15. Cierre la bandeja de salida.

  16. Cierre la cubierta frontal.

    Nota

    • La cubierta frontal no se puede cerrar correctamente si no se cierra la bandeja de salida.

    • Si el mensaje de error que indica que la bandeja de salida o la cubierta frontal está abierta no desaparece de la pantalla del panel del operador, asegúrese de que esté bien cerrada.

  17. Sujete el asa (A) y cierre la unidad del escáner.
