Sustitución del tambor de la imagen

Esta sección describe cómo reconocer el periodo de sustitución de un tambor de imagen y cómo sustituirlo.

Cuando aparezca el mensaje "Tambor [COLOR] de imagen próximo a alcanzar su vida" en la pantalla, prepare un tambor de imagen de repuesto. Si sigue imprimiendo, se mostrará el mensaje "Vida Tambor [COLOR] de imagen" y se detendrá la impresión.

Cuando aparece el mensaje "Por favor, instale una nueva unidad de tambor de imagen." y se detiene la impresión, sustituya el tambor de imagen.

Al usar papel A4 (impresión a una sola cara), el ciclo de sustitución de un tambor de imagen es de aproximadamente 30 000 páginas. Esta estimación asume la condición de uso estándar (se imprimen tres páginas a la vez). La impresión de una sola página cada vez reduce la vida útil del tambor a la mitad aproximadamente.

En función de las condiciones de impresión, el número real de páginas impresas puede reducirse a la mitad con respecto a la cifra orientativa anterior.

Nota

  • El número real de páginas que puede imprimir con el tambor de imagen depende del modo en que utilice la máquina. Puede ser menos de la mitad de la valoración anterior en dependencia de las condiciones de impresión.

  • La calidad de la impresión puede deteriorarse 1 año después del desempaque del tambor de imagen. Sustituya el tambor de imagen por uno nuevo.

  • Si bien puede abrir y cerrar la cubierta frontal para aumentar la vida útil de un tambor de imagen, se recomienda sustituirlo en cuanto aparezca el mensaje "Instale el nuevo tambor de imagen".

  • Cuando [Device Setting (Configuración del dispositivo)] > [Admin Setup (Config. admin.)] > [Manage Unit (Administración)] > [System Setup (Configuración de sistema)] > [Near Life Status (Estado próximo al final de la vida útil)] se configure como [Disable (Desactivar)], no aparece el mensaje "[COLOR] Tambor de imagen próximo a finalizar su vida útil".

Esta sección describe cómo sustituir el tambor de imagen cuando desea continuar usando el cartucho del tóner.

Nota

  • Si utiliza un tambor de imagen nuevo con los cartuchos de tóner que ya están en uso, el indicador de cantidad restante de los cartuchos de tóner no se mostrará correctamente. Los mensajes "Tambor [COLOR] de imagen próximo a alcanzar su vida" o "Vida de tambor [COLOR] de imagen" también pueden mostrarse poco después de la sustitución.

  • Use cuidado adicional al manipular el tambor de imagen (el cilindro verde), dado que es frágil.

  • No exponga el tambor de imagen a la luz solar directa o a una luz interior muy intensa (más de 1.500 lux aproximadamente). Incluso bajo iluminación de la habitación, no dejar el tambor de la imagen por 5 minutos o más.

  • Use consumibles genuinos de OKI para asegurar un desempeño óptimo de los productos.

  • Se incurre en cargos por los servicios por los problemas causados por la aplicación de materiales consumibles que no sean OKI genuinos, independientemente de la garantía o del contrato de mantenimiento. (Aunque la aplicación de materiales consumibles no genuinos no siempre dé lugar a problemas, tenga extremo cuidado adicional al usarlos.)

Memo

Puede cambiar la configuración para mostrar el mensaje "Vida útil del tambor de imagen de [COLOR (COLOR)]". Realice la configuración desde [Device Setting (Configuración del dispositivo)] > [Admin Setup (Configuración del administrador)] > [User Install (Instalación del usuario)] > [Drum Near Life Timing (Tiempo de vida útil del tambor)]. Los valores disponibles van de 500 a 5 000 (en incrementos de 500).

  1. Prepare un tambor de imagen nuevo.

  2. Sujete el asa (A) y levante la unidad del escáner.

  3. Inserte el dedo en el hueco (B) del lado derecho de la máquina y tire de la palanca de apertura de la cubierta frontal (1) para abrir la cubierta frontal (2) hacia adelante.

  4. Pulse el botón (C) y abra la bandeja de salida (3).

  5. Identifique el tambor de imagen que ha alcanzado el final de su vida útil por el color de su etiqueta.

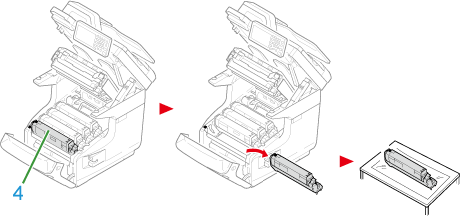

  6. Retire el tambor de imagen (4) de la máquina y colóquelo sobre una superficie plana.

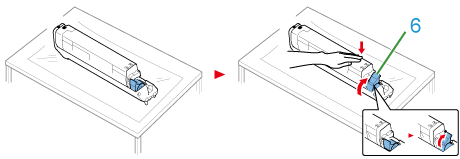

  7. Gire la palanca azul (6) del cartucho de tóner hacia usted hasta que la parte superior quede alineada con la marca mientras presiona el cartucho de tóner.

  8. Levante el cartucho de tóner (5) desde el lado derecho y extráigalo del tambor de imagen.

  9. Abra un nuevo tambor de imagen y colóquelo en una superficie plana.

  10. Quite las hojas desecantes y protectoras.

  11. Retire la cubierta del tóner.

  12. Inserte el cartucho de tóner (5) extraído en el paso 8 alineando su lado izquierdo (7) con el saliente (8) del tambor de imagen, de forma que las etiquetas de color del cartucho de tóner y la etiqueta del tambor de imagen concuerden. A continuación, introduzca suavemente el lado derecho hasta que encaje.

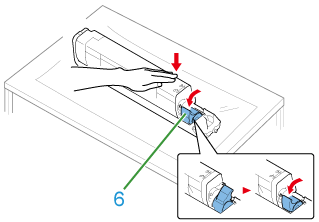

  13. Gire la palanca azul (6) del cartucho de tóner hacia atrás hasta que la parte superior quede alineada con la marca mientras presiona el cartucho de tóner.

  14. Compruebe el color del nuevo tambor de imagen y coloque el tambor en la máquina.

  15. Cierre la bandeja de salida (3) presionando con firmeza en ambos lados de la bandeja de salida (3).

  16. Cierre la cubierta frontal (2).

    Nota

    La cubierta frontal no se puede cerrar si no se cierra con seguridad la bandeja de salida.

  17. Sujete el asa (A) y cierre la unidad del escáner.

  18. Por favor, recicle los tambores de imagen.

    Memo

    Para desechar un tambor de imagen, introdúzcalo en una bolsa de plástico o contenedor similar y deséchelo conforme a la normativa municipal de residuos.
