Vervangen van de afbeeldingsdrum en de tonercartridge op hetzelfde moment

Dit deel beschrijft hoe de afbeelding trommel en toner patroon te vervangen met nieuwe op hetzelfde moment.

Opmerking

  • Wees extra voorzichtig wanneer u de afbeelding trommel (de groene cilinder) hanteert, omdat het breekbaar is.

  • Stel de afbeelding trommel niet bloot aan direct zonlicht of sterk licht (ongeveer 1500 lux of meer). Laat de afbeelding trommel niet achter voor 5 minuten of meer zelfs onder kamer verlichting.

  • Gebruik originele OKI verbruiksmiddelen om een optimale werking van de producten te verzekeren.

  • Kosten voor diensten voor problemen veroorzaakt door het gebruik van verbruiksmiddelen anders dan originele OKI verbruiksmiddelen zijn opgelopen, ongeacht de garantie of in het onderhoud contract. (Alhoewel gebruik van niet-originele verbruiksmiddelen niet altijd resulteert in problemen, wees extra voorzichtig bij het gebruik hiervan.)

  1. Leg een nieuwe afbeeldingsdrum en tonercartridge klaar om als vervanging te dienen.

  2. Steek uw vinger in de uitsparing aan de rechterkant van de machine en trek de hendel (1) van de voorklep open om de voorklep (2) naar voren te openen.

  3. Druk op de knop voor het openen (3) en open de uitvoerlade (4).

    Brandwonden kunnen het gevolg zijn.

    De fuser is zeer heet. Raak dit gedeelte van de printer niet aan.

  4. Bepaal aan de hand van de kleur van het etiket welke image drum opgebruikt is.

  5. Verwijder de image drum (5) uit het apparaat en plaats het op een vlak oppervlak.

    Brandwonden kunnen het gevolg zijn.

    Gooi een gebruikte tonercartridge of image drum in het vuur. Ze kunnen ontploffen, en de toner binnenin kan wegstuiven en brandwonden veroorzaken.

    Opmerking

    • Wees extra voorzichtig wanneer u de afbeelding trommel (de groene cilinder) hanteert, omdat het breekbaar is.

    Memo

    • Image drums zijn niet vergrendeld in de printer. Deze kunnen eenvoudig uit het apparaat genomen worden.

  6. Maak een nieuwe afbeeldingsdrum open en plaats het op een vlak oppervlak.

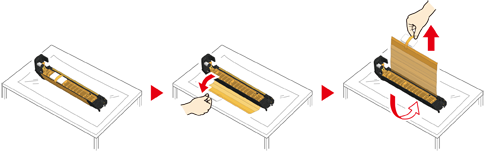

  7. Verwijder het beschermfolie en het droogmiddelpak.

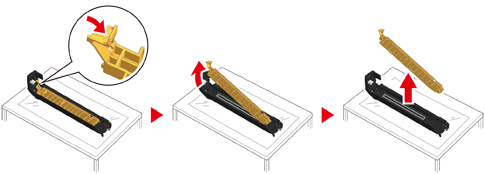

  8. Verwijder het deksel van de toner.

  9. Pak de tonercartridge uit en schudt deze een paar maal verticaal en horizontaal.

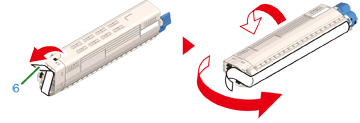

  10. Verwijder de tape (6) van de tonercartridge.

  11. Plaats de nieuwe tonercartridge (7) terug door ervoor te zorgen dat de uitsparing (8) aan de linkerkant precies op het uitsteeksel (9) van de image drum valt zodat beide labels van resp. de tonercartridge en de image drum één lijn vormen. Breng vervolgens de rechterkant voorzichtig op zijn plaats.

  12. Draai de vergrendelingshendel (blauw) (10) van de tonercartridge naar achteren tot de bovenste uitlijning op de markering terwijl u op de tonercartridge drukt om de tonercartridge aan de image drum te bevestigen.

    U hoort een klik wanneer deze correct vergrendeld in de machine zit.

  13. Controleer de labelkleur van de nieuwe afbeeldingsdrum en plaats de drum in het apparaat.

    Opmerking

    • Wees extra voorzichtig wanneer u de afbeelding trommel (de groene cilinder) hanteert, omdat het breekbaar is.

  14. Sluit de uitvoerlade (4) door stevig op het midden van de uitvoerlade (4) te drukken.

  15. Sluit de voorklep (2).

    Opmerking

    • De voorklep kan niet goed worden gesloten als de uitvoerlade niet gesloten is.

  16. Gelieve afbeeldingsdrums en tonerpatronen te recycleren.

    Memo

    • Als u een afbeeldingsdrum moet weggooien, doet u deze in een plastic zak of een soortgelijke verpakking en gooit u deze weg in overeenstemming met de regelgeving of richtlijnen van uw woonplaats.
