Als u meer papier wilt plaatsen, installeer dan extra lade-eenheden. U moet de printerdriver instellen na installeren.
Er kunnen maximaal 4 papierlades worden geïnstalleerd. Bij het installeren van drie of meer extra papierlades, bevestigt u de optionele wielbasis die wordt gebruikt om kantelen te voorkomen en trekt u de kantelbeveiliging uit.
Opmerking
-
De verpakkingsdoos en het verpakkingsmateriaal zijn nodig voor het transport van de extra papierlades. Doe deze niet weg en bewaar deze spullen om later te gebruiken.
|
Modelnummer: N35310A |
|---|
|
|
Letsel kan het gevolg zijn. |
|
|---|---|---|
|
Til dit apparaat op met 2 personen omdat het ongeveer 40 kg weegt. |
||
Hieronder volgt een voorbeeld van de installatie van drie extra papierlades.
-
Zet de machine uit, en haal dan de stroomkabel en alle kabels los.
Opmerking
-
Zorg ervoor de machine uit te schakelen en alle kabels uit het stopcontact te halen voordat u de extra lade installeert. Als u een aanvullende lade installeert en de machine is ingeschakeld, kan dit ertoe leiden dat de machine en de extra lade niet goed werken.
-
Als u de printer monteert met een aangesloten netsnoer, kunt u struikelen over de kabel en letsel oplopen.
-
-
Plaats de extra papierlade op de basis, zodat de achterkant van de extra papierlade op één lijn ligt met het uitsteeksel (1) aan de achterkant van de wielbasis.
-
Verbind de extra lade-eenheid met de zwenkwielbasis.
-
Zorg ervoor dat de de achterkant van de onderste laag van de extra lade overeenkomt met het uitsteeksel aan de achterkant van de extra lade die moet worden geplaatst en stapel ze voorzichtig op elkaar.
-
Sluit de extra lade-eenheden aan.
-

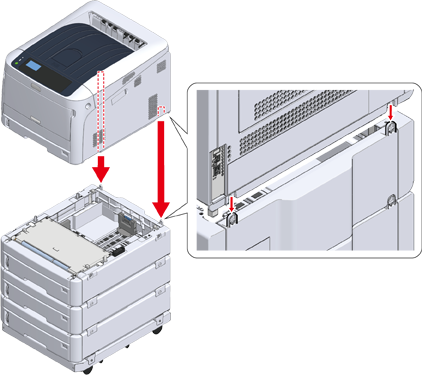

Plaats de printerunit voorzichtig op de bovenkant, zodat de achterkant van de extra papierlade op één lijn ligt met de achterkant van de printerunit.
-
Monteer de extra papierlade op de printer.
-

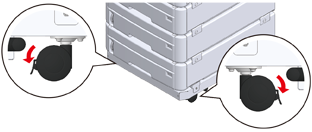

Blokkeer de wielen.
-
Als er drie of meer extra papierlades zijn bevestigd, trekt u de kantelbeveiliging uit de printer voordat u de machine gebruikt.
Er kunnen maximaal vier extra papierlades worden geïnstalleerd.

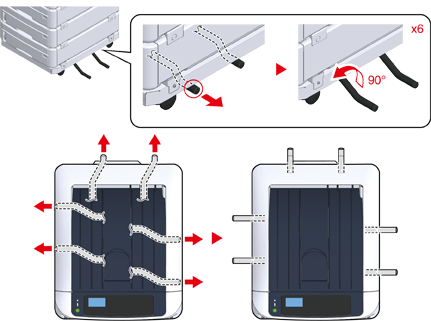

Hoe de kantelbeveiliging te gebruiken
Aan de linker- en rechterkant van de wielbasis bevinden zich twee kantelbeveiligingen en ook aan de achterkant vindt u twee kantelbeveiligingen. Trek ze recht naar buiten en draai ze vervolgens 90° tegen de wijzers van de klok in tot ze klikken.
Letsel kan het gevolg zijn.
Wanneer het aantal extra papierlades drie of meer is, trekt u de kantelbeveiliging volledig uit. Als deze kantelbeveiliging niet wordt gebruikt, kan de printer kantelen en letsel veroorzaken.
Opmerking
-
Bij het uitvoeren van handelingen zoals het transporteren van deze machine, het vervangen van verbruiks- en onderhoudsmaterialen of het plaatsen van papier in de lade, dient u de volgende voorzorgsmaatregelen in acht te nemen om te voorkomen dat de machine kantelt.
-
Druk niet op de uitvoerlade als de uitvoerlade van de machine geopend is.
-
Druk niet op de papierlade terwijl deze eruit wordt getrokken.
-
Duw de machine niet van achteren terwijl de papierlade eruit wordt getrokken.
-
-
-
Stop de stroom kabel en de onaangesloten kabels in de aansluiting.
-
Druk gedurende een seconde op de hoofdschakelaar.
Wanneer de machine aangezet is, is de vermogen schakelaar LED verlicht.
-
Druk enkele malen op de scrolknop
op het bedieningspaneel om [Configuratie (Configuratie)] te selecteren en druk op «ENTER (ENTER)». -
Controleer of [Tray Count (Cassette telling)] is geselecteerd en druk op «ENTER (ENTER)».
-
Controleer of de extra geïnstalleerde papierlades op het bedieningspaneel worden weergegeven.
-
Wanneer u klaar bent met het controleren van de details van het display, drukt u op «BACK (TERUG)».
-
Voer de instellingen in voor de optionele apparatuur op het printerstuurprogramma.
Ga verder naar "Bij het toevoegen van opties".
