Uitpakken en installeren van de Machine

Dit deel beschrijft hoe u de machine uitpakt en installeert.

Letsel kan het gevolg zijn.

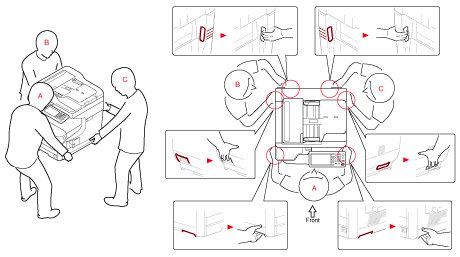

Til deze machine met 3 personen, omdat het ongeveer 64 kg weegt.

Opmerking

  • Wees extra voorzichtig wanneer u de afbeeldingsdrum (de groene cilinder) hanteert, omdat deze breekbaar is.

  • Stel de afbeelding trommel niet bloot aan direct zonlicht of sterk licht (ongeveer 1500 lux of meer). Zelfs onder binnenverlichting, verlaat de afbeelding trommel niet voor langer dan 5 minuten.

  • Verpakking en opvulmateriaal is vereist voor het transport van de machine. Ontdoe u er niet van en houd het voor toekomstig gebruik bij.

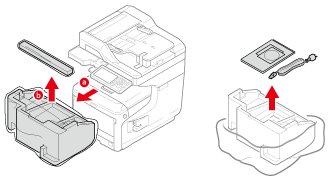

  1. Verwijder de machine uit de doos, en verwijder dan het afdekmateriaal en de plastic zak van de machine.

    Een aantal van de onderdelen is binnen dat dempende materiaal ingepakt.

  2. Til uw machine op en plaats de machine daar waar deze moet worden geïnstalleerd.

    Opmerking

    Open de scanner-eenheid niet tot stap 6.

  3. Haal de accessoires eruit.

  4. Verwijder de buffermaterialen en beschermende tape.

  5. Verwijder de beschermende tape.

  6. Houd de hendel (A) vast om de scanner-eenheid te openen.

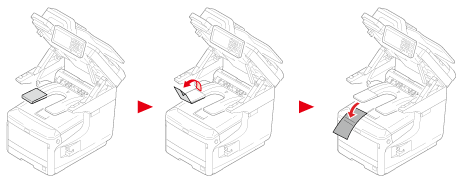

  7. Verwijder de zakjes droogmiddel en het beschermende vel dat aan het transparante onderdeel vastzit.

  8. Verwijder het beschermende vel.

  9. Steek uw vinger in de uitsparing (B) aan de rechterzijde van het apparaat en trek aan de hendel van de voorklep (1) om de voorklep (2) naar voren toe te openen.

    Opmerking

    Open voorzichtig de voorklep. Als u deze snel opent, gaat de MP-lade mogelijk open.

  10. Druk op de knop ( C ) en open de Uitvoerlade (3).

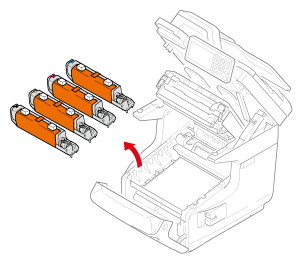

  11. Haal alle afbeeldingsdrums eruit.

    Opmerking

    • Stel de afbeelding trommel niet langer dan 5 minuten of meer bloot.

    • Raak het groene glimmende oppervlak onderaan de afbeelding trommel niet aan.

  12. Verwijder de beschermende vellen van de vier afbeeldingsdrums.

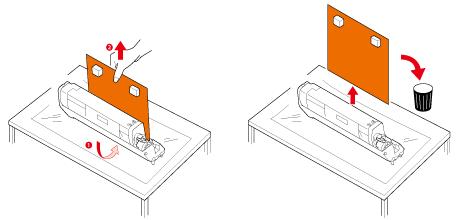

    1. Plaats een afbeeldingsdrum op een krant.

      Verwijder de tape van de beschermingsfolie en open het.

    2. Verwijder de beschermingsfolie in de richting van de pijl.

    Opmerking

    Draai de blauwe hendel van de tonercartridge niet.

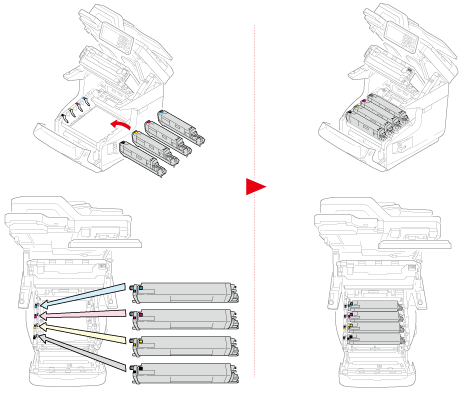

  13. Plaats alle vier afbeeldingsdrums terug in de machine.

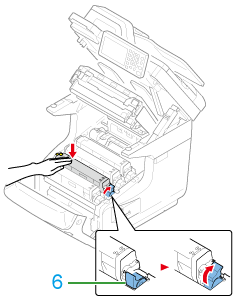

  14. Draai de blauwe hendel van het tonercartridge naar achteren, totdat de bovenkant één rechte lijn vormt met het teken.

    Draai de hendels van alle voer tonercartridges.

  15. Sluit de invoerlade.

  16. Sluit de voorklep.

    Opmerking

    • De voorklep kan niet goed worden gesloten als de uitvoerlade niet goed gesloten is.

    • Als de foutmelding dat de uitvoerlade- of het voorpaneel open is niet van het bedieningspaneel verdwijnt, controleer dan of deze goed gesloten zijn.

  17. Houd de hendel vast (A) om de scanner-eenheid te sluiten.
