Installazione dei materiali di consumo

  1. Inserire il dito nella fessura sul lato destro della stampante e tirare la leva di apertura del coperchio frontale (1) per aprire il coperchio frontale (2).

    Nota

    • Aprire con cautela il coperchio frontale. Con un’apertura rapida potrebbe aprirsi il vassoio MU.

  2. Premere il pulsante di apertura (3) e aprire il cassetto di uscita (4).

  3. Preparare un superficie piana coperta di fogli di giornale ecc. per rimuovere i fogli protettivi dai tamburi impostati nella stampante.

  4. Installare il tamburo “K: Nero” impostato avanti con la cartuccia di toner attaccata e metterlo sulla superficie preparata al punto 3.

    Promemoria

    • I tamburi non sono bloccati sulla stampante. Può essere rimosso sollevandolo.

    Nota

    • Le cartucce di toner iniziale sono spedite con i tamburi attaccati. Non rimuovere le cartucce di toner iniziali dai tamburi.

  5. Rimuovere la pellicola protettiva (5) dai tamburi.

    1. Rimuovere il nastro adesivo (6) dal foglio protettivo (5) e aprirlo.

    2. Trascinare la pellicola protettiva (5) nella direzione della freccia. Non ruotare la leva di bloccaggio della cartuccia di toner (7) (blu).

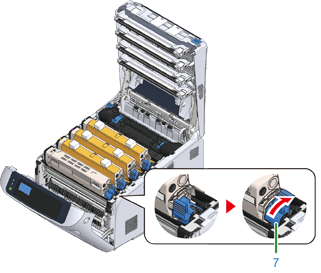

  6. Mettere il tamburo con la pellicola protettiva rimossa nella stampante e ruotare la leva di bloccaggio della cartuccia di toner (7) (blu) nella direzione della freccia per allinearla con .

    Sentirai un clic quando sarà bloccato in posizione.

    Nota

    • Chiudere il coperchio senza ruotare la leva di bloccaggio della cartuccia di toner (blu) potrebbe causare un malfunzionamento. Assicurarsi di ruotare la leva di bloccaggio della cartuccia di toner fino a che non si allinea con l’estremità più lontana.

  7. Ripeti dal punto 4 al punto 6 di estrarre tutti i tamburi e di rimuovere tutti i fogli protettivi in questo ordine “Y: Giallo”, “M: Magenta”, e “C: Ciano”. Riponile nella stampante, poi ruota la leva di bloccaggio cartuccia toner.

  8. Chiudi il cassetto d’uscita (4) e spingi il centro del coperchio con decisione.

  9. Chiudere il coperchio frontale (2).

    Nota

    • Il coperchio anteriore non può essere chiuso se non è già stato chiuso il cassetto di uscita.

    • Se il messaggio di errore che segnala che il coperchio superiore o frontale è aperto non scompare dal display del pannello dell’operatore, verificare che tali coperchi siano chiusi correttamente.
