Preparare un gruppo cinghia sostitutivo non appena sul display dell’apparecchio viene visualizzato il messaggio "Cinghia quasi esaurita". È possibile stampare circa 2.000 pagine prima della comparsa del messaggio successivo.
Sostituire il gruppo cinghia quando si visualizzerà il messaggio "Cambia il gruppo della cinghia".
La durata prevista del gruppo cinghia è di circa 80.000 pagine per la stampa A4 su lato singolo (tre pagine per processo).
Nota
-
Il numero effettivo di pagine stampabili con il gruppo cinghia dipende dalla modalità di utilizzo.
-
"Installare una nuova unità cinghia" può essere visualizzato senza che venga visualizzato "Unità cinghia quasi esaurita". Sostituire anche la cinghia, in questo caso.
-
Quando è visualizzato "Sostituire unità cinghia" e la stampa è interrotta sostituire velocemente con una nuova unità fusore. Sebbene la stampa è ripresa aprendo e chiudendo il coperchio anteriore, questo può causare un malfunzionamento o causare il deterioramento della qualità di stampa. Inoltre, dopo che è trascorso un periodo fisso di tempo, la stampa non è più possibile anche aprendo e chiudendo il coperchio anteriore. (Il tempo fisso per la stampa è possibile differisca a seconda dello stato operativo.)
-
Quando [Admin Setup (Amministrazione)] > [Panel Setup (Configurazione pannello)] > [Near Life Status (Stato termine durata)] è impostato su [Disable (No)], non apparirà il messaggio [Belt Unit Near Life (Stato termine durata cinghia)].
-
È necessario essere estremamente cauti quando si maneggia il tamburo di stampa (il cilindro verde), perché è fragile.
-
Non esporre il tamburo fotosensibile alla luce diretta del sole o a luci artificiali particolarmente luminose (superiori a 1.500 lux). Non esporre il tamburo fotosensibile nemmeno alle normali luci artificiali per un tempo superiore a 5 minuti.
Promemoria
-
È possibile modificare l’impostazione per la visualizzazione del messaggio “Unità cinghia quasi esaurita”. Impostare da [Admin Setup (Amministrazione)] > [Others Setup (Altre configurazioni)] > [Near Life Setup (Configurazione esaurimento)] > [Belt Near Life Timing (Tempi durata utile cinghia)]. I valori disponibili sono compresi tra 500 e 5.000 (in incrementi di 500).
-
Preparare un nuovo gruppo cinghia di sostituzione.
-
Inserire il dito nella fessura sul lato destro dell’apparecchio e tirare la leva di apertura del coperchio frontale (1) per aprire il coperchio frontale (2).
-
Premere il pulsante di apertura (3) e aprire il cassetto di uscita (4).
L'azione potrebbe comportare ustioni.
L’unità fusore è particolarmente calda. Evitare di toccarla.
-
Rimuovere i quattro tamburi fotosensibili dalla periferica e appoggiarli su una superficie piana.
Nota
-
È necessario essere estremamente cauti quando si maneggia il tamburo di stampa (il cilindro verde), perché è fragile.
-
-
Coprire i tamburi fotosensibili rimossi con della carta in modo che non siano esposti alla luce.
-
Ruotare le manopole blu (5) su ogni lato del gruppo cinghia nella direzione della freccia per sbloccarli.
-
Rimuovere il gruppo cinghia afferrando la maniglia blu (6).
-

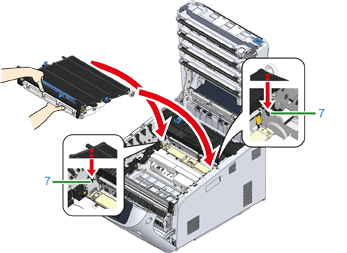

Tenere il manico blu di una nuova unità cinghia, supporta la base dell’unità cinghia e inserisci l’asse della cinghia nel solco (7) nella stampante.
-
Tieni le leve di bloccaggio della cinghia e imposta la cinghia per la macchina.
-
Ruotare le manopole blu (5) su ogni lato del gruppo cinghia nella direzione della freccia per bloccare la cinghia.
Nota
-
Non dimenticare di ruotare le manopole e bloccare la cinghia. Se non ruoti le manopole per bloccare la cinghia, il tamburo non può essere attaccato correttamente.
-
-
Reinserire tutti e quattro i tamburi fotosensibili nella periferica.
Nota
-
È necessario essere estremamente cauti quando si maneggia il tamburo di stampa (il cilindro verde), perché è fragile.
-
-
Chiudi il cassetto d’uscita (4) e spingi il centro del cassetto di uscita con decisione.
-
Chiudere il coperchio frontale (2).
Nota
-
Il coperchio anteriore non può essere chiuso se non è già stato chiuso il cassetto di uscita in sicurezza.
-
-
Riciclare il gruppo cinghia.
Promemoria
-
Per smaltire un gruppo cinghia, chiuderlo in un sacchetto di plastica o in un contenitore simile e smaltirlo in base alle ordinanze comunali.
-
