Sostituzione del solo tamburo di stampa

Questa sezione descrive come sostituire il tamburo di stampa quando si desidera continuare a utilizzare la cartuccia di toner.

Nota

  • Se si utilizza un nuovo tamburo fotosensibile con le cartucce di toner attualmente in uso, l’indicatore della quantità di toner rimanente non viene visualizzato correttamente. I messaggi "Vita utile del tamburo fotosensibile [COLORE]" o "Durata del tamburo fotosensibile [COLORE]" si potrebbero visualizzare subito dopo la sostituzione.

  • È necessario essere estremamente cauti quando si maneggia il tamburo di stampa (il cilindro verde), perché è fragile.

  • Non esporre il tamburo di stampa alla luce diretta del sole o a luci artificiali particolarmente luminose (superiori o pari a circa 1500 lux). Anche in condizioni di luce artificiale, non lasciare esposto il tamburo di stampa per 5 minuti o un tempo superiore.

  • Utilizzare materiali di consumo originali OKI per garantire la prestazione ottimale dei prodotti.

  • Le spese per servizi di problemi causati dall'utilizzo di materiali di consumo diversi da quelli forniti da OKI sono sostenuti, a prescindere dalla garanzia o dal contratto di manutenzione. (Anche se l'uso di materiali di consumo non originali non comporta sempre dei problemi, essere sempre cauti al momento dell'uso.)

Promemoria

  • È possibile modificare l’impostazione per la visualizzazione del messaggio “Tamburo di stampa [COLOR] quasi esaurito”. Impostare da [Admin Setup (Amministrazione)] > [Others Setup (Altre configurazioni)] > [Near Life Setup (Configurazione esaurimento)] > [Drum Near Life Timing (Tempi durata utile tamburo)]. I valori disponibili sono compresi tra 500 e 5.000 (in incrementi di 500).

  1. Preparare un nuovo tamburo fotosensibile.

  2. Inserire il dito nella fessura sul lato destro dell’apparecchio e tirare la leva di apertura del coperchio frontale (1) per aprire il coperchio frontale (2).

  3. Premere il pulsante di apertura (3) e aprire il cassetto di uscita (4).

    L'azione potrebbe comportare ustioni.

    L’unità fusore è particolarmente calda. Evitare di toccarla.

  4. Identificare il taburo da sostituire con il colore della sua etichetta.

  5. Rimuovi il tamburo (5) dalla macchina e appoggiare il tamburo su una superficie piana.

    Nota

    • È necessario essere estremamente cauti quando si maneggia il tamburo di stampa (il cilindro verde), perché è fragile.

    Promemoria

    • I tamburi non sono bloccati sulla stampante. Possono essere rimossi solo sollevandoli.

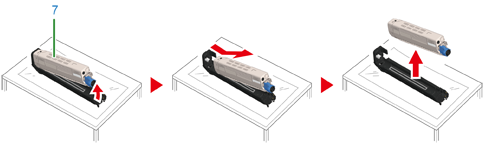

  6. Ruotare la leva di bloccagglio cartuccia toner (blu) (6) della cartuccia toner verso di te fino a che non si allinea sopra al segno mentre premi la cartuccia toner.

  7. Sollevare la cartuccia di toner (7) dal lato destro e rimuoverla dal tamburo fotosensibile.

  8. Rimuovere dalla confezione un nuovo tamburo fotosensibile e porlo su una superficie piana.

  9. Rimuovere il foglio di protezione e il pacchetto di essiccante.

  10. Rimuovere il coperchio del toner.

  11. Inserire la cartuccia di toner (7) rimossa al punto 7 allineando il rientro sul lato sinistro (8) con la sporgenza (9) sul tamburo fotosensibile in modo che l’etichetta del colore sulla cartuccia di toner e sul tamburo siano allineate. Fissare quindi il lato destro in posizione.

  12. Ruotare la leva di bloccagglio cartuccia toner (blu) (6) della cartuccia toner verso di te fino a che non si allinea sopra al segno per staccare la cartuccia toner dal tamburo.

    Sentirai un clic quando sarà bloccato in posizione.

  13. Controllare il colore dell'etichetta del nuovo tamburo fotosensibile e inserire il tamburo nel dispositivo.

    Nota

    • È necessario essere estremamente cauti quando si maneggia il tamburo di stampa (il cilindro verde), perché è fragile.

  14. Chiudi il cassetto d’uscita (4) e spingi il centro del cassetto di uscita (4) con decisione.

  15. Chiudere il coperchio frontale (2).

    Nota

    • Il coperchio anteriore non può essere chiuso se non è già stato chiuso il cassetto di uscita in sicurezza.

  16. Cortesemente, riciclare i tamburi fotosensibili.

    Promemoria

    • Per smaltire un tamburo fotosensibile, chiuderlo in un sacchetto di plastica o in un contenitore simile e smaltirlo in base alle ordinanze comunali.
