Se il codice di errore è "409"

  1. Chiudi il cassetto di uscita posteriore.

  2. Tieni l’impugnatura (B) per aprire l’unità scanner (c) completamente.

  3. Premi il pulsante (A) e aprire il cassetto di uscita (d) completamente.

    L'azione potrebbe comportare ustioni.

    L’unità fusore è particolarmente calda. Evitare di toccarla.

  4. Rimuovi i tamburi dalla macchina e appoggiare i tamburi su una superficie piana.

    Nota

    Durante la rimozione dei consumabili, stai attento a non colpirli con la testina LED.

  5. Coprire i tamburi fotosensibili rimossi con della carta in modo che non siano esposti alla luce.

  6. Rimuovere la carta inceppata tirandone delicatamente il bordo.

  7. Se c’è un inceppamento carta nell’unità fusore, premi la leva di rilascio della carta inceppata (e) sull’unità fusore e delicatamente estrai la carta inceppata verso di te.

  8. Inclina le leve di bloccaggio (f) su entrambi i lati dell’unità fusore verso di te.

  9. Afferrare l’impugnatura dell’unità fusore ed estrarre l’unità dalla macchina.

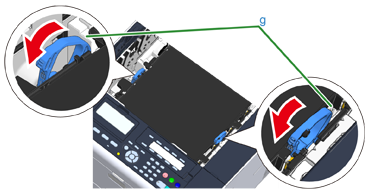

  10. Ruota le leve di bloccaggio (g) su entrambi i lati della cinghia verso di te e rimuovi la cinghia tenendo le leve di bloccaggio.

  11. Rimuovere la carta inceppata tirandone delicatamente il bordo.

  12. Tieni le leve di bloccaggi della cinghia e posiziona la cinghia nella macchina.

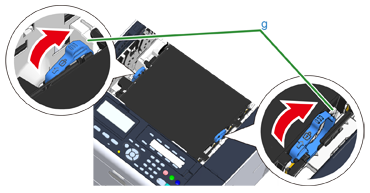

  13. Ruota le leve di bloccaggio (g) su entrambi i lati della cinghia in avanti.

  14. Afferrare l’impugnatura dell’unità fusore e inserire l’unità nel dispositivo.

  15. Inclina le leve di bloccaggio (f) su entrambi i lati dell’unità fusore.

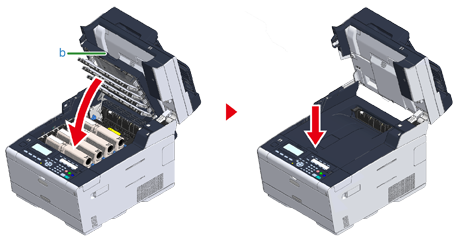

  16. Reinserire i quattro tamburi fotosensibili nella macchina.

  17. Chiudi il cassetto d’uscita (b) e spingi il centro el cassetto di uscita per la conferma.

  18. Tieni l’impugnatura (B) per chiudere l’unità scanner (c) .

    Nota

    Non chiudere il coperchio dello scanner con forza. Può causare la caduta del rullo di alimentazione ADF e intralciare il caricamento dei documenti.

    Se il rullo di alimentazione del documento di ADF è caduto, apri e chiudi il coperchio ADF.
