Questa sezione descrive come sostituire il tamburo di stampa e la cartuccia del toner con delle nuove allo stesso tempo.
Nota
-
È necessario essere estremamente cauti quando si maneggia il tamburo di stampa (il cilindro verde), perché è fragile.
-
Non esporre il tamburo di stampa alla luce diretta del sole o a luci artificiali particolarmente luminose (superiori o pari a circa 1500 lux). Non lasciare esposto il tamburo di stampa per 5 minuti o più anche sotto la luce della stanza.
-
Preparare un nuovo tamburo fotosensibile e una cartuccia di toner.
-
Tenere l’impugnatura (B) per aprire l’unità scanner completamente (a).
-
Premi il pulsante (A) e aprire il vassoio di uscita (b) completamente.
L'azione potrebbe comportare ustioni.
L’unità fusore è particolarmente calda. Evitare di toccarla.
-
Identificare la cartuccia di toner vuota in base al colore dell’etichetta.
-
Rimuovi il tamburo (c) dalla macchina e lo posizionano su una superficie piana.
Nota
Durante la rimozione dei consumabili, stai attento a non colpirli con la testina LED.
L'azione potrebbe comportare ustioni.
Non gettare mai un tamburo o una cartuccia toner usati nel fuoco. La cartuccia potrebbe esplodere e il toner contenuto potrebbe disperdersi nell’aria causando ustioni.
-
Rimuovere dalla confezione un nuovo tamburo fotosensibile e porlo su una superficie piana.
-
Rimuovi il pacco essiccante.
-
Rimuovere il coperchio del toner
-
Preparare una nuova cartuccia del toner.
-
Agitare la cartuccia del toner un paio di volte verticalmente e orizzontalmente.
-
Rimuovere il nastro (d) dalla cartuccia di toner.
-

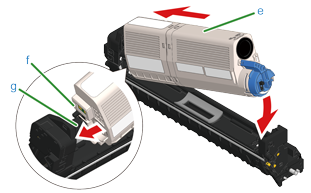

Inserire una nuova cartuccia di toner (d) allineando il rientro sul lato sinistro (f) con la sporgenza (g) sul tamburo fotosensibile in modo che l’etichetta del colore sulla cartuccia di toner e sul tamburo siano allineate. Fissare quindi il lato destro in posizione.
Promemoria
Per il metodo di installazione consultare “Sostituzione della cartuccia del toner”.
-
Mantieni la punta della leva blu (h) della cartuccia toner e ruotala verso di te fino a che la punta si allinea al dado della cartuccia.
Nota
Se chiudi il vassoio di uscita senza ruotare la leva blu durante l’installazione della cartuccia toner nel tamburo, ciò potrebbe causare un malfunzionamento. Assicurati di ruotare la leva blu fino a che la sua parte superiore si allinea al nasello nel retro della cartuccia toner.
-
Controllare il colore dell'etichetta del nuovo tamburo fotosensibile e inserire il tamburo nel dispositivo.
-

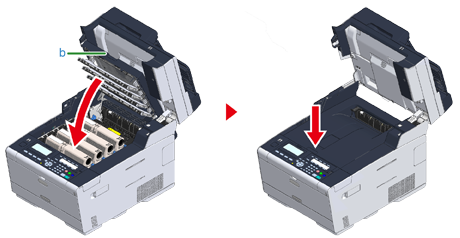

Chiudi il cassetto d’uscita (b) e spingi il centro el cassetto di uscita per la conferma.
-
Tenere l’impugnatura (B) per chiudere l’unità scanner (a) .
Nota
Non chiudere il coperchio dello scanner con forza. Può causare la caduta del rullo di alimentazione ADF e intralciare il caricamento dei documenti.
Se il rullo di alimentazione del documento di ADF è caduto, apri e chiudi il coperchio ADF.
-
Riciclare il tamburo fotosensibile e le cartucce di toner.
Promemoria
Per smaltire un tamburo fotosensibile, chiuderlo in un sacchetto di plastica o in un contenitore simile e smaltirlo in base alle ordinanze comunali.
