Nomi e Funzioni

1

Display

Visualizza le istruzioni operative e lo stato della macchina.

2

Pulsante funzione

Mostra la schermata principale di ogni funzione. Il pulsante selezionato si accende di blu.

Pulsante <FAX/Hook>

Consente di visualizzare la finestra delle funzioni fax. Premere questo pulsante mentre la schermata funzione fax è visualizzata si avvia sul funzionamento comporsizione hook.

Pulsante <STAMPA>

Consente di visualizzare la finestra delle funzioni di stampa.

Pulsante <SCAN>

Consente di visualizzare la finestra delle funzioni di scansione.

Pulsante <COPIA>

Consente di visualizzare la finestra delle funzioni di copia.

3

STATO

Visualizza la schermata del menù di status. Lampeggia o si illumina in caso di errori.

4

IMPOSTAZIONE

Visualizza la schermata del menù Impostazioni del dispositivo.

5

RICOMPORRE/? AIUTO

Visualizzare la schermata di aiuto.

6

REIMPOSTA/DISCONNETTI

• Nella schermata superiore di ciascuna funzione, disconnette l'utente.

• Nella funzione di impostazione delle voci, reimposta un valore di impostazione e ritorna alla schermata iniziale di ciascuna funzione.

• Nella schermata di avvio di ciascuna funzione, ritorna alla schermata superiore.

7

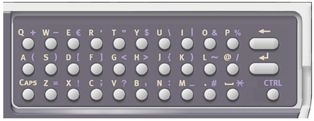

Tastierino numerico

Consente di immettere caratteri alfabetici e simboli.

8

SHIFT

Passa tra due indirizzi e-mail o numeri di fax che sono registrati in ogni (ONE-TOUCH) premendo questo pulsante e (ONE-TOUCH) contemporaneamente.

9

MACRO PROCESSO

Richiama le impostazioni di copia, scansione o altre funzioni.

È necessario registrare preventivamente le impostazioni.

10

Tasto one touch

Richiama gli indirizzi e-mail o i numeri di fax di utilizzo più frequente per la copia, l'invio di fax o altre funzioni. È necessario registrare preventivamente gli indirizzi e-mail e i numeri di fax. È possibile registrare due voci per ciascuno degli otto tasti, per un totale di 16 voci.

11

ECONOMIZZATORE

Consente di entrare o di uscire dalla modalità Risparmio energetico.

Nella modalità Risparmio Energetico si accende in verde; Nella modalità Sleep, lampeggia in verde (ogni 3 secondi); Nella modalità Deep Sleep lampeggia in verde (ogni 6 secondi).

12

INTERRUZIONE

Cancella la copia, le trasmissioni fax e altri processi.

13

AVVIO A COLORI

Avvia la scansione a colori.

14

AVVIO MONO

Avvia la scansione in bianco e nero.

15

CANCELLA

Esegue le azioni seguenti in base alle voci immesse quando viene premuto una volta o quando viene tenuto premuto:

• Riduce al minimo il valore di un’impostazione.

• Immette zero per un valore di impostazione.

• Cancella quanto viene immesso.

• Consente di annullare una voce selezionata.

16

(Scorrimento a destra)

• Avanza alla schermata successiva.

• Sposta il cursore verso destra durante la selezione delle voci o l'immissione dei caratteri.

17

(Scorrimento in alto)

Sposta il cursore verso l'alto durante la selezione delle voci o l'immissione dei caratteri.

18

(Scorrimento in basso)

Sposta il cursore verso il basso durante la selezione delle voci o l'immissione dei caratteri.

19

(Scorrimento a sinistra)

• Ritorna alla schermata precedente.

• Sposta il cursore verso sinistra durante la selezione delle voci o l'immissione dei caratteri.

20

OK

• Conferma la voce evidenziata.

• Seleziona una voce da controllare.

21

INDIETRO

Ritorna alla schermata precedente.

22

Indicatore DATI IN MEMORIA

Si accende se ci sono dati in memoria.
