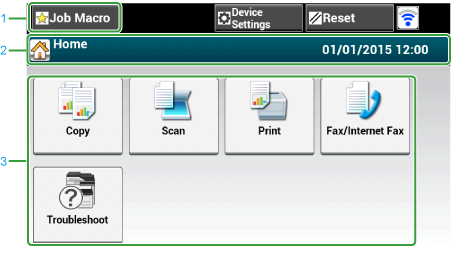

Nome e funzioni sul pannello tattile

1

Area del pulsante Fermo

I pulsanti del display che appaiono sempre sullo schermo.

Visualizza le seguenti voci.

• [Processo Macro]

• [Impostazioni Funzione]

• [Impostazioni Periferica]

• [RESET]

• [Disconnessione]

• Segno antenna: appare quando è abilitata la rete wireless LAN.

• []

Saranno visualizzati solo i pulsanti disponibili nel menù selezionato.

2

Titolo e area della guida operativa

Visualizza il titolo della attuale schermata e fornisce una guida per eventuali operazioni.

3

Area principale

Premere per utilizzare le funzioni di copia.

Premere per utilizzare le funzioni di scansione.

Premere per utilizzare le funzioni di stampa.

Premere per utilizzare le funzioni di fax.

Sono visualizzati i passi e le funzioni seguenti.

• Sostituzione consumabile e manutenzione

  (cartucce di toner, tamburi immagine, gruppi cinghia, unità fusore)

• Manutenzione e cura dell'unità

  (rulli alimentatore, testine LED, lettore scanner)

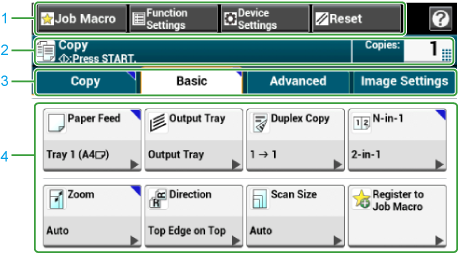

1

Area del pulsante Fermo

Visualizza sempre gli stessi pulsanti.

Saranno visualizzati solo i pulsanti disponibili nel menù selezionato.

2

Titolo e area della guida operativa

Visualizza il titolo della attuale schermata e fornisce una guida per eventuali operazioni.

3

Etichette delle schede

Visualizza le etichette per le schede. Premere un etichetta per passare tra le schede.

Se si modifica un'impostazione rispetto all'impostazione predefinita, si visulizza.

4

Area principale

Visualizza un'anteprima di uscita di una copia, che sarà riprodotta con le impostazioni attuali.

L'impostazione attuale si visualizzerà su ciascun pulsante.

<Sui segni su un pulsante>

: Indica che l'impostazione è stata modificata rispetto all'impostazione predefinita.

: Indica che esite la pagina successiva.

/: Indica che l'impostazione è attivata o disattivata.
