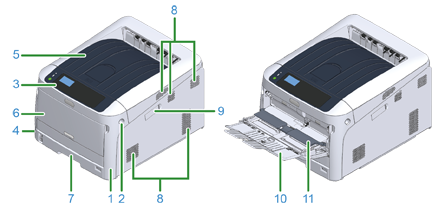

Dieser Abschnitt erläutert die Bezeichnungen und Komponenten des Druckers.

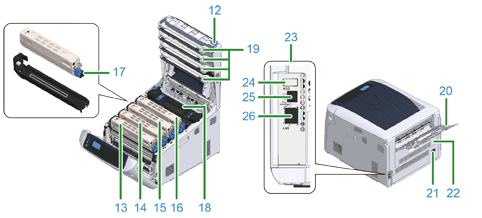

Nr. |
Name |
Funktionen |
---|---|---|
1 |
Vordere Abdeckung |
Vordere Abdeckung des Druckers. Ziehen Sie am Hebel zum Öffnen der vorderen Abdeckung, um die Abdeckung zu öffnen. |
2 |
Öffnungshebel der vorderen Abdeckung |
Entriegelungshebel für das Öffnen der vorderen Abdeckung. |
3 |
Bedienfeld |
Dies ist der Bereich zur Bedienung des Druckers. Auf dem Bedienfeld befinden sich die Bedientasten des Anzeigebildschirms, Nummerntasten, Funktionstasten und Achtung-Anzeige. |
4 |
Netzschalter |
An- und Ausschalten des Geräts. |
5 |
Ausgabefach (Obere Abdeckung) |
Ausdrucke werden hier abgelegt. Drücken Sie nach dem Öffnen der vorderen Abdeckung die Taste im Drucker, um die obere Abdeckung zu öffnen. |
6 |
Mehrzweckfach (MZ-Fach) |
Es können verschiedene Papiergrößen eingelegt werden. |
7 |
Fach 1 |
Legen Sie Papier ein. |
8 |
Entlüftungen |
Auslass/Einlass für Luft. Achten Sie bitte darauf, die Öffnung nicht zu blockieren, wenn Sie den Drucker aufstellen. |
9 |
Abdeckung für Wireless LAN Modul |
Abdeckung für den Installationsteil des drahtlosen LAN-Moduls. |
10 |
Papierstütze |
Stützt das Papier. |
11 |
Abdeckung des Papiersatzes |
Hält das im Mehrzweckfach eingelegte Papier. |

Nr. |
Name |
Funktionen |
---|---|---|
12 |
Öffnungstaste |
Drücken Sie beim Öffnen des Ausgabefachs (obere Abdeckung) diese Taste zum Entriegeln. |
13 |
Tonerkartusche, Bildtrommel (K: Schwarz) |
Eine Tonerkartusche enthält Toner (pulverförmige Tinte) zum Drucken. Die Bildtrommel elektrisiert das Papier und überträgt den Toner mittels statischer Elektrizität. Eine Trommel wird mit einer Trommelkartusche kombiniert. Tonerkartuschen und Bildtrommeln sind Verbrauchsmaterialien. |
14 |
Tonerkartusche, Bildtrommel (Y: Gelb) |
|
15 |
Tonerkartusche, Bildtrommel (M: Magenta) |
|
16 |
Tonerkartusche, Bildtrommel (C: Cyan) |
|
17 |
Tonerkassettenverriegelung |
Tonerkartusche wird an der Bildtrommel befestigt. |
18 |
Fixiereinheit |
Hitze und Druck wird auf den Toner ausgeübt, der auf das Papier übertragen wird, um sich damit zu verbinden. |
19 |
LED-Köpfe (vier Köpfe) |
Bildtrommel wird dem Licht ausgesetzt, um Buchstaben und Bilder zu kopieren. |
20 |
Rückwärtiges Ausgabefach |
Auslass, über den das Papier mit der bedruckten Seite nach oben ausgegeben wird. |
21 |
Wechselstrom-Netzanschluss |
Schließen Sie das mitgelieferte Netzkabel an. |
22 |
Duplexeinheit *1 |
Komponente für den Duplexdruck. |
23 |
Schnittstellenbereich |
Hier befinden sich Anschlüsse zum Verbinden mit einem Computer. |
24 |
Zubehörsteckverbinder |
Anschluss zum Einsetzen eines USB-Speichers. |
25 |
USB-Schnittstellenverbindung |
Schließen Sie ein USB-Kabel an, wenn der Drucker mit dem Computer über ein USB-Kabel verbunden wird. |
26 |
Netzwerk-Schnittstellenverbindung |
Schließen Sie ein LAN-Kabel an, wenn der Drucker mit dem Computer über ein Netzwerk verbunden wird. |
-
C824n, C834nw: Option
