Rollenuntersatz installieren

Der Rollenuntersatz ist ein Untersatz mit Rollen, um den Drucker zu bewegen.

Es sind Stopper angebracht, damit das Gerät nicht herunterfallen kann. Wenn Sie zusätzliche Facheinheiten anbringen, wird die Benutzung des Rollenuntersatzes dringend empfohlen.

Hinweis

  • Achten Sie beim Anbringen von drei oder mehr zusätzlichen Facheinheiten darauf, den Rollenuntersatz zu installieren.

  • Die Verpackungsschachtel und das Verpackungsmaterial sind für den Transport des Rollenuntersatzes erforderlich. Entsorgen Sie diese nicht, sondern bewahren Sie sie zur späteren Verwendung auf.

Verletzungsgefahr!

Für das Anheben des Druckers werden mindestens zwei Personen benötigt, da das Gewicht zwischen 40 kg beträgt.

  1. Schalten Sie den Drucker ab und ziehen Sie das Stromversorgungs-, das Ethernet- und das USB-Kabel heraus.

    Hinweis

    • Wenn Sie den Drucker mit einem angeschlossenen Kabel bewegen, könnte sich Ihr Fuß im Kabel verfangen und eine Verletzung verursachen.

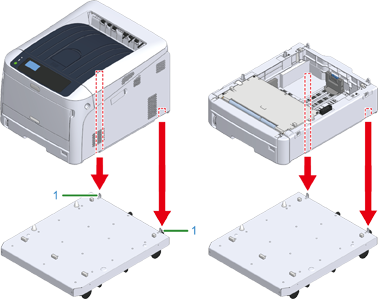

  2. Stapeln Sie die Einheiten vorsichtig aufeinander, sodass der Zapfen (1) hinter dem Rollentisch in die Rückseite des Druckers oder der zusätzlichen Facheinheit passt.

  3. Verbinden Sie die Druckereinheit und den Rollenuntersatz oder die zusätzliche Facheinheit und den Rollenuntersatz.

    Die Abbildung zeigt ein Beispiel einer zusätzlichen Facheinheit, die mit dem Rollenuntersatz verbunden ist.

  4. Beim Hinzufügen einer weiteren zusätzlichen Facheinheit platzieren Sie die Einheit vorsichtig so auf die Oberseite, dass die Vorsprünge auf der Rückseite der anzubringenden Facheinheit an der Rückseite der zusätzlichen Facheinheit ausgerichtet sind, die bereits mit dem Rollenuntersatz verbunden ist.

  5. Verbinden Sie die zusätzlichen Facheinheiten miteinander.

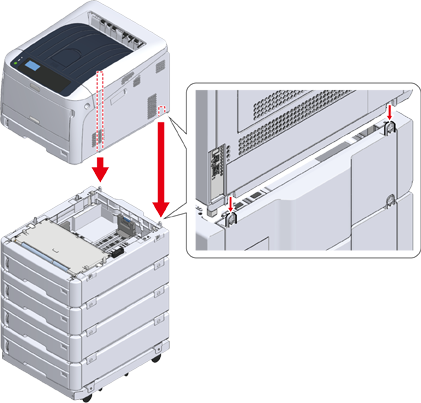

  6. Wenn zwei oder mehr zusätzliche Facheinheiten angebracht wurden, platzieren Sie den Drucker vorsichtig auf die Oberseite, sodass die Rückseite der zusätzlichen Facheinheit an der Rückseite der Druckereinheit ausgerichtet ist.

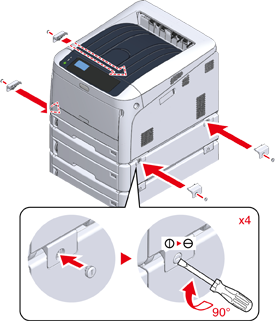

  7. Wenn Sie die zusätzliche Facheinheit anbringen, verbinden Sie die Druckereinheit und die zusätzliche Facheinheit.

  8. Verriegeln Sie die Rollen.

  9. Wenn drei oder mehr zusätzliche Facheinheiten angebracht wurden, ziehen Sie die Kippschutzvorrichtungen vor Verwendung des Druckers heraus.

    Es können bis zu vier zusätzliche Fächer installiert werden.

    Verwendung des Kippschutzes

    Es sind zwei Kippschutzvorrichtungen auf der linken und rechten Seite des Rollenuntersatzes sowie zwei Vorrichtungen auf der Rückseite vorhanden. Ziehen Sie sie gerade heraus, drehen Sie sie anschließend um 90° entgegen dem Uhrzeigersinn, bis sie einrasten.

    Dies kann zu Verletzungen führen.

    Wenn die Anzahl der zusätzlichen Facheinheiten drei oder mehr beträgt, ziehen Sie die Kippschutzvorrichtungen vollständig heraus. Wenn diese Kippschutzvorrichtungen nicht korrekt platziert werden, kann der Drucker umfallen und zu Verletzungen führen.

    Hinweis

    • Wenn Sie Tätigkeiten durchführen, wie z. B. Transport des Geräts, Austausch von Verbrauchsmaterialien oder Wartungsteilen, oder Einsetzen von Papier in das Fach, beachten Sie bitte die nachfolgenden Vorsichtsmaßnahmen, um zu verhindern, dass das Gerät umkippt.

      • Stoßen Sie nicht an das Ausgabefach, wenn das Ausgabefach des Geräts geöffnet ist.

      • Drücken Sie die Papierkassette nicht nach unten, während sie herausgezogen ist.

      • Stoßen Sie nicht von hinten an das Gerät, während die Papierkassette herausgezogen ist.

  10. Schließen Sie das Stromkabel und die abgezogenen Kabel an und schalten Sie das Gerät ein.

Nach der Installation der zusätzlichen Facheinheit müssen Sie den Installationsstatus überprüfen und die Einstellungen des Druckertreibers vornehmen.

Siehe "Hinzufügen von Optionen".
