Wenn der Fehlercode „409“ lautet

  1. Schließen Sie das hintere Ausgabefach.

  2. Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (a) vollständig.

    Dies kann zu Verbrennungen führen.

    Die Fixiereinheit ist extrem heiß. Berühren Sie sie nicht.

  3. Nehmen Sie die vier Bildtrommeln aus dem Gerät und legen Sie sie auf eine flache Oberfläche.

    Hinweis

    Beim Entfernen von Verbrauchsmaterialien achten Sie darauf, nicht an den LED-Kopf zu stoßen.

  4. Bedecken Sie die entnommenen Bildtrommeln mit Papier, so dass sie nicht dem Licht ausgesetzt sind.

  5. Entfernen Sie das gestaute Papier langsam, indem Sie das Papier am Rand ziehen.

  6. Wenn sich das Papier in der Fixiereinheit staut, drücken Sie den Hebel zum Entfernen von Papierstau auf der Fixiereinheit und ziehen Sie das gestaute Papier langsam in Ihre Richtung heraus.

  7. Kippen Sie die Verriegelungshebel an beiden Seiten der Fixiereinheit in Ihre Richtung.

  8. Halten Sie die Fixiereinheit am Griff fest und heben Sie sie aus dem Gerät.

    Hinweis

    Beim Entfernen der Fixiereinheit achten Sie darauf, nicht an den LED-Kopf zu stoßen.

  9. Kippen Sie die Verriegelungshebel an beiden Seiten der Transportbandeinheit in Ihre Richtung und entfernen Sie die Transportbandeinheit. Halten Sie dabei die Verriegelungshebel fest.

  10. Entfernen Sie das gestaute Papier langsam, indem Sie das Papier am Rand ziehen.

  11. Halten Sie die Verriegelungshebel der Transportbandeinheit und setzen Sie die Transportbandeinheit in das Gerät.

  12. Drehen Sie die Verriegelungshebel an beiden Seiten der Transportbandeinheit vorwärts.

  13. Halten Sie die Fixiereinheit am Griff fest und setzen Sie sie in das Gerät ein.

    Hinweis

    Beim Einstellen der Fixiereinheit achten Sie darauf, nicht an den LED-Kopf zu stoßen.

  14. Kippen Sie die Verriegelungshebel an beiden Seiten der Fixiereinheit.

  15. Setzen Sie alle vier Bildtrommeln wieder in das Gerät ein.

    Hinweis

    Beim Einstellen von Verbrauchsmaterialien achten Sie darauf, nicht an den LED-Kopf zu stoßen.

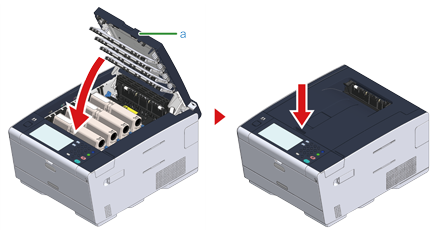

  16. Schließen Sie das Ausgabefach (a) langsam und drücken Sie zur Bestätigung auf die Mitte des Ausgabefachs.

    Der Vorgang ist abgeschlossen.
