Entpacken und Installieren des Geräts

Dieser Abschnitt beschreibt, wie Sie das Gerät entpackt und installiert wird.

Dies kann zu Verletzungen führen.

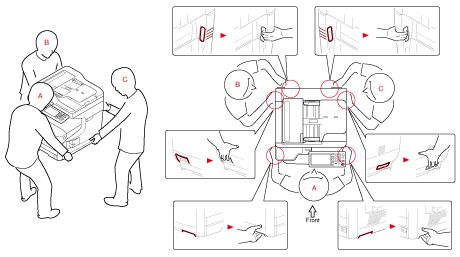

Heben Sie diesen Drucker mit 3 Personen an, weil er etwa 64 kg wiegt.

Hinweis

  • Geben Sie besonders bei der Handhabung der Bildtrommel acht (der grüne Zylinder), da diese leicht brechen kann.

  • Setzen Sie die Lichttrommel nicht direktem Sonnenlicht oder heller Beleuchtung (von mehr als ca. 1500 lux) aus. Setzen Sie die Lichttrommel nicht einmal der Raumbeleuchtung für mehr als 5 Minuten aus.

  • Für den Transport des Geräts werden Verpackungs- und Polstermaterialien benötigt. Entsorgen Sie diese nicht, sondern lagern Sie diese zur späteren Verwendung.

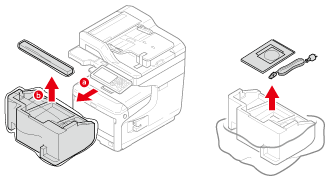

  1. Entnehmen Sie das Gerät aus dem Karton und entfernen Sie die Polstermaterialien und die Plastikhülle von Ihrem Gerät.

    Das Zubehör ist im Postermaterial verpackt.

  2. Heben Sie das Gerät an und bringen Sie es dorthin, wo es aufgestellt werden soll.

    Hinweis

    Öffnen Sie die Scannereinheit nicht, bis Sie Schritt 6 erreicht haben.

  3. Nehmen Sie das Zubehör heraus.

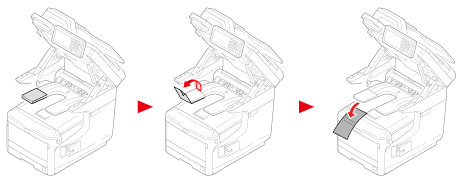

  4. Entfernen Sie das Polstermaterial und die Schutzklebestreifen.

  5. Entfernen Sie die Schutzklebestreifen.

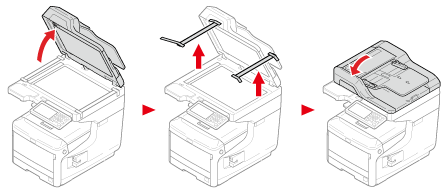

  6. Halten Sie den Griff (A), um die Scannereinheit zu öffnen.

  7. Entfernen Sie das Säckchen mit dem Trockenmittel und das Schutzblatt vom transparenten Teil.

  8. Entfernen Sie das Schutzblatt.

  9. Fassen Sie mit dem Finger in die Aussparung (B) auf der rechten Seite des Druckers und ziehen Sie am Hebel der vorderen Abdeckung (1), um die vordere Abdeckung (2) nach vorne zu öffnen.

    Hinweis

    Öffnen Sie behutsam die vordere Abdeckung. Bei schnellem Öffnen könnte sich ein Mehrzweckfach öffnen.

  10. Drücken Sie die Taste (C) und öffnen Sie das Ausgabefach (3).

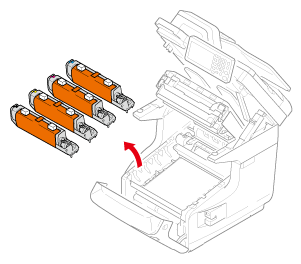

  11. Nehmen Sie alle vier Bildtrommeln heraus.

    Hinweis

    • Setzen Sie die Lichttrommel keinem Licht für mehr als 5 Minuten aus.

    • Berühren Sie nicht die leuchtende grüne Fläche an der Unterseite der Bildtrommel.

  12. Entfernen Sie die Schutzblätter von den vier Bildtrommeln.

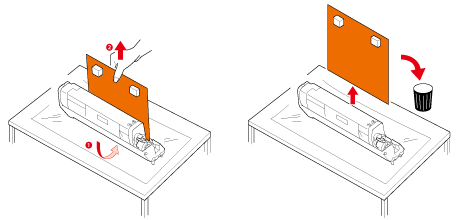

    1. Legen Sie eine Bildtrommel auf eine Zeitung.

      Entfernen Sie das Klebeband vom Schutzblatt und öffnen Sie es.

    2. Ziehen Sie das Schutzblatt in Pfeilrichtung heraus.

    Hinweis

    Drehen Sie nicht den blauen Hebel der Tonerkartusche.

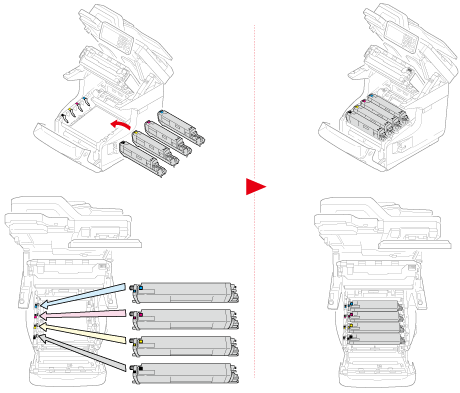

  13. Setzen Sie die vier Bildtrommeln wieder in den Drucker ein.

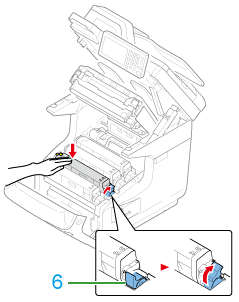

  14. Drehen Sie den blauen Hebel der Tonerpatrone zurück, bis die Oberseite mit der Markierung zusammentrifft.

    Drehen Sie die Hebel aller 4 Tonerkartuschen.

  15. Schließen Sie das Ausgabefach.

  16. Schließen Sie die vordere Abdeckung.

    Hinweis

    • Die vordere Abdeckung kann nicht sicher geschlossen werden, wenn das Ausgabefach nicht geschlossen ist.

    • Wenn die Fehlermeldung, dass das Ausgabefach oder die vordere Abdeckung geöffnet ist, nicht auf der Anzeige des Bedienfeldes erlischt, stellen Sie sicher, dass beide sicher verschlossen sind.

  17. Halten Sie den Griff (A), um die Scannereinheit zu schließen.
