Austauschen der Bildtrommel und der Tonerkartusche gleichzeitig

Dieser Abschnitt beschreibt, wie die Bildtrommel und die Tonerkatusche gleichzeitig mit neuen ersetzt werden können.

Hinweis

  • Geben Sie besonders bei der Handhabung der Bildtrommel acht (der grüne Zylinder), da diese leicht brechen kann.

  • Setzen Sie die Lichttrommel nicht direktem Sonnenlicht oder heller Beleuchtung (von mehr als ca. 1500 lux) aus. Bildtrommel nicht für 5 Minuten oder länger der Raumbeleuchtung aussetzen.

  • Verwenden Sie nur OKI-Originalprodukte, um eine optimale Leistung des Geräts zu Gewährleisten.

  • Ausgaben, die durch andere Verbrauschsgüter als OKI-Originalprodukte entstehen werden nicht von der Garantie oder dem Wartungsvertrag abgedeckt. (Die Verwendung von nicht originalen Produkten führt nicht immer zu Porblemen, geben Sie aber bei der Verwendung besonders acht).

  1. Halten Sie eine neue Bildtrommel und Tonerkartusche bereit.

  2. Halten Sie den Griff (A), um die Scannereinheit zu öffnen.

  3. Fassen Sie mit dem Finger in die Aussparung (B) auf der rechten Seite des Druckers und ziehen Sie am Hebel der vorderen Abdeckung (1), um die vordere Abdeckung (2) nach vorne zu öffnen.

  4. Drücken Sie die Taste (C) und öffnen Sie das Ausgabefach (3).

    Dies kann zu Verbrennungen führen.

    Die Fixiereinheit ist extrem heiß. Berühren Sie sie nicht.

  5. Sie erkennen eine leere Tonerpatrone an ihrem Farbetikett.

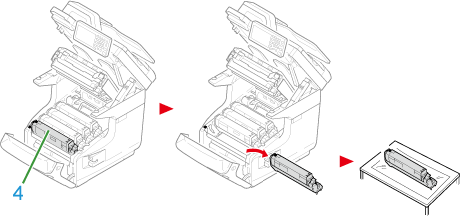

  6. Nehmen Sie die Bildtrommel (4) aus dem Drucker und legen Sie sie auf eine flache Oberfläche.

    Dies kann zu Verbrennungen führen.

    Werfen Sie niemals verbrauchte Bildtrommeln/Tonerkartuschen ins Feuer. Sie kann explodieren und das enthaltene Pulver kann Verbrennungen auslösen.

  7. Packen Sie die neue Bildtrommel aus und legen Sie sie auf eine flache Oberfläche.

  8. Entfernen Sie die Schutzblätter.

  9. Entfernen Sie die Tonerabdeckung.

  10. Packen Sie eine neue Tonerpatrone aus.

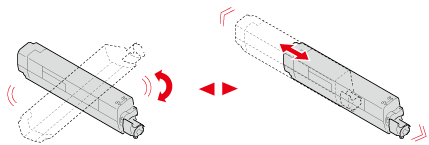

  11. Schütteln Sie die Patrone mehrere Male in horizontaler und vertikaler Richtung.

  12. Lösen Sie den Klebestreifen (5) von der Tonerpatrone.

  13. Setzen Sie die neue Tonerpatrone (6) ein, indem Sie ihre linksseitige Einkerbung (7) auf den Vorsprung (8) an der Bildtrommel ausrichten, so dass sich das Farbetikett der Tonerpatrone und der Bildtrommel in einer Linie befinden. Drücken Sie dann die rechte Seite vorsichtig hinein.

    Memo

    Für die Methode zum Einsetzen verweisen wir Sie auf "Ersetzen der Tonerkartusche.".

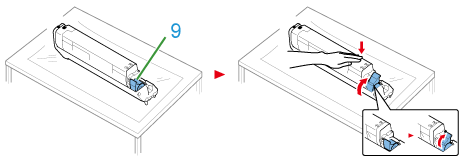

  14. Drehen Sie den blauen Hebel (9) der Tonerpatrone zurück, bis die Oberseite mit der Markierung zusammentrifft, während Sie auf die Tonerpatrone drücken.

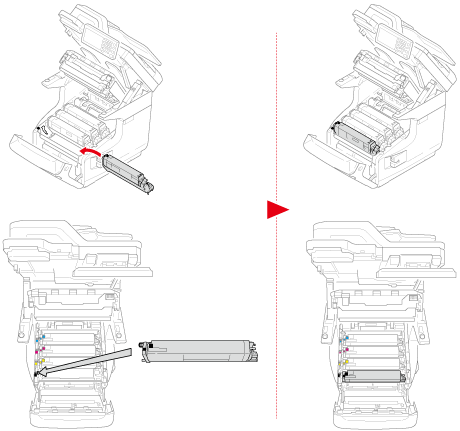

  15. Überprüfen Sie das Farbetikett der neuen Bildtrommel und setzen Sie sie in den Drucker ein.

  16. Schließen Sie das Ausgabefach (3), indem Sie beide Seiten des Ausgabefachs (3) fest andrücken.

  17. Schließen Sie die vordere Abdeckung (2).

    Hinweis

    Die vordere Abdeckung kann nicht geschlossen werden, wenn das Ausgabefach nicht sicher geschlossen ist.

  18. Halten Sie den Griff (A), um die Scannereinheit zu schließen.

  19. Bitte recyceln Sie die Bildtrommeln und Tonerpatronen.

    Memo

    Legen Sie die gebrauchte Bildtrommel in eine Plastiktüte oder einen ähnlichen Behälter und entsorgen Sie sie entsprechend der örtlichen Bestimmungen oder Gesetze.
