Papier einlegen

Dieses Kapitel beschreibt verschiedene Informationen über Papier, welches in das Papierfach dieses Geräts eingelegt werden kann.

Zum Einstellen von Papiertyp und Gewicht, drücken Sie [Device Settings (Geräteeinstellungen] > [Paper Setup (Papiereinrichtung)] und anschließend auf das Fach, das Sie verwenden möchten. Wählen Sie dann [Media Type (Medientyp)] oder [Media Weight (Mediengewicht)].

Verfügbare Papiertypen

Zum Erreichen eines hochwertigen Druckergebnisses versichern Sie sich, dass Sie nur unterstützte Papierarten verwenden, welche die Anforderungen erfüllen. Dazu zählt Material, Gewicht und Papieroberfläche. Verwenden Sie Druckerpapier für Digitalfotos.

Wenn Sie auf Papier drucken, das von OKI nicht empfohlen wurde, prüfen Sie die Druckqualität und die Bewegung des Papiers im Voraus, um sicherzustellen, dass keine Probleme auftreten.

Papiersorte

Papiersorte und Papiergröße (mm) (Der in Klammern angegebene Wert zeigt Zoll an.)

Papiergewicht

Normales Papier

A3

297 x 420

64 bis 256 g/m2(7,11 bis 30,84 kg)

Doppelseitiger Druck, 64 bis 220 g/m2(3,17 bis 26,30 kg)

Hinweis

Wenn Sie Papier einlegen, das 216 mm (8,5 Zoll) breit ist oder schmaler, wird das Drucken langsamer.

A4

210 x 297

A5

148 x 210

A6

105 x 148

B4

257 x 364

B5

182 x 257

B6

128 x 182

B6 Hälfte

64 x 182

Letter

215,9 x 279,4 (8,5 x 11)

Legal 13

215,9 x 330,2 (8.5 x 13)

Legal 13,5

215,9 x 342,9 (8.5 x 13,5)

Legal 14

215,9 x 355,6 (8.5 x 14)

Exekutiv

184.2 x 266.7 (7.25 x 10,5)

Anweisung

(5,5 x 8,5)

8,5 Quadratzoll

(8,5 x 8,5)

Folio (210 x 330 mm)

210 x 330

8K (270 x 390 mm)

270 x 390

8K (273 x 394 mm)

273 x 394

8K (260 x 368 mm)

260 x 368

16K (184 x 260 mm)

184 x 260

16K (195 x 270 mm)

195 x 270

16K (197 x 273 mm)

197 x 273

4x6 Zoll

(4 x 6)

5x7 Zoll

(5 x 7)

Benutzerdefiniert

Breite: 64 bis 297

Länge: 90 bis 1321

64 bis 256 g/m2(7,11 bis 30,84 kg)

Umschlag

Com-10

104,8 x 241,3 (4.125 x 9,5)

Umschläge müssen aus 85 g/m Papier hergestellt sein2 (24 lb) und die Laschen müssen gefaltet sein.

DL

110 x 220 (4.33 x 8,66)

C5

162 x 229 (6.4 x 9)

C4

229 x 324 (9 x 12,76)

Etikett

A4

210 x 297

0,1 bis 0,2 mm

Letter

8,5 x 11 (215,9 x 279,4)

Teilweise bedruckbares Papier

Entspricht normalem Papier

64 bis 256 g/m2(7,11 bis 30,84 kg)

Farbiges Papier

Entspricht normalem Papier

64 bis 256 g/m2(7,11 bis 30,84 kg)

Empfohlenes Papier

Das Gerät unterstützt verschiedene Papiersorten mit einer Reihe von Papiergewichten und -formaten. Dieser Abschnitt beschreibt, wie Sie das korrekte Medium verwenden. Für das beste Ergebnis verwenden Sie 75 bis 90 g/m2 normales Papier, das für die Verwendung in Kopierern und Laserdruckern konzipiert ist. Stark geprägtes oder sehr grob strukturiertes Papier wird nicht empfohlen. Vorbedrucktes Briefpapier kann verwendet werden, aber die Druckfarbe muss die hohen Fixiertemperaturen, die beim Drucken zur Anwendung kommen, aushalten können.

  • Drucke

    Briefumschläge dürfen nicht verzogen, wellig oder anderweitig verformt sein. Die Umschläge sollte rechteckig sein. Der Kleber muss der hohen Fixiertemperatur im des Geräts widerstehen können. Fensterbriefumschläge sind nicht geeignet.

  • Etiketten

    Etiketten muss für die Verwendung in Kopierern und Laserdruckern vorgesehen sein. In diesem Fall ist das gesamte Trägerblatt von Etiketten bedeckt. Das Gerät kann durch andere Arten von Etiketten beschädigt werden, wenn sich Etiketten beim Druckvorgang lösen.

Lagern Sie Papier wie folgt, um die Qualität zu erhalten.

  • In einem Schrank oder an einem anderen trockenen und dunklen Ort

  • Auf einer flachen Oberfläche

  • Temperatur: 20℃

  • Luftfeuchtigkeit: 50% RH (relative Luftfeuchtigkeit)

Papier nicht in den nachfolgenden Orten lagern:

  • Direkt auf dem Fußboden

  • Wenn das Papier direktem Sonnenlicht ausgesetzt ist

  • An der Innenseite einer Außenwand

  • Auf einer unebenen Fläche

  • Wo statische Ladungen auftreten können

  • Wenn die Temperatur extrem ansteigt uns sich schnell ändert

  • Neben einem Gerät, einer Klimaanlage, Heizung oder Leitung

Hinweis

  • Lassen Sie das Papier bis zur Verwendung in der Verpackung.

  • Lassen Sie das Papier nicht lange ungeschützt. Nichtbeachtung kann zu Druckproblemen führen.

Die folgenden Papierarten und Fachkapazitäten können in jedes Fach eingefügt werden.

Einlegen in Fach 1

Verfügbare Papiergröße

Fachkapazität

Papiergewicht

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 Zoll)

Legal (13,5 Zoll)

Legal (14 Zoll)

Exekutiv

Anweisung*

8,5 Quadratzoll (8,5 x 8,5 Zoll)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Benutzerdefiniert

300 Blatt

(bei einem Papiergewicht von 80 g/m2)

Leicht

(64 bis 82 g/m2)

Mittelleicht

(83 bis 90 g/m2)

Mittel

(91 bis 105 g/m2)

Schwer

(106 bis 128 g/m2)

Ultraschwer1

(129 bis 188 g/m2)

Ultraschwer2

(189 bis 220 g/m2)

*Papier kann nicht für doppelseitigen Druck verwendet werden.

Einlegen in Fach 2/3/4 (optional)

Verfügbare Papiergröße

Fachkapazität

Papiergewicht

A3

A4

A5*

B4

B5

Tabloid

Letter

Legal (13 Zoll)

Legal (13,5 Zoll)

Legal (14 Zoll)

Exekutiv

8,5 Quadratzoll (8,5 x 8,5 Zoll)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Benutzerdefiniert

535 Blatt

(bei einem Papiergewicht von 80 g/m2)

Leicht

(64 bis 82 g/m2)

Mittelleicht

(83 bis 90 g/m2)

Mittel

(91 bis 105 g/m2)

Schwer

(106 bis 128 g/m2)

Ultraschwer 1

(129 bis 188 g/m2)

Hinweis

  • Das Gewicht des in das zusätzliche Papierfach eingelegten Papiers liegt zwischen 64 und 176 g/m2.

  • Das angegebene Papiergewicht für Ultraschwer1 wird mit 129 bis 188 g/m2beziffert, das bedruckbare Gewicht liegt allerdings bei bis zu 176 g/m2.

* Papier kann nicht für doppelseitigen Druck verwendet werden.

Einlegen in das Mehrzweckfach

Verfügbare Papiergröße

Fachkapazität

Papiergewicht

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 Zoll)

Legal (13,5 Zoll)

Legal (14 Zoll)

Exekutiv

Anweisung*

8,5 Quadratzoll (8,5 x 8,5 Zoll)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Karteikarte (3 x 5 Zoll)*

4x6 Zoll*

5x7 Zoll*

Benutzerdefiniert

Com-10*

DL*

C5*

C4

100 Blatt

(bei einem Papiergewicht von 80 g/m2)

10 Blätter (Umschläge)

Leicht

(64 bis 82 g/m2)

Mittelleicht

(83 bis 90 g/m2)

Mittel

(91 bis 105 g/m2)

Schwer

(106 bis 128 g/m2)

Ultraschwer1

(129 bis 188 g/m2)

Ultraschwer2

(189 bis 220 g/m2)

Ultraschwer3

(221 bis 256 g/m2)

* Papier kann nicht für doppelseitigen Druck verwendet werden.

Papier kann in die folgenden Fächer eingelegt werden: Fach 1, Fach 2/3/4 (optional) und Mehrzweckfach.

Legen Sie Umschläge oder Etiketten in das Mehrzweckfach.

Papier in Fach 1 oder Fach 2/3/4 einlegen

Der folgende Vorgang beschreibt, wie das Papier in Fach 1 oder Fach 2/3/4 (optional) eingelegt wird.

Hinweis

Die folgende Prozedur verwendet Fach 1 als Beispiel und der gleiche Vorgang kann auf Fach 2/3/4 (optional) übertragen werden.

  1. Ziehen Sie die Papierkassette heraus.

  2. Stellen Sie das Rädchen für die Papiergröße (1) auf die Papiergröße ein, die Sie einlegen möchten.

  3. Schieben Sie die Papierführung auf die Breite des einzulegenden Papiers.

  4. Schieben Sie die Papierstopper auf die Länge des einzulegenden Papiers.

    Wenn Sie Papier im Format A6 einlegen, bewegen Sie den Papieranschlag (2) nach vorne und entnehmen Sie ihn kurz, um ihn dann direkt auf dem Metallteil anzubringen. Schieben Sie die Papierauflage in Pfeilrichtung heraus und stellen Sie sie fest.

  5. Fächern Sie einen Stapel Papier auf und richten Sie die Kanten des Papiers aus.

  6. Legen Sie das Papier mit der Druckseite nach unten ein.

    Hinweis

    Legen Sie kein Papier über Markierung "Triangle" an der Papierführung.

  7. Sichern Sie das eingelegte Papier mit der Papierführung.

  8. Überprüfen Sie, ob das Format des eingelegten Papiers mit dem eingestellten übereinstimmt.

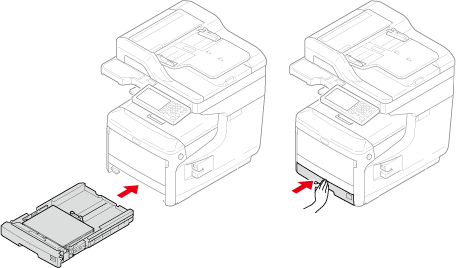

  9. Schieben Sie das Papierkassette ein, bis diese stoppt.

    Wenn Sie ein Papierformat einlegen, das nicht mit einer Option des Papierformat-Einstellrads übereinstimmt, stellen Sie es auf [Sonstiges] und legen Sie das Papierformat über das Bedienfeld fest.

  10. Drücken Sie [Device Settings (Geräteeinstellungen)] auf dem Bedienfeld.

  11. Drücken Sie [Paper Setup (Papiereinrichtung)].

  12. Drücken Sie auf das Fach, in das das Papier eingelegt wird.

  13. Stellen Sie [Paper Size (Papiergröße)], [Media Type (Medientyp)] und [Media Weight (Mediengewicht)] ein.

  14. Drücken Sie auf [Back (Zurück)], bis der Home-Bildschirm angezeigt wird.

Einlegen in das Mehrzweckfach

In den folgenden Schritten wird erklärt, wie Papier in das Mehrzweckfach eingelegt wird.

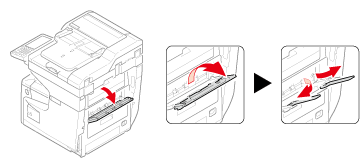

  1. Öffnen Sie das Mehrzweckfach nach vorn, indem Sie die Finger in die Aussparung an der Vorderseite einfügen.

  2. Ziehen Sie die Papierstütze heraus, indem Sie das Mittelteil festhalten.

  3. Öffnen Sie die Zusatzstütze.

  4. Öffnen Sie die Abdeckung des Papiersatzes.

  5. Passen Sie die Papierführung des manuellen Einzugs auf die Breite des einzulegenden Papiers an.

  6. Legen Sie das Papier mit der Druckseite nach oben ein, bis die Kante des Papierstapels den Eintritt des manuellen Einzugs berührt.

    Hinweis

    Legen Sie kein Papier über Markierung "Triangle" ein.

  7. Schließen Sie die Abdeckung des Papiersatzes.

    Hinweis

    Wenn der Drucker auf Energiesparmodus eingestellt wurde, drücken Sie die Schaltfläche <ENERGIESPARMODUS>, um diesen Modus zu verlassen.

  8. Stellen Sie [Paper Size (Papiergröße)], [Media Type (Medientyp)] und [Media Weight (Mediengewicht)] auf dem Bildschirm für Papiereinrichtung ein.

  9. Drücken Sie [Close (Schließen)].

    Hinweis

    • Legen Sie kein Papier unterschiedlicher Größe, Art oder Gewicht ein.

    • Wenn Sie Papier hinzufügen, entnehmen Sie das Papier aus dem Mehrzweckfach, richten Sie die Kanten der beiden Papierstapel aus und legen Sie es anschließend erneut ein.

    • Legen Sie ausschließlich Druckerpapier in das Mehrzweckfach ein und keine anderen Gegenstände.

Dieser Abschnitt beschreibt, wie Umschläge in das Mehrzweckfach eingelegt werden.

  1. Öffnen Sie das Mehrzweckfach nach vorn, indem Sie die Finger in die Aussparung an der Vorderseite einfügen.

  2. Ziehen Sie die Papierstütze heraus, indem Sie das Mittelteil festhalten.

  3. Öffnen Sie die Zusatzstütze.

  4. Öffnen Sie die Abdeckung des Papiersatzes.

  5. Passen Sie die Papierführung des manuellen Einzugs auf die Breite des einzulegenden Umschlags an.

  6. Legen Sie den Umschalg mit der Druckseite nach oben ein, bis die Kante des Papierstapels den Eintritt des manuellen Einzugs berührt.

    Hinweis

    Legen Sie kein Umschlag über Markierung "Triangle" ein.

    Com-10, DL, C5

    C4

    Memo

    Sollten Sie Umschläge mit Laschen (zum Verkleben) an der langen Seite (Com-10, DL, C5) verwenden, legen Sie diese so ein, dass sich die Lasche bei der Zufuhr auf der linken Seite befindet.

  7. Schließen Sie die Papierabdeckung.

  8. Öffnen Sie das hintere Ausgabefach.
