Entpacken und Installieren des Geräts

Dieser Abschnitt beschreibt, wie Sie das Gerät entpackt und installiert wird.

Injury may result.

Lift this machine by 2 persons, because it weighs approximately 23 kg.

Hinweis

  • Geben Sie besonders bei der Handhabung der Bildtrommel acht (der grüne Zylinder), da diese leicht brechen kann.

  • Setzen Sie die Lichttrommel nicht direktem Sonnenlicht oder heller Beleuchtung (von mehr als ca. 1500 lux) aus. Setzen Sie die Lichttrommel nicht einmal der Raumbeleuchtung für mehr als 5 Minuten aus.

  • Für den Transport des Geräts werden Verpackungs- und Polstermaterialien benötigt. Entsorgen Sie diese nicht, sondern lagern Sie diese zur späteren Verwendung.

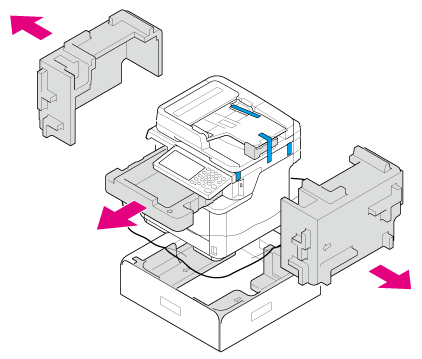

  1. Entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Zubehör, die Polstermaterialien und die Plastikhülle von Ihrem Gerät.

    Das Zubehör ist im Postermaterial verpackt.

  2. Heben Sie das Gerät an und bringen Sie es dorthin, wo es aufgestellt werden soll.

    Hinweis

    Öffnen Sie die Scannereinheit nicht, bis Sie Schritt 4 erreicht haben.

  3. Entfernen Sie die Polstermaterialien, die Schutzbänder, das Schutzblatt und die Trockenmittelbeutel.

  4. Öffnen Sie die Scannereinheit.

  5. Drücken Sie die Taste zum Öffnen der oberen Abdeckung.

  6. Öffnen Sie die obere Abdeckung bis zum Anschlag.

  7. Entnehmen Sie die Bildtrommel.

    Hinweis

    • Setzen Sie die Lichttrommel keinem Licht für mehr als 5 Minuten aus.

    • Berühren Sie nicht die leuchtende grüne Fläche an der Unterseite der Bildtrommel.

  8. Entnehmen Sie die Trockenmittelbeutel von der Bildtrommel.

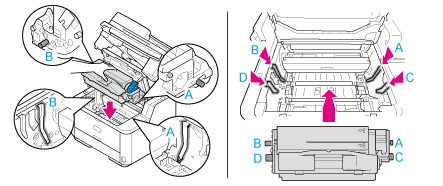

  9. Richten Sie die Stifte der Bildtrommel (A bis D) mit den Nuten (A bis D) im Innenren des Geräts aus und installieren Sie die Bildtrommel im Gerät.

  10. Drehen Sie den blauen Heben der Tonerkassette in Richtung des Pfeils (Entsperren) bis diese stoppt.

    Memo

    • Der Pfeil am Hebel sollte mit dem Pfeil an der Bildtrommel ausgerichtet sein.

    • Wenn die Tonerkassette nicht fest eingefügt wurde kann dies die Druckqualität beeinflussen.

  11. Schließen Sie die obere Abdeckung langsam und drücken Sie zur Bestätigung auf die Mitte des oberen Ausgabefachs.

    Hinweis

    Wenn keine Fehlermeldung erscheint, die besagt, dass die obere Abdeckung geöffnet ist, stellen Sie sicher, dass die obere Abdeckung fest verschlossen ist.

  12. Schließen Sie die Scannereinheit.
