Austauschen der Bildtrommel und der Tonerkartusche gleichzeitig

Dieser Abschnitt beschreibt, wie die Bildtrommel und die Tonerkatusche gleichzeitig mit neuen ersetzt werden können.

Hinweis

  • Geben Sie besonders bei der Handhabung der Bildtrommel acht (der grüne Zylinder), da diese leicht brechen kann.

  • Setzen Sie die Lichttrommel nicht direktem Sonnenlicht oder heller Beleuchtung (von mehr als ca. 1500 lux) aus. Bildtrommel nicht für 5 Minuten oder länger der Raumbeleuchtung aussetzen.

  1. Halten Sie eine neue Bildtrommel und Tonerkartusche bereit.

  2. Öffnen Sie die Scannereinheit.

  3. Drücken Sie die Taste zum Öffnen der oberen Abdeckung.

  4. Öffnen Sie die obere Abdeckung.

  5. Halten Sie den Griff der Lichttrommel mit beiden Händen und entfernen Sie diese dann vorsichtig aus dem Gerät.

    Hinweis

    Beim Entfernen von Verbrauchsmaterialien achten Sie darauf, nicht an den LED-Kopf zu stoßen.

    Dies kann zu Verbrennungen führen.

    Werfen Sie niemals verbrauchte Bildtrommeln/Tonerkartuschen ins Feuer. Sie kann explodieren und das enthaltene Pulver kann Verbrennungen auslösen.

    Die Tonerkartusche mit der Bildtrommel wurde entfernt.

  6. Drehen Sie den blauen Heben der Tonerkassette in Richtung des Pfeils (Entsperren) Pfeil, bis er stoppt und entfernen Sie dann die Tonerkassette von der Bildtrommel.

    Platzieren Sie die Tonerkassette auf eine gerade Fläche.

  7. Auspacken der neuen Bildtrommel.

  8. Entfernen Sie die Kieselgel-Packung.

    Hinweis

    Verwenden Sie immer eine neue Bildtrommel. Eine Bildtrommel, die in einem anderen Drucker verwendet wurde, kann nicht verwendet werden.

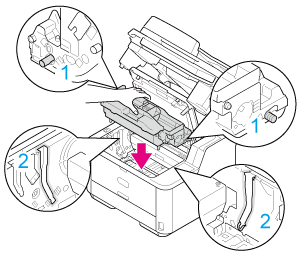

  9. Richten Sie die Führungsmarkierungen (1) an der linken und der rechten Seite der Bildtrommel mit den Leitkerben (2) auf der linken und rechten Seite im Inneren des Geräts aus und legen Sie die Bildtrommel vorsichtig in den Drucken ein.

  10. Drücken Sie auf die Taste zur Entfernung der Tonerabdeckung auf der Bildtrommel.

  11. Entfernen Sie die Tonerabdeckung.

    Hinweis

    • Es kann vorkommen, dass Toner auf der Innenseite der Tonerabdeckung verbleibt. Seinen Sie bei der Entfernung vorsichtig, dass Sie keine Teile färben.

    • Geben Sie besonders bei der Handhabung der Bildtrommel acht (der grüne Zylinder), da diese leicht brechen kann.

    • Setzen Sie die Lichttrommel nicht direktem Sonnenlicht oder heller Beleuchtung (von mehr als ca. 1500 lux) aus. Bildtrommel nicht für 5 Minuten oder länger der Raumbeleuchtung aussetzen.

    • Lassen Sie die Bildtrommel nicht länger als eine Stunde ungeschützt, selbst wenn sie mit schwarzem Papier bedeckt ist.

    Memo

    Entsorgen Sie die Tonerabdeckung als nicht brennbaren Abfall.

  12. Einbau einer neuen Tonerkassette.

    Informationen zur Installationsmethode erhalten Sie in den Schritten 10 bis 12 in „Ersetzen der Tonerkartusche“.

  13. Schließen Sie die obere Abdeckung.

  14. Schließen Sie die Scannereinheit.

    Memo

    Legen Sie die gebrauchte Bildtrommel in eine Plastiktüte oder einen ähnlichen Behälter und entsorgen Sie sie entsprechend der örtlichen Bestimmungen oder Gesetze.
