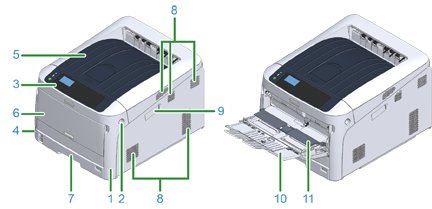

Cette section explique les noms et les fonctions des composants de l'imprimante.

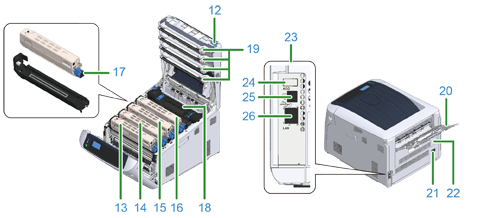

N° |
Nom |
Fonctions |
---|---|---|
1 |
Capot avant |
Capot avant de limprimante. Tirez le levier d'ouverture du capot avant pour ouvrir le capot. |
2 |
Levier d'ouverture du capot avant |
Levier pour déverrouiller lors de l'ouverture du capot avant. |
3 |
Panneau de commande |
Panneau de commande de l'imprimante. Les boutons de commande de l'écran d'affichage, les touches numériques, les touches de fonction et la masse de l'indicateur d'attention se trouvent sur le panneau. |
4 |
Interrupteur d'alimentation |
Allume et éteint la machine. |
5 |
Bac de sortie (Capot supérieur) |
Les imprimés sont stockés ici. Après avoir ouvert le capot avant, appuyez sur le bouton d'ouverture à l'intérieur de l'imprimante pour faire apparaître. |
6 |
Bac multifonction (Bac MF) |
Différents formats de papier peuvent être chargés. |
7 |
Bac 1 |
Charger du papier. |
8 |
Orifices d'aération |
Sortie / entrée d'air. Veillez à ne pas bloquer l'ouverture lors de la mise en place de l'imprimante. |
9 |
Couvercle du module du réseau local sans fil |
Couvrir la partie d'installation du module LAN sans fil. |
10 |
Support de papier |
Prend en charge le papier. |
11 |
Capot du papier |
Contient le papier chargé sur le bac multifonction. |

N° |
Nom |
Fonctions |
---|---|---|
12 |
Bouton Ouvrir |
Appuyez sur ce bouton pour déverrouiller lors de l'ouverture du bac de sortie (capot supérieur). |
13 |
Cartouche de toner, tambour d'image (K : noir) |
Une cartouche de toner contient du toner (encre en poudre) pour l'impression. Le tambour d'image électrise le papier et transcrit le toner à l'aide d'électricité statique. Un tambour est combiné à une cartouche de tambour. Les cartouches de toner et les tambours sont des consommables. |
14 |
Cartouche de toner, tambour d'image (Y : jaune) |
|
15 |
Cartouche de toner, tambour d'image (M : magenta) |
|
16 |
Cartouche de toner, tambour d'image (C : cyan) |
|
17 |
Levier de verrouillage de la cartouche de toner |
Fixez une cartouche de toner à un tambour d'image. |
18 |
Unité de fusion |
Ajoutez de la chaleur et de la pression au toner transcrit sur papier pour le coller. |
19 |
Tête DEL (quatre têtes) |
Exposez le tambour à la lumière pour copier des lettres et des images. |
20 |
Bac de sortie arrière |
Sortie lorsque le papier est sorti avec la face imprimée vers le haut. |
21 |
Prise secteur |
Insérez le code d'alimentation fourni. |
22 |
Unité Recto-Verso *1 |
Composant Pour impression recto verso. |
23 |
Interface |
Des connecteurs pour la connexion à un ordinateur peuvent être trouvés. |
24 |
Connecteur pour accessoire |
Port pour insérer une clé USB. |
25 |
Connexion de l'interface USB |
Insérez un câble USB lorsque vous connectez un ordinateur à l'imprimante à l'aide d'un câble USB. |
26 |
Connexion de l'interface réseau |
Insérez un câble LAN lorsque vous connectez un ordinateur à l'imprimante à l'aide d'un Réseau. |
-
C824n, C834nw: Option
